吸嘴类型及适用元件
第 7 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
7-4
本Chapter提供了各贴装头可使用的吸嘴、各吸嘴可处理的元件的信息。
吸嘴的类型 > 高精密贴装头用吸嘴
吸嘴的类型
吸嘴类型及适用元件

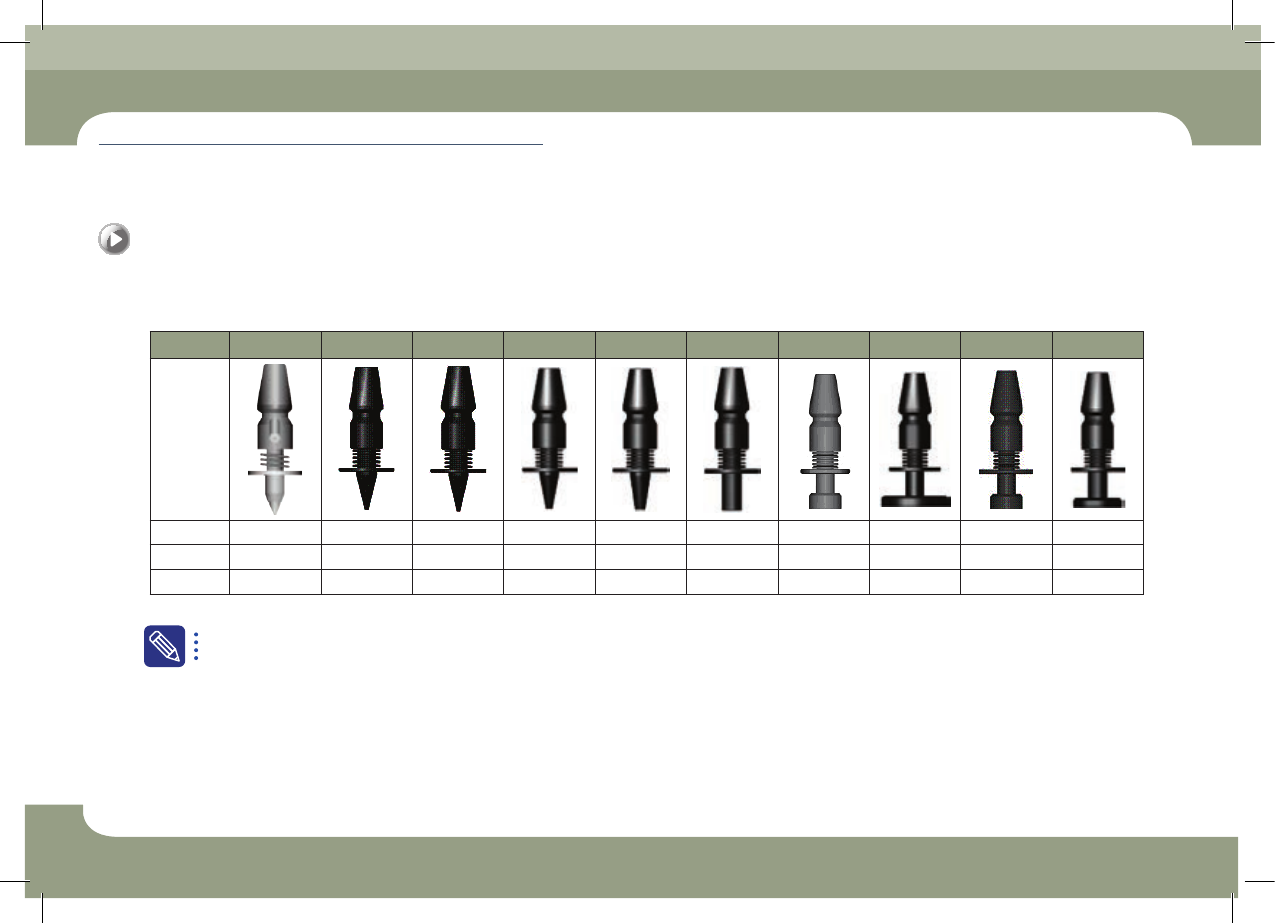

3. 高精密贴装头用吸嘴
吸嘴名
CN020 CN030 CN040 CN065 CN140 CN220 CN400 CN110 CN400N CN750
外形
外径
Φ 0.5 Φ 0.6 Φ 0.75 Φ 1.2 Φ 2.2 Φ 3.6 Φ 6.0 Φ 12.7 Φ 4.2 Φ 9.0
内径
Φ 0.16 Φ 0.28 Φ 0.38 Φ 0.65 Φ 1.4 Φ 2.2 Φ 4.0 Φ 11.0 Φ 4.0 Φ 7.5
Disk外径 Φ 9.8 Φ 9.8 Φ 9.8 Φ 9.8 Φ 9.8 Φ 9.8 Φ 9.8 Φ 15.6 Φ 13.4 Φ 13.4
吸嘴状态的检验及对供应装置检验方法的详细说明请参照’Maintenance Handbook’的“Chapter 3 日日检验”部分。
吸嘴类型及适用元件
第 7 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
7-5
本Chapter提供了各贴装头可使用的吸嘴、各吸嘴可处理的元件的信息。
吸嘴的类型及适用部件 > 高速贴装头用吸嘴
吸嘴的类型及适用部件
1. 高速贴装头用吸嘴
吸嘴名 材料编号
适用部件
高度(T) 长度(L) 宽度(W)
重量 元件例示
VN020 AM03-000152A 0.12~0.2mm 0.4mm 0.2mm 0.13mg 0402芯片专用
VN030 AM03-000153A 0.22~0.5mm 0.6~1.0mm 0.3~0.5mm 0.2~1.3mg 0603, 1005芯片
VN035 AM03-000069A 0.22~0.5mm 0.6~1.0mm 0.3~0.5mm 0.2~1.3mg 0603, 1005芯片 (近距离贴装用)
VN040 AM03-000154A 0.3~0.8mm 1.0~1.6mm 0.5~1.0mm 0.6~5.3mg 1005, 1608, Mini-Mold, Resistor Array(2个)
VN045 AM03-000070A 0.3~0.8mm 1.0~1.6mm 0.5~1.0mm 0.6~5.3mg
1005, 1608, Mini-Mold, Resistor Array(2个) :
近距离贴装用
VN065 AM03-000071A 0.45~1.25mm 1.6~3.2mm 0.8~1.6mm 2.1~30.9mg 1608, 2012, 3216, SUMIN
VN080 AM03-007248A 0.5~1.25mm 2.0mm 1.2mm 4.7~21.1mg 2102芯片专用
VN140 AM03-000072A 0.5~1.7mm 2.0~3.8mm 1.2~3.5mm 9.3~55.7mg
2012, 3216, 3225R, MINR(L), Tantal, LED, Film
Capacitor, Resistor Array(4个), ESC Connector
VN220 AM03-000073A 0.6~2.8mm 3.2~7.3mm 2.5~4.3mm 30~285.9mg
3225, 4532, Chip-Coil, Power TR, Tantal, ESC
Connector, SOIC8, SSOP16, Resistor Array(8个)
VN2202 AM03-000155A 6.5 ~ 8.0mm 3.2~7.3mm 2.5~4.3mm 30~285.9mg
3225, 4532, Chip-Coil, Power TR, Tantal, ESC
Connector, SOIC8, SSOP16, Resistor Array(8个)
VN2205 AM03-000076A 3.0 ~ 6.5mm 3.2~7.3mm 2.5~4.3mm 30~285.9mg
3225, 4532, Chip-Coil, Power TR, Tantal, ESC
Connector, SOIC8, SSOP16, Resistor Array(8个)
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
吸嘴的类型及适用部件
吸嘴类型及适用元件
第 7 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
7-6
本Chapter提供了各贴装头可使用的吸嘴、各吸嘴可处理的元件的信息。
吸嘴的类型及适用部件 > 多功能贴装头用吸嘴
吸嘴的类型及适用部件
吸嘴类型及适用元件
2. 多功能贴装头用吸嘴
吸嘴名 材料编号
适用部件
高度(T) 长度(L) 宽度(W)
重量 元件例示
VN400 AM03-000156A 1.0~5.2mm 4.3~10.15mm 4.4~9.0mm 56.1~285.9mg
Chip-Aluminum, SOIC8, SSOP16, Tantal, QFP32, SOIC14,
SOIC16, X-Tal
VN750 AM03-000074A 1.08~5.4mm 6.3~15.7mm 6.3~15.7mm 190~390.0mg
Chip-Aluminum, QFP48, QFP68, TSOP20, TSOP24, Light
Touch Switch, Surge Absorber, Power TR, Connector
VN110 AM03-000075A 1.5~4.4mm 10~18.14mm 8.4~12.2mm 473.9~907.1mg
PLCC18, PLCC20, QFP80, LQFP100, SOL24, SOIC24,
SOIC28, TSOP48, N Type TR
VN4005 AM03-000077A 3.0 ~ 6.5mm 4.3~10.15mm 4.4~9.0mm 56.1~285.9mg
Chip-Aluminum, SOIC8, SSOP16, Tantal, QFP32, SOIC14,
SOIC16, X-Tal
VN7505 AM03-000157A 3.0 ~ 6.5mm 6.3~15.7mm 6.3~15.7mm 190~390.0mg
Chip-Aluminum, QFP48, QFP68, TSOP20, TSOP24, Light
Touch Switch, Surge Absorber, Power TR, Connector
VN1105 AM03-000158A 3.0 ~ 6.5mm 10~18.14mm 8.4~12.2mm 473.9~907.1mg
PLCC18, PLCC20, QFP80, LQFP100, SOL24, SOIC24,
SOIC28, TSOP48, N Type TR
VN4002 AM03-000159A 6.5 ~ 8.0mm 4.3~10.15mm 4.4~9.0mm 56.1~285.9mg
Chip-Aluminum, SOIC8, SSOP16, Tantal, QFP32, SOIC14,
SOIC16, X-Tal
VN7502 AM03-000160A 6.5 ~ 8.0mm 6.3~15.7mm 6.3~15.7mm 190~390.0mg
Chip-Aluminum, QFP48, QFP68, TSOP20, TSOP24, Light
Touch Switch, Surge Absorber, Power TR, Connector
VN1102 AM03-000161A 6.5 ~ 8.0mm 10~18.14mm 8.4~12.2mm 473.9~907.1mg
PLCC18, PLCC20, QFP80, LQFP100, SOL24, SOIC24,
SOIC28, TSOP48, N Type TR
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
