SMVision窗口的Jog功能 >
第 1 章
本Chapter介绍主机、SMVision窗口以及MMI(Man-Machine Interface)。
设备概要
High Performance Modular Mounter
EXCEN PRO Operation Handbook
1-2

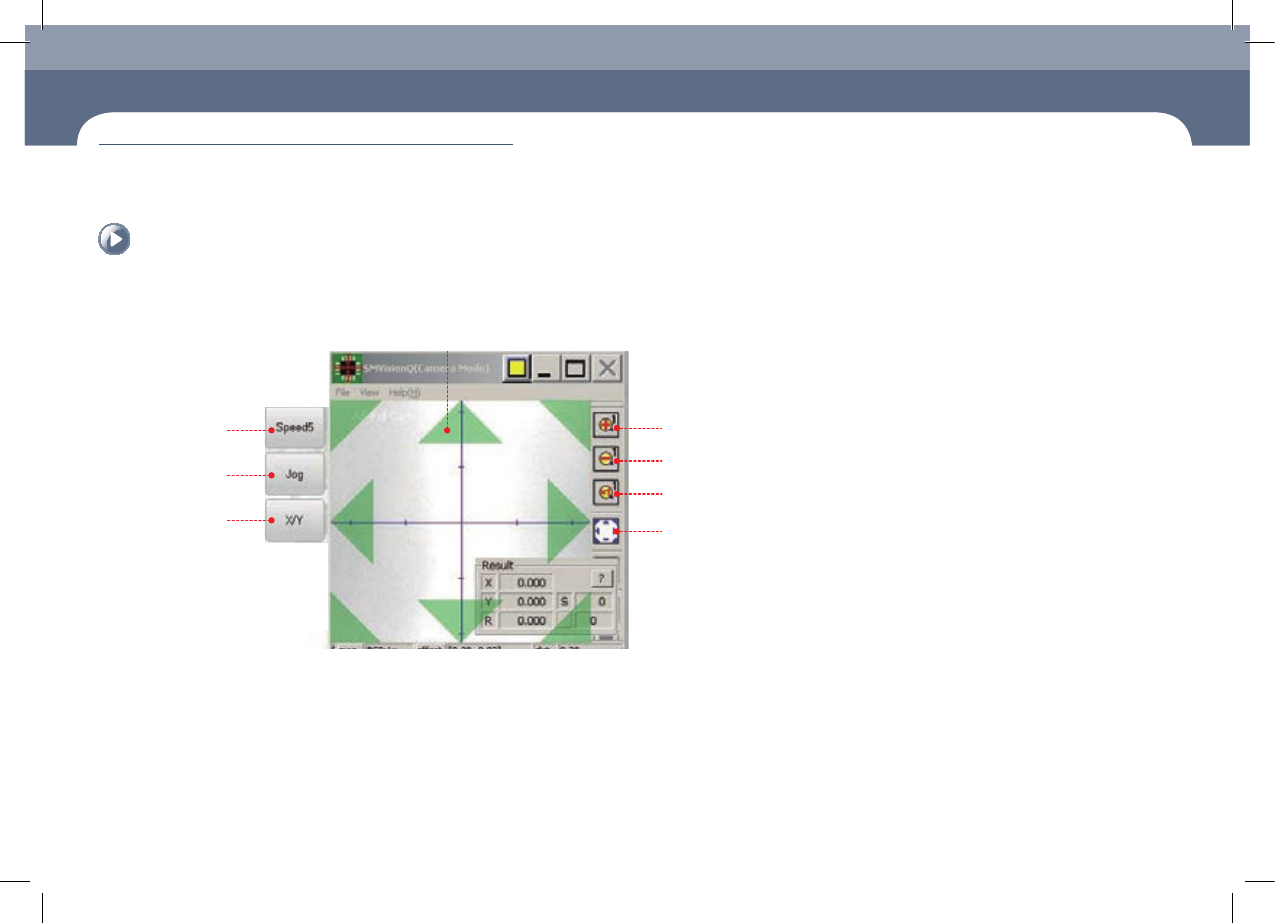

选择Jog速度
切换Jog、
Outline模式
选择动作对象
指示各轴的移动或
旋转方向
图像放大
图像缩小
图像1:1
Jog 功能未激活
SMVision
窗口的
Jog
功能
设备概要
第 1 章
本Chapter介绍主机、SMVision窗口以及MMI(Man-Machine Interface)。
设备概要
High Performance Modular Mounter
EXCEN PRO Operation Handbook
1-3
MMI 构成画面 > 基本MMI的构成画面
1. 基本MMI的构成画面

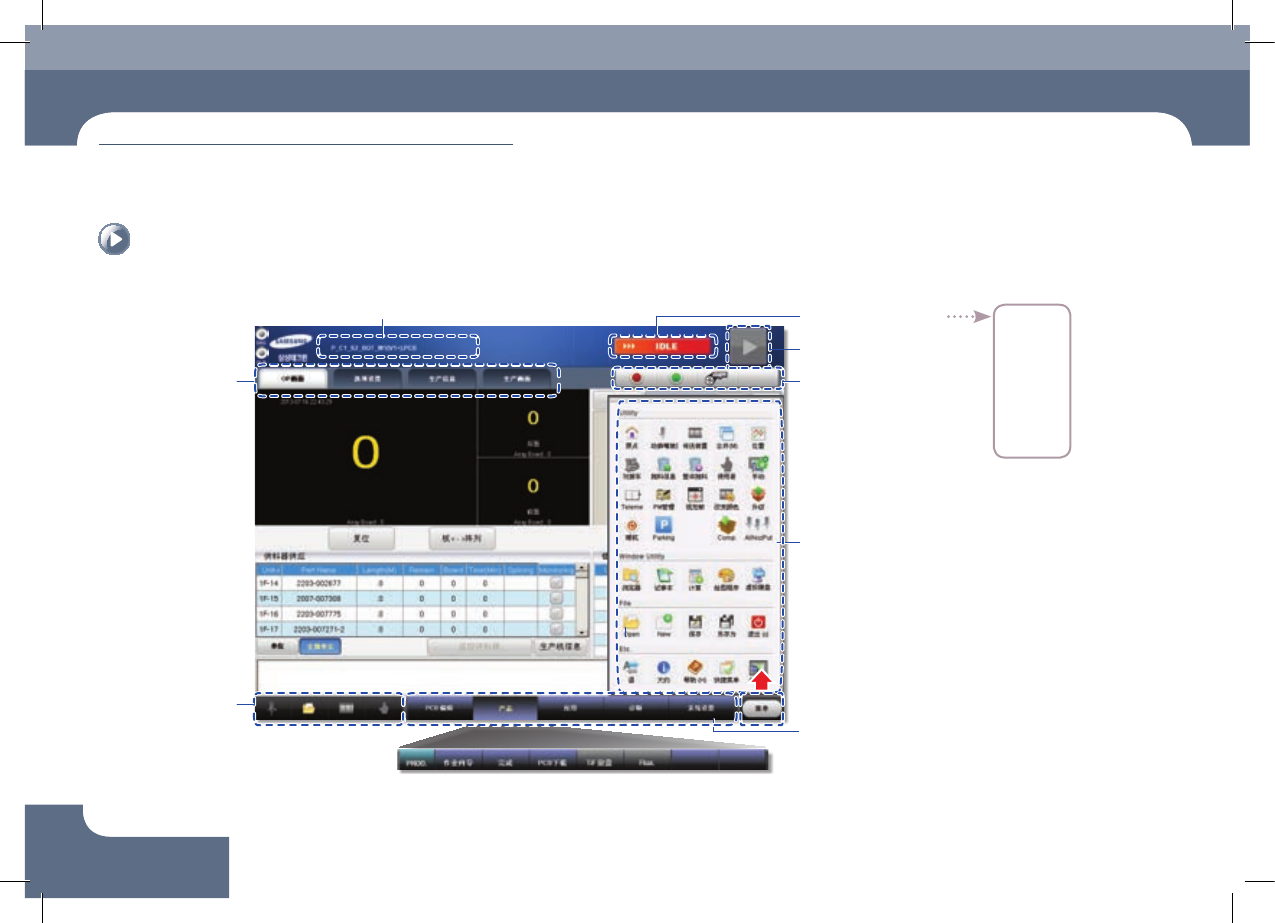

子菜单工具条
显示正在生厂中的PCB文件名
子菜单的
选项卡对
话窗口
收藏夹菜单工具条
显示当前状态下设备的状态
START/STOP键
IT System菜单
其它菜单
主菜单工具栏
●
IDLE
●
RUN
●
FREEZE
●
ADJUST
●
WAIT
●
PAUSE
●
EMER
MMI
构成画面
第 1 章
本Chapter介绍主机、SMVision窗口以及MMI(Man-Machine Interface)。
设备概要
High Performance Modular Mounter
EXCEN PRO Operation Handbook
1-4
MMI 构成画面 > 生产MMI的画面结构
2. 生产MMI的画面结构

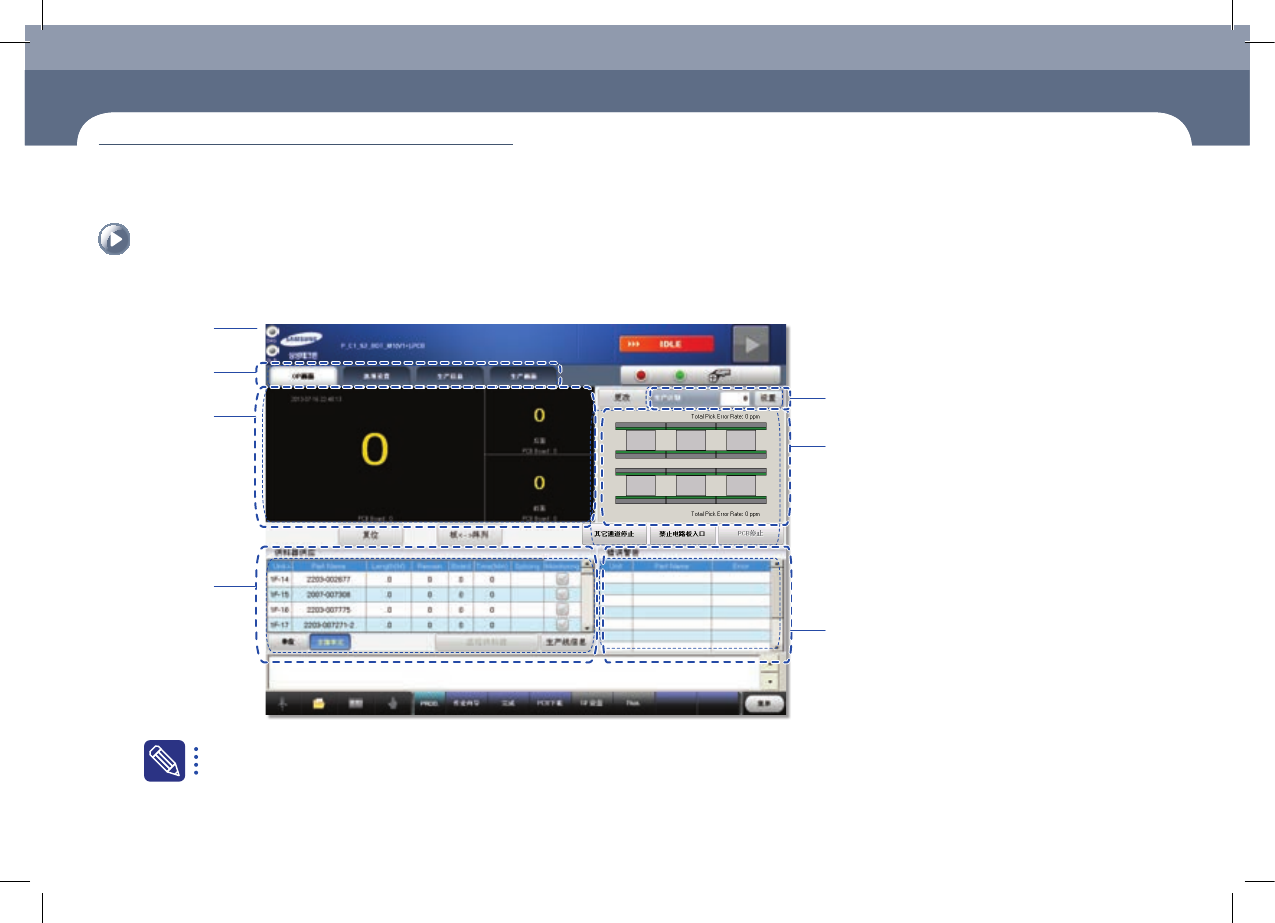

输入生产量
表示生产量
显示作业进行情况及
设备运转信息。
表示Feeder
关联Data
‘生产’关联
TAB对话框
T-Solution
连接状态
表示Feeder关联
Error Data
‘OP画面’画面的各项功能详细说明请参照‘Administrator’s Guide’的“8.2. Production Main”部分。
MMI
构成画面
