EXCEN PRO Operation Handbook
3-3
第 3 章
本Chapter主要介绍生产作业顺序。
生产
High Performance Modular Mounter
准备生产 Ⅰ > 在ANC孔上配置吸嘴
准备生产 Ⅰ

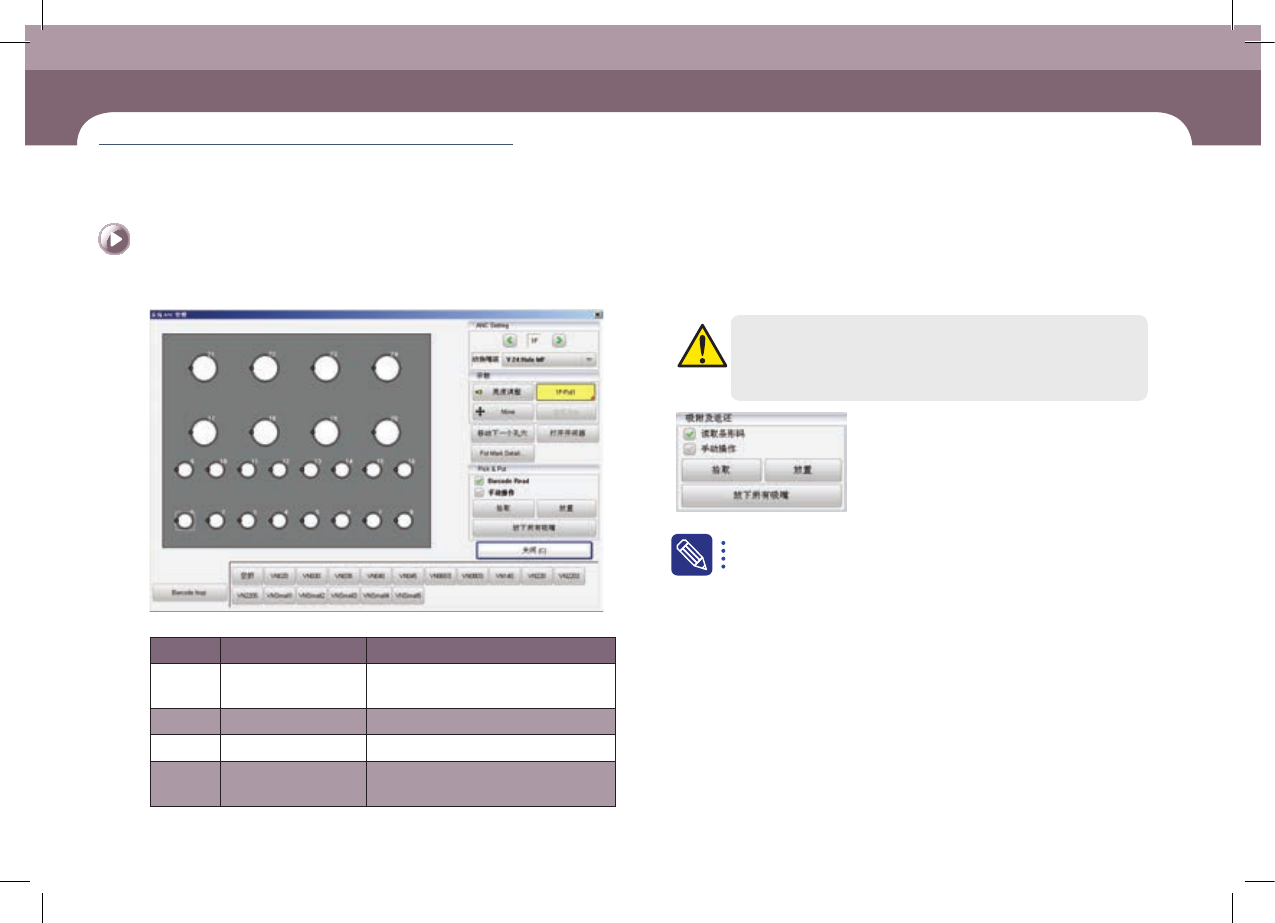

◈多功能贴装头用24孔
Hole No.
用途 适用吸嘴
1~16
一般吸嘴用孔
VN020, VN030, VN035, VN040, VN045,
VN065, VN140, VN220
1~16
特殊吸嘴用孔
VN2202, VN2205
17~24
一般大型吸嘴用孔
VN400, VN750, VN110
17~24
特殊大型吸嘴用孔
VN4005, VN7505, VN1105, VN4002,
VN7502, VN1102
注意
本设备使用的所有吸嘴都是需要按照一定方向插入孔里的方向性吸嘴。
在ANC孔上配置吸嘴时请注意。
ㆍ 本设备使用的所有吸嘴上都具备固有条形码，因此可以正确地识别
吸嘴。
ㆍ 需要在吸嘴插入吸嘴孔之前先识别吸嘴，则在“System ANC
Management”对话框圈选<Pickup Position and Return>领域的<Read
Barcode>复选框。
ㆍ 关于吸嘴配置，各贴装头的吸嘴类型与所适用的元件信息, 详见”吸嘴
的类型及适用部件” (第7-5页)
EXCEN PRO Operation Handbook
3-4
第 3 章
本Chapter主要介绍生产作业顺序。
生产
High Performance Modular Mounter
准备生产 Ⅰ > 在ANC孔上配置吸嘴
准备生产 Ⅰ
生产

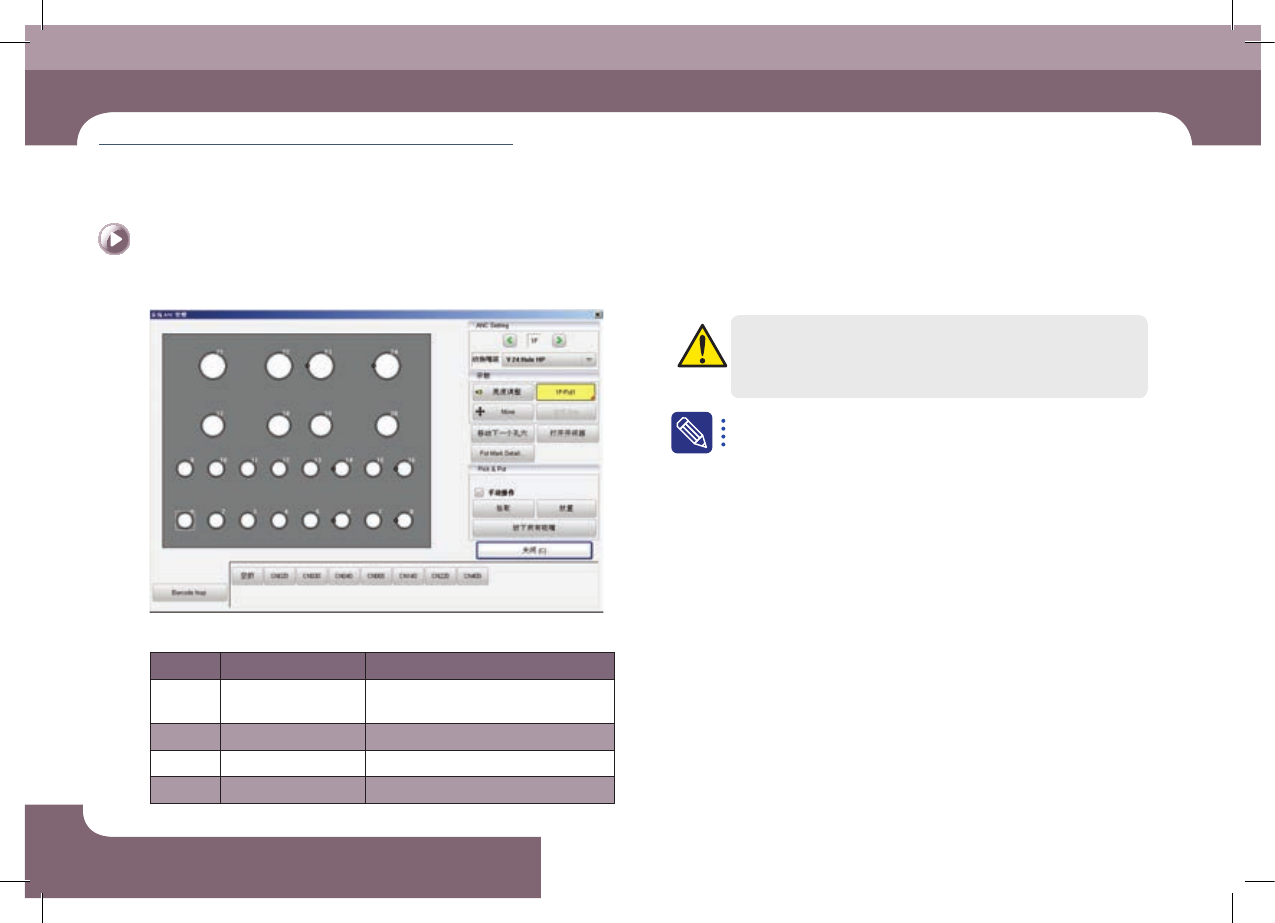

◈高精密贴装头用24孔
Hole No.
用途 适用吸嘴
1~16
一般吸嘴及订制型特殊
吸嘴用孔
CN020, CN030, CN040, CN065, CN140,
CN220, CN400
17~20
一般吸嘴用孔
CN400N, CN750
21~22
一般大型吸嘴用孔
CN110
23~24
特殊大型吸嘴用孔
SpLarge
注意
6、8、14、16 孔要分配需要注意方向的吸嘴，可以分配的吸嘴如下。
ㆍ CN040R, CN070R, DN400
各贴装头的吸嘴类型与所适用的元件信息, 详见"吸嘴的类型及适用部
件" (第7-5页)
EXCEN PRO Operation Handbook
3-5
第 3 章
本Chapter主要介绍生产作业顺序。
生产
High Performance Modular Mounter
准备生产 Ⅰ > 供料器/吸嘴的安装及元器件的订货
准备生产 Ⅰ
3. 供料器/吸嘴的安装及元器件的订货
Step 1. 检查供料器配置及安装供料器。
ㆍ 在相应的插槽(Slot)上固定供料器。
ㆍ 固定夹持器(Grip)
在T-Feeder打开下一个需要生产的模式(model)的作业文件，参考供料器
配置信息后把供料器安装到对接台的供料器底座。
供料器安装错误时，供料器的LED会以红色闪烁，在MMI画面上显示错
误提示信息。
利用 Samsung T-Solution 将供料器装在已预备好的料车的详细内容，
请参考 Samsung T-Solution 用户手册。
在Feeder Info对话框单击<Start>键转换到Install Mode后，按照供料器配
置信息把供料器安装到对接台的供料器底座，利用扫描器识别需要供应
的元件的卷轴条形码，就能完成供料器的安装作业。
Step 2. 确认可能 耗 尽的元器件。
把先前阶段“业务检查”中确认的可能耗尽的元器件内容填写到订货清单。
Step 3. 元器件订货。
把填写完毕的元器件订货格式提交到元器件供应室(器材室)请求该元器件。
(此时，需要接受订货内容确认书以便在接受元器件时确认。)
