EXCEN PRO Operation Handbook
3-16
第 3 章
本Chapter主要介绍生产作业顺序。
生产
High Performance Modular Mounter
准备生产 Ⅲ > ANC块的安装
准备生产 Ⅲ
生产

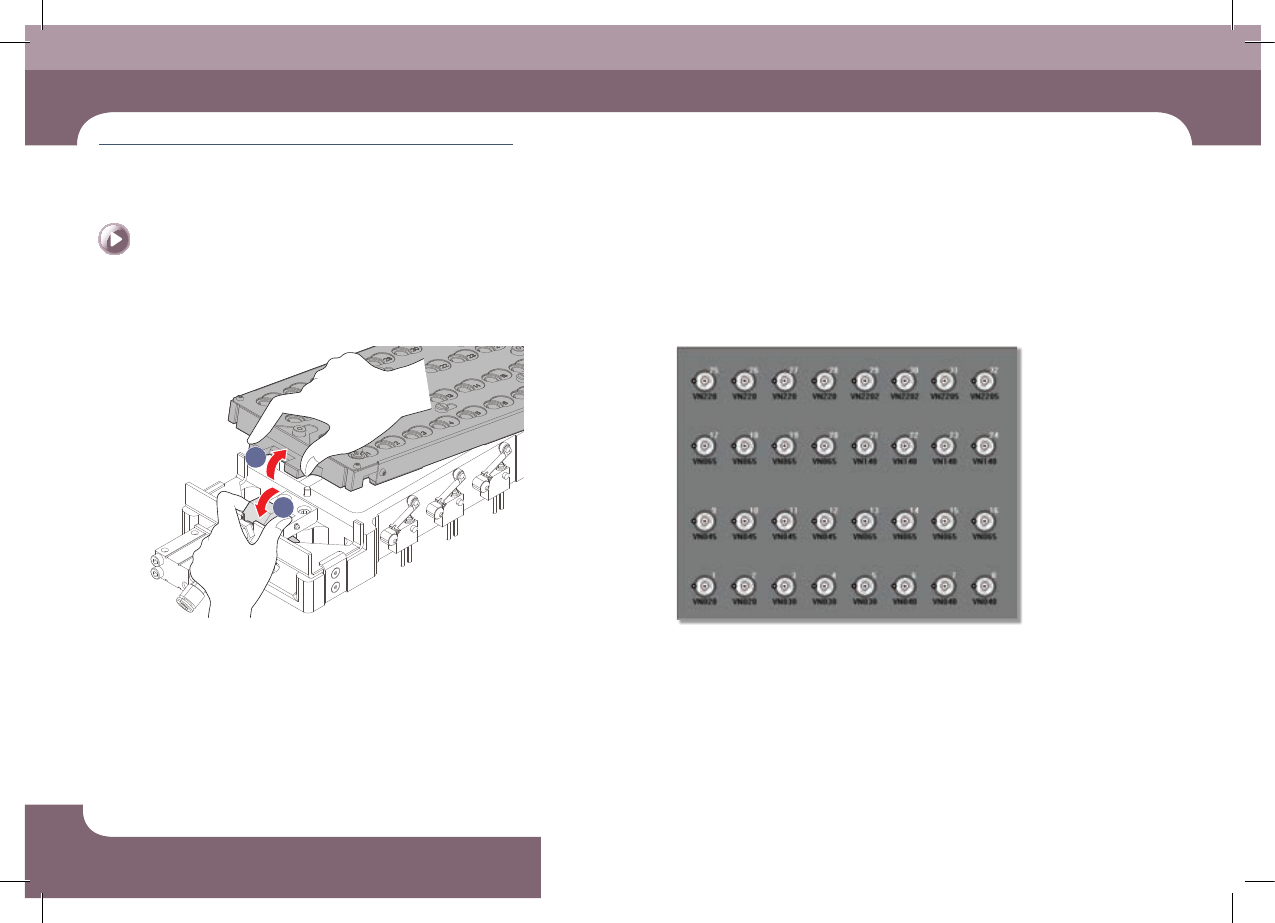

Step 4. 更换ANC块。
1
2
Step 5. 在ANC孔上配置吸嘴。
ㆍ 如果有吸嘴配置完毕的ANC块，则按照悬臂设定内容安装ANC块。
ㆍ 否则，参考ANC对话框的吸嘴配置形状后，以手动方式配置吸嘴并且与实际ANC的
吸嘴配置维持一致。
EXCEN PRO Operation Handbook
3-17
第 3 章
本Chapter主要介绍生产作业顺序。
生产
High Performance Modular Mounter
准备生产 Ⅲ > 安装顶块(Backup Pin)
准备生产 Ⅲ
5. 安装顶块(Backup Pin)
Step 1. 在MMI实行Gantry Parking。
Step 2. 打开正/背面的安全门(Door)。
Step 3. 按下“STOP”按钮。
START
READY
RESET
STOP
ENABLING
Step 4. 按下“RESET”按钮”。
START
READY
RESET
STOP
ENABLING
EXCEN PRO Operation Handbook
3-18
第 3 章
本Chapter主要介绍生产作业顺序。
生产
High Performance Modular Mounter
准备生产 Ⅲ > 安装顶块(Backup Pin)
准备生产 Ⅲ
生产
Step 5. 安装顶块(Backup Pin)。
关于顶块(Backup Pin)安装的详细内容，详见"设置顶块(Backup
Block)" (第6-5页)
Step 6. 关闭正面/背面安全门(Door)。
Step 7. 按‘READY’按钮。
START
READY
RESET
STOP
ENABLING
