结束生产及更改作业 第 5 章 High Perform ance Modular Mounter EXCE N PRO O pe ra tio n Han db oo k 5-4 本 Chapter 介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭( OFF )设备电源并且整理设备周边的方法。 Cha ng ing J obs > 转换成 ‘ IDLE方’ 状态 结束生产及更改作业 2. 转换成 ‘I DLE 方 ’ 状态…
结束生产及更改作业
第 5 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
5-3
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。
Changing Jobs > SMT In-line 流程

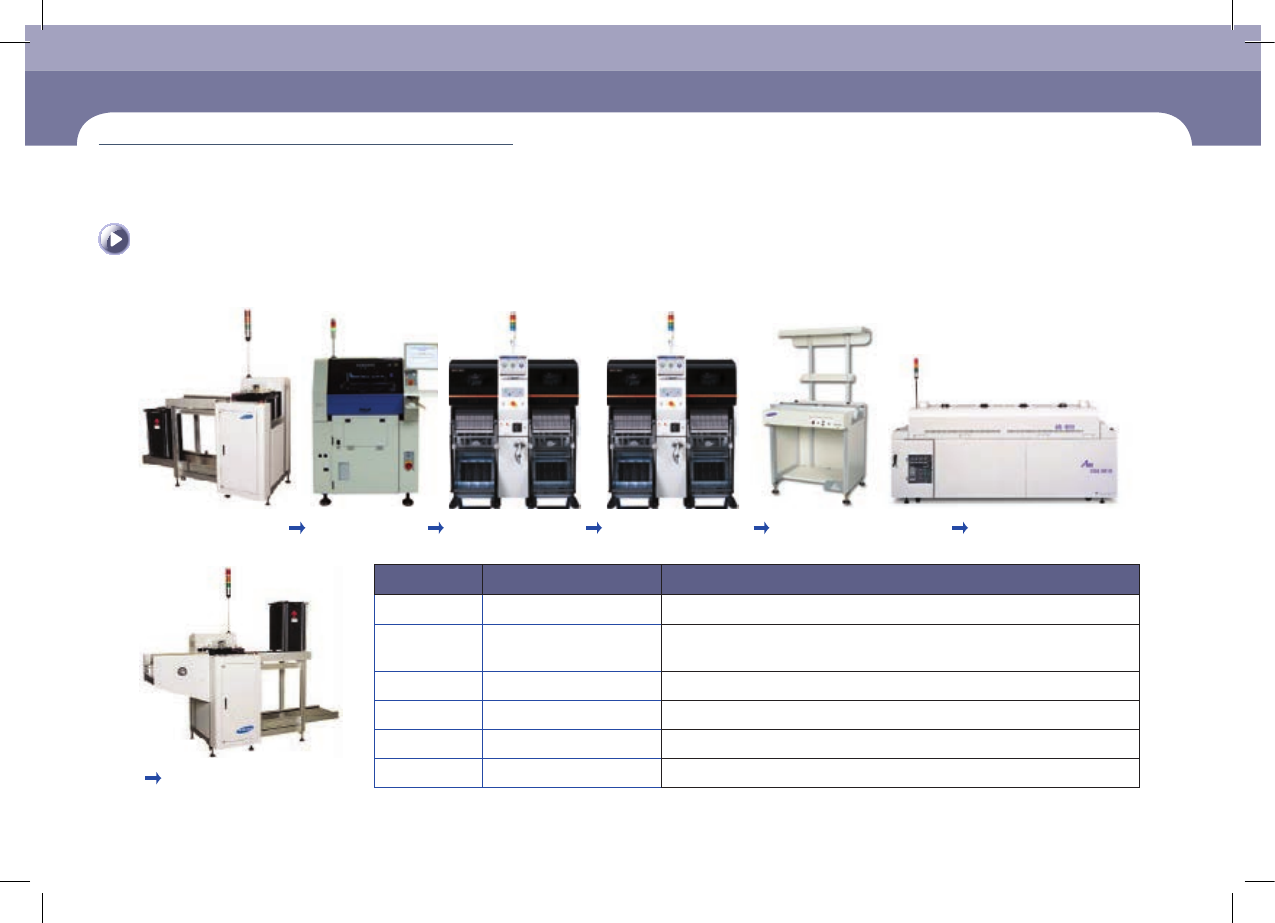

1. SMT In-line 流程
Magazine Loader Screen Printer Component Placer Component Placer Work Table Reower
Magazine Unloader
作业顺序
In-Line 流程
措施事项
1 Magazine Loader 使传送轨道宽度适合新PCB，调节传送轨道宽度。
2 Screen Printer
设备停止→除去/洗涤Metal Mask→除去Backup Pin →下载新作业文件→重新设置
Backup Pin→调节传送轨道宽度→设置Metal Mask→再确认/补充Solder
3 Component Placer 详细说明请参照下一页的Changing Jobs 。
4 Work Table 使传送轨道宽度适合新PCB，调节传送轨道宽度。
5 Reflower 调节传送轨道宽度→Test贴装→温度及其他设定。
6 Magazine Unloder 使传送轨道宽度适合新PCB，调节传送轨道宽度。
Changing
Jobs
结束生产及更改作业
第 5 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
5-4
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。
Changing Jobs > 转换成‘IDLE方’状态
结束生产及更改作业
2. 转换成‘IDLE方’状态
Step 1. 按‘STOP’按钮
START
READY
RESET
STOP
ENABLING
Step 2. ‘RESET’按钮
START
READY
RESET
STOP
ENABLING
Step 3. 确认设备的‘IDLE’状态
Changing
Jobs
结束生产及更改作业
第 5 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
5-5
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。
Changing Jobs > 卸载供料器
3. 卸载供料器
Step 1. 往后拉夹持器(Grip)。
Step 2. 拆下供料器。
Step 3. 用剪刀剪断供料器正面的传输料带。
Step 4. 按下Drain Handle，让上盖塑料的张力松弛。
