其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-1
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验料带移送槽插入链轮的状态
第 6 章
其他检验及已耗尽元器件的更换
1. 检验料带移送槽插入链轮的状态
检验事项
ㆍ 检查传输料带的移送槽是否正确地插入了链轮
注 意
如果传输料带的移送槽没有正确地插入链轮，传输料带会空转而发生供
应错误，因此必须确认。
2. 检验Locker的锁定状态
检验事项
ㆍ 如果是12mm以上的供料器，在供料器上安装卷轴时必须检查料带导
件与锁定器(Locker)的锁定状态，然后盖上料带导件并固定锁定器。
注 意
如果Tape Guide和Locker没有被锁定，设备驱动中，有可能与Head发
生冲突。
检验
Feeder
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-2
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检查上封带的状态。
其他检验及已耗尽元器件的更换

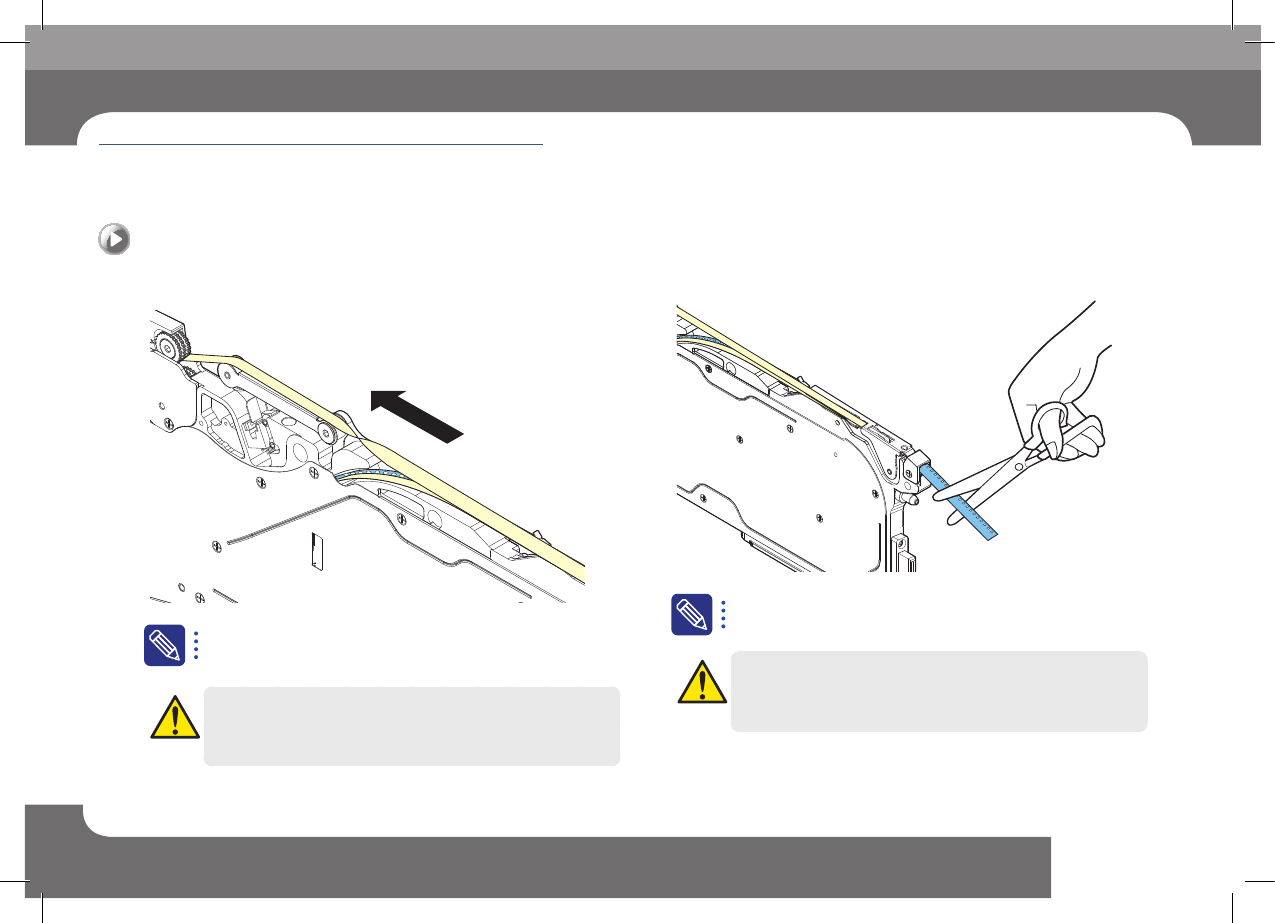

3. 检查上封带的状态。
检验事项
ㆍ 检查固定上封带时料带有没有缠扭。
注 意
料带如上图所示地缠扭时，可能会造成Index Error。
4. 检查传输料带的排放长度。
检验事项
ㆍ 检查传输料带的长度在供料器前方有没有超过5cm。
注 意
如果传输料带的长度在供料器前方超过5cm，延伸到供料器前方的料带
回影响到供料器底座的安装或导致元件吸附位置的偏移。
5. 检查定位凸缘(Location Flange)的状态。
检验
Feeder
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-3
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检查供料器与元件卷轴的对齐状态。
检验事项
ㆍ 检查定位凸缘(Location Flange)与接口连接器上是否有杂质。
注 意
定位凸缘上有杂质时元件吸附位置会偏移，接口连接器上有杂质时会因
为电源供应不良及通讯不良而发生错误。
6. 检查供料器与元件卷轴的对齐状态。
检验事项
ㆍ 检查供料器与元件卷轴的对齐状态。
注 意
把供料器与元件卷轴配置在同一个通道上。差异超过1个插槽时，元件
卷轴的对齐状态不良将导致供应元件时对料带移送造成负荷而发生供
应错误。
7. 设置部件的Pickup的高度
ㆍ 选择MMI的 PCB 编辑> Feeder Z Pickup ，设置部件的Pick-up 高度。
