其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-6
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置顶块(Backup Block) > 安装顶块(Backup Block)
其他检验及已耗尽元器件的更换
2. 安装顶块(Backup Block)

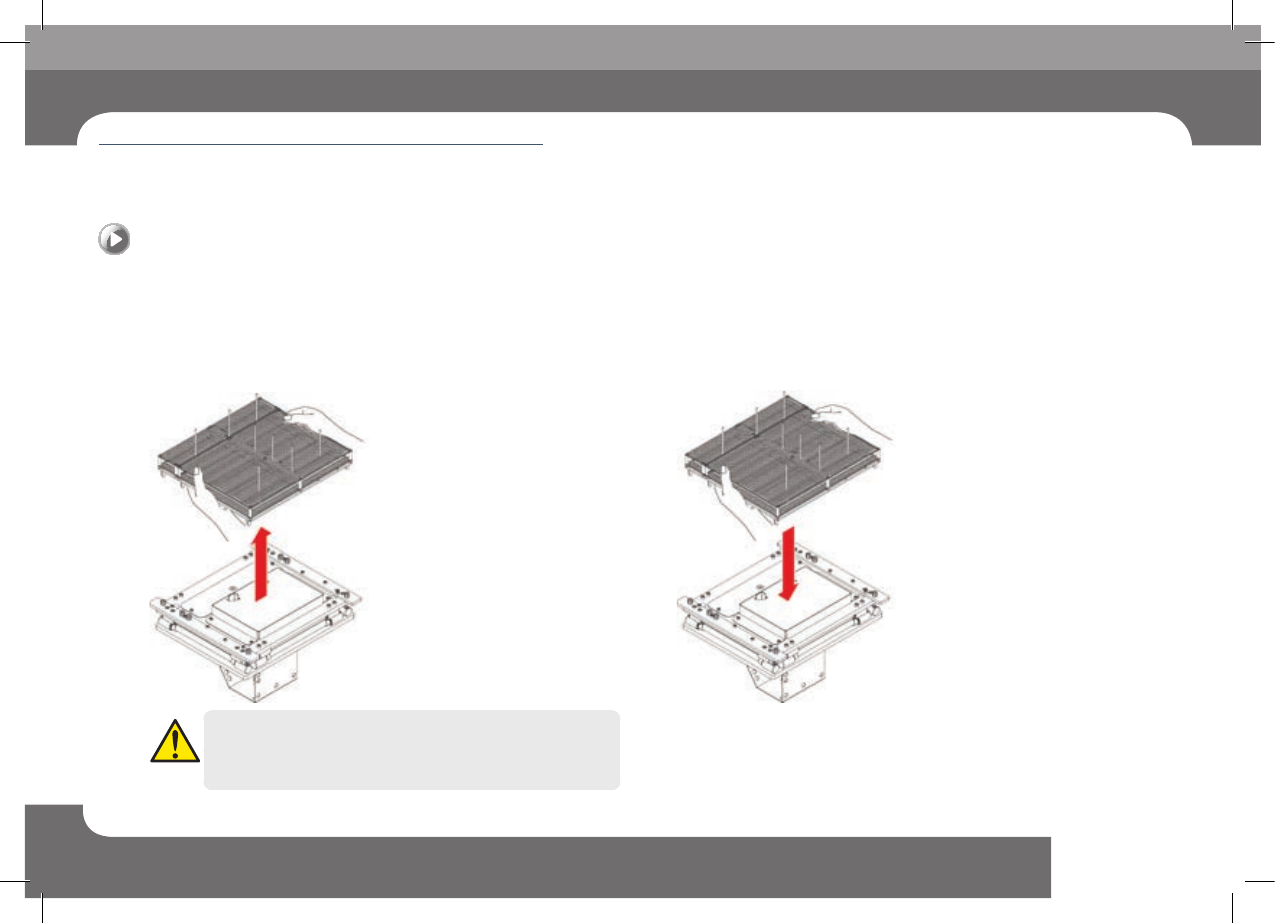

把安装有配置的顶块(Backup Block)安装在Backup Table的上表面。
Step 1. 清除Backup Block
→ 把安装有Backup pin的Backup Block安装到Backup Table的上表面。
警 告
在安装顶块之前，必须按下紧急开关切断伺服电机的电源后进行作业。
Step 2. 安装Backup Block
→ 往箭头方向拉下Backup Block后安装。
→ 安装后，Backup Block不能出现晃动现象。
设置顶块(
Backup
Block
)
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-7
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置顶块(Backup Block) > 确认PCB平坦度。
3. 确认PCB平坦度。

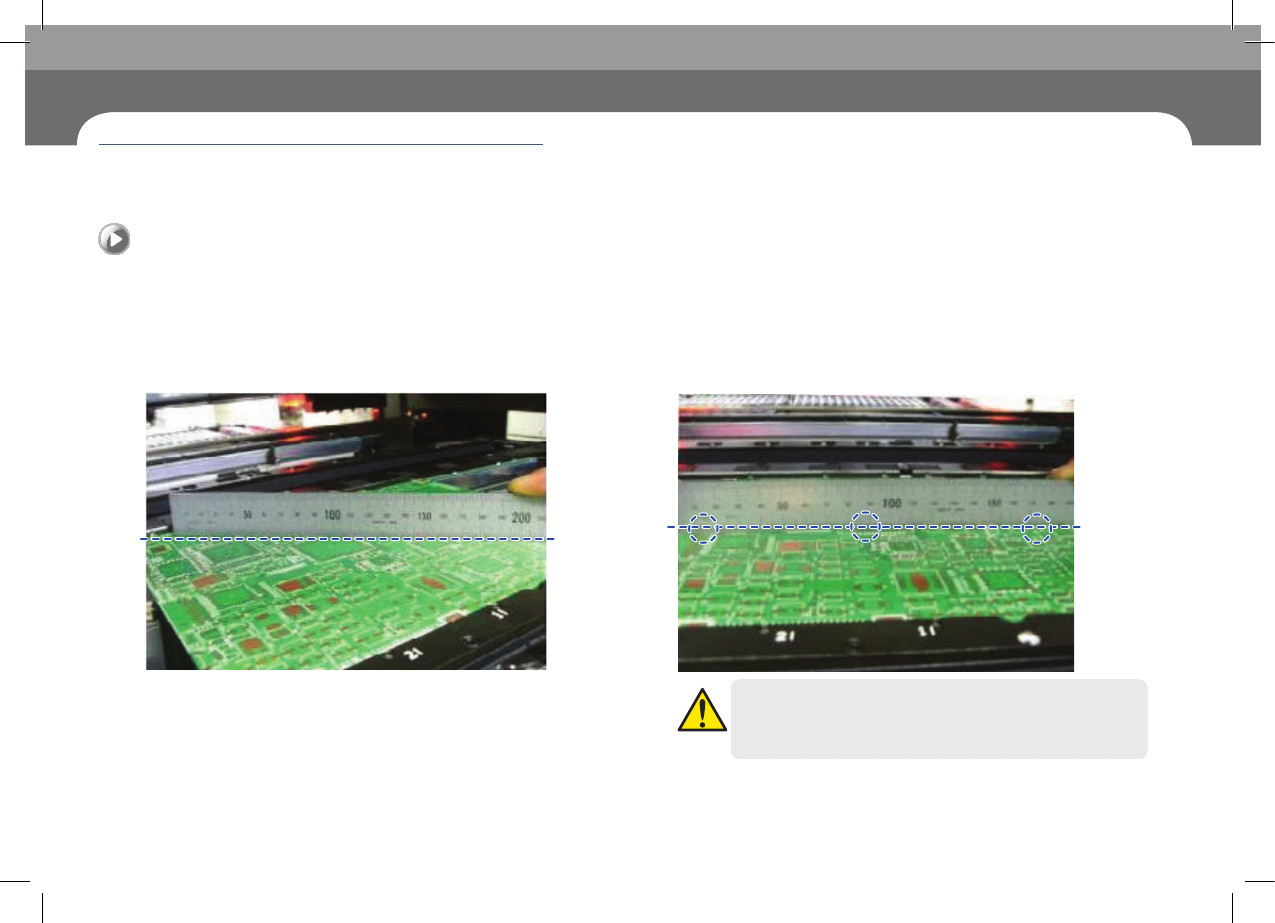

在Conveyor上装上 PCB并进行固定后，利用卷尺测定 PCB的平坦度。
Step 1. 确认对角线方向的PCB平坦度
→ 利用卷尺，确认对角线方向的PCB的平坦度。
Step 2. 确认 对 水平方向的PCB的平坦度。
→ 利用卷尺，确认对水平方向3点的PCB的平坦度。
注 意
PCB不平坦时，有可能造成装备不良。PCB不平坦的话，请重新设置
Backup Pin 的高度。
设置顶块(
Backup
Block
)
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-8
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 更换元器件料盘
已耗尽元器件的更换
其他检验及已耗尽元器件的更换
1. 更换元器件料盘

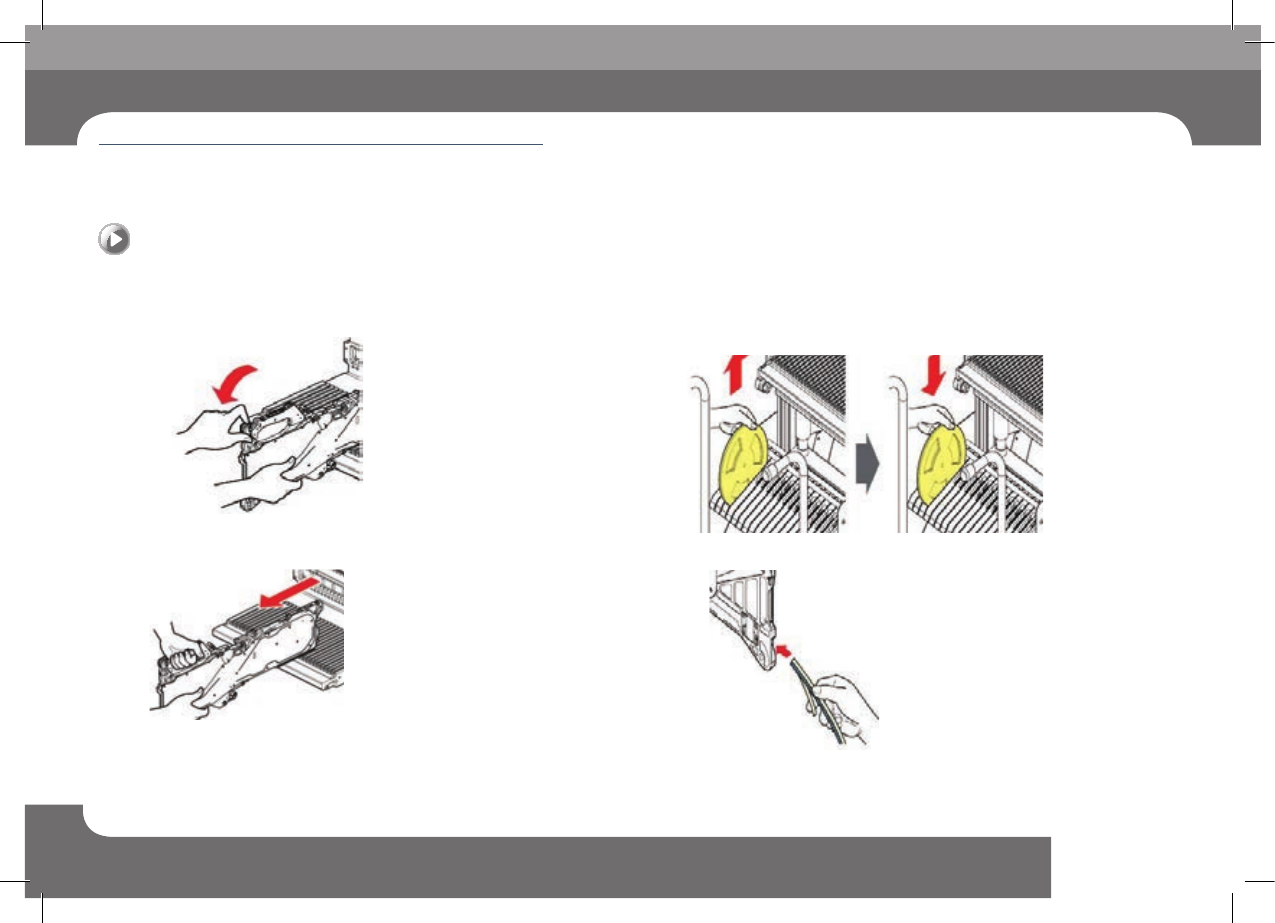

Step 1. 往后拉夹持器(Grip)。
Step 2. 拆下供料器。
Step 3. 清除现有的卷轴后，把新卷轴插入台车(Vart)的卷轴插槽。
(插入卷轴时，让其与安装供料器的插槽形成垂直)
Step 4. 把料带投入供料器的料带引入口后推到料带导件的后方。
已耗尽元器件的更换
