其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-9
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。

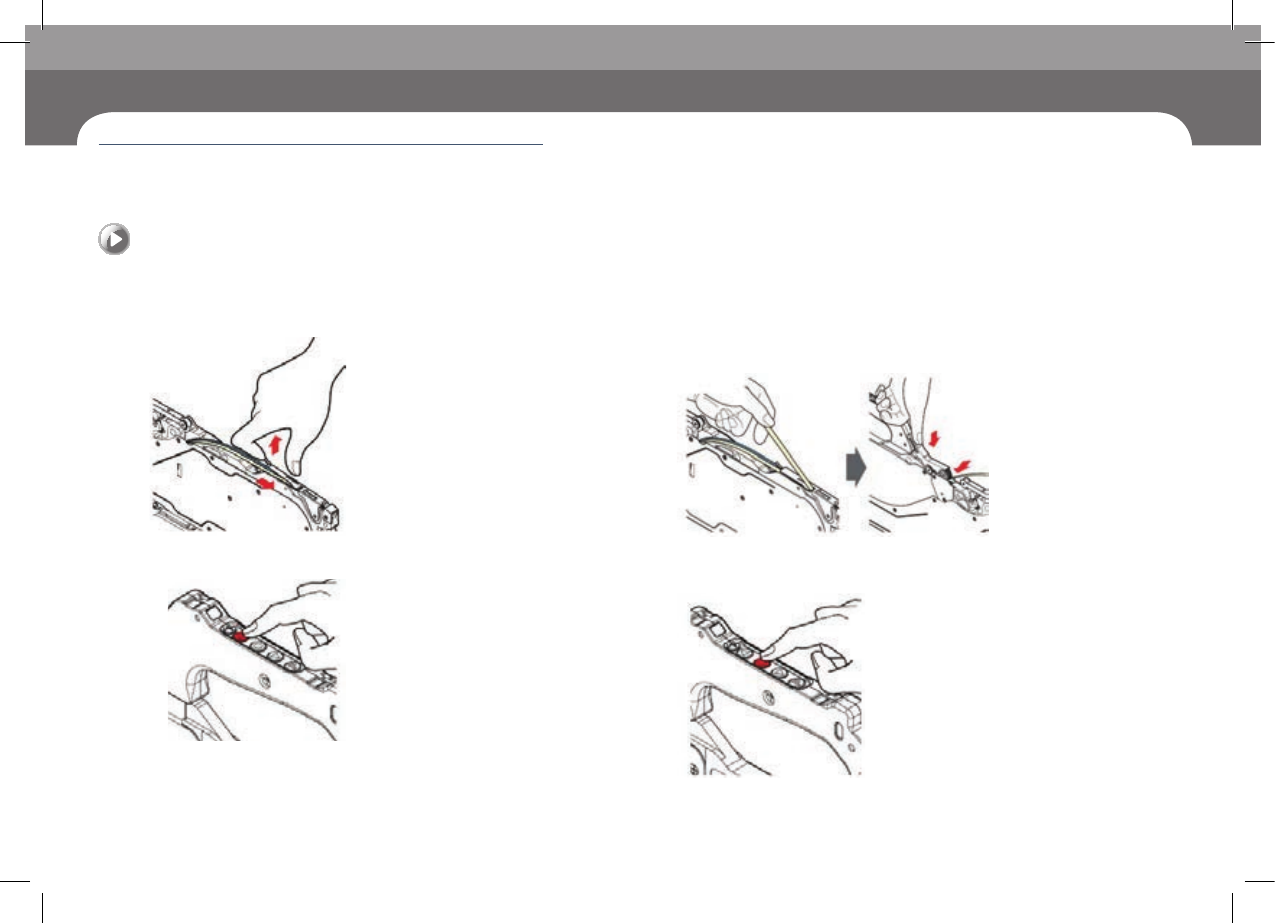

已耗尽元器件的更换 > 更换元器件料盘
已耗尽元器件的更换
Step 5. 举起料带导件后让料带孔挂在链轮上。
Step 6. 按下料带前进按钮，让料带移动到导件的塑料细槽(Slit)。
Step 7. 拆下上端的塑料后如下图所示地抽到塑料细槽后，按下手柄的前进
按钮把塑料拉出较长的一段，然后通过Drain Tensioner插入Drain
Handle。
Step 8. 按下手柄的原点按钮把塑料紧紧地拉开。
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-10
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 更换元器件料盘
已耗尽元器件的更换
其他检验及已耗尽元器件的更换
Step 9. 把突出的传输料带切断使其长度小于5mm。
Step 10. 把供料器插入供料器底座的插槽上。
Step 11. 往前推夹持器(Grip)并加以锁定。
本章(Part)提供了各贴装头可使用的吸嘴、各吸嘴可处理的元件的信息。
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-11
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。

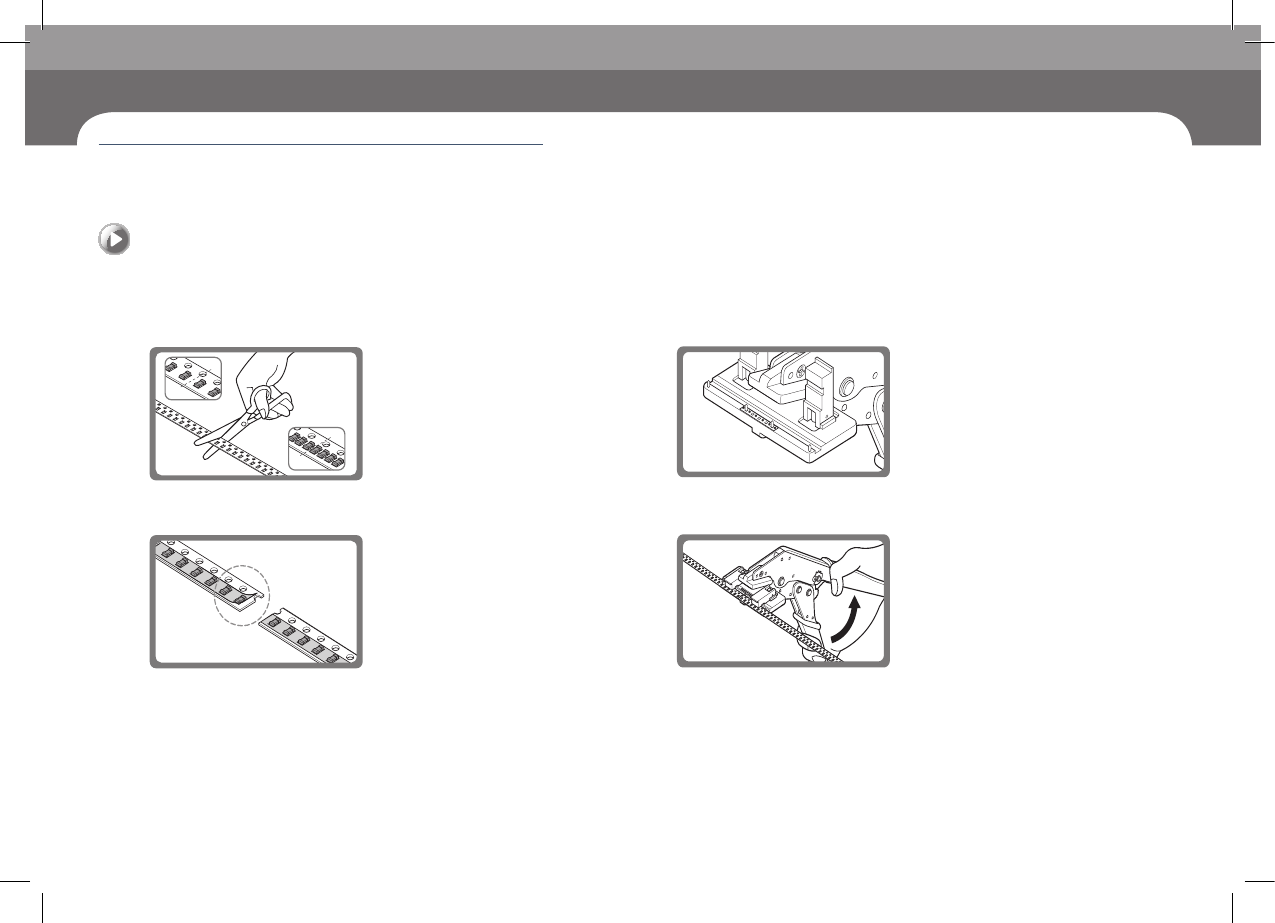

已耗尽元器件的更换 > 料带连接方法 (Paper Type)
已耗尽元器件的更换
2. 料带连接方法 (Paper Type)
Step 1. 请用剪切使用中带的末端和连接的带的开头部分。
4mm
2mm
Step 2. 揭开连接的带塑料的初段要长一些。
Step 3. 把使Burr 朝上，把把切断的Tip 夹在Tool。
Step 4. 操作Tool 把手连接带。
