其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-11
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 料带连接方法 (Paper Type)
已耗尽元器件的更换
2. 料带连接方法 (Paper Type)
Step 1. 请用剪切使用中带的末端和连接的带的开头部分。
4mm
2mm
Step 2. 揭开连接的带塑料的初段要长一些。
Step 3. 把使Burr 朝上，把把切断的Tip 夹在Tool。
Step 4. 操作Tool 把手连接带。
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-12
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 料带连接方法 (Paper Type)
已耗尽元器件的更换
其他检验及已耗尽元器件的更换

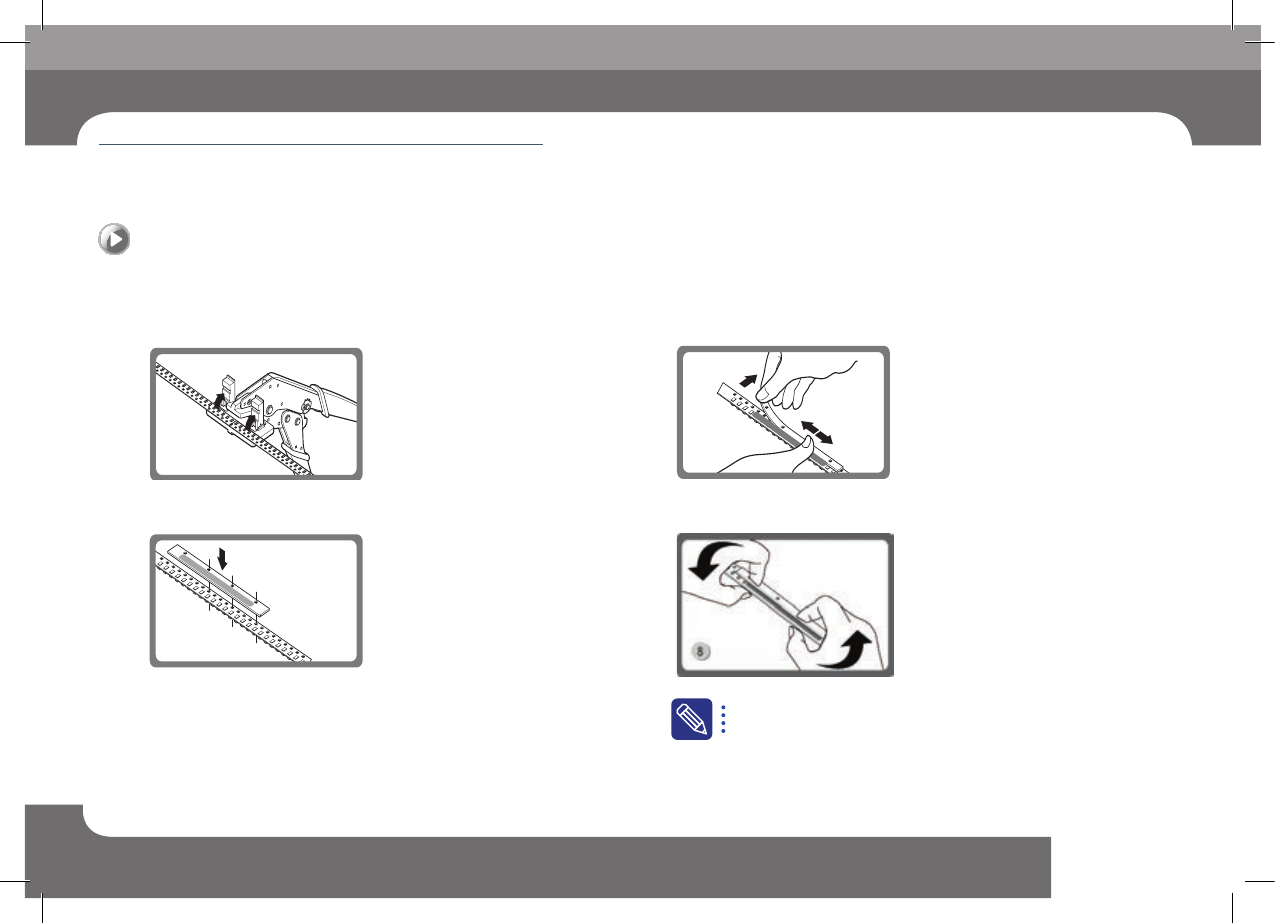

Step 5. 举 起 向 下 装 置 ，按 住 Tool 把手拉开后从Tool 揭开 带。
Step 6. 对准连接Tape 的 孔 ，在 切 断 部 位 上 放 置 乙 烯 连 接 料 带 。
Step 7. 揭开剩余部分的带下方粘贴面后轻揉几下，使之粘贴好。
Step 8. 用手抓住料带连接部位后稍微扭转。
详细内容请参阅所购入的接合工具组的手册。
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-13
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 料带连接方法 (Emboss Type)
已耗尽元器件的更换
3. 料带连接方法 (Emboss Type)
Step 1. 请用剪切使用中带的末端和连接的带的开头部分。
4mm
2mm
Step 2. 揭开连接的带塑料的初段要长一些。
Step 3. H 型 Tip 剪成 I 型
Step 4. 把使Burr 朝上，把把切断的Tip 夹在Tool。
