其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-13
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 料带连接方法 (Emboss Type)
已耗尽元器件的更换

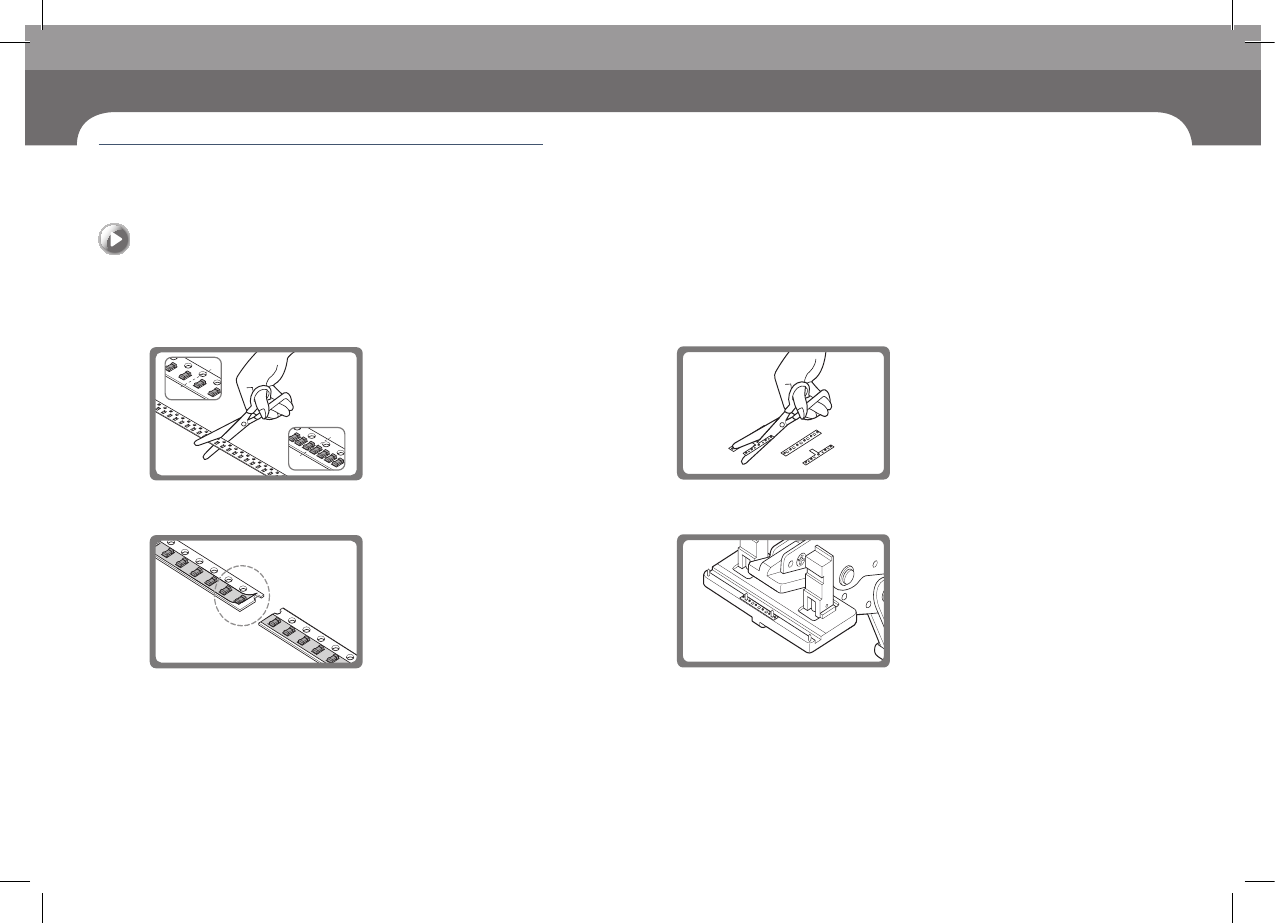

3. 料带连接方法 (Emboss Type)
Step 1. 请用剪切使用中带的末端和连接的带的开头部分。
4mm
2mm
Step 2. 揭开连接的带塑料的初段要长一些。
Step 3. H 型 Tip 剪成 I 型
Step 4. 把使Burr 朝上，把把切断的Tip 夹在Tool。
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-14
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > 料带连接方法 (Emboss Type)
已耗尽元器件的更换
其他检验及已耗尽元器件的更换

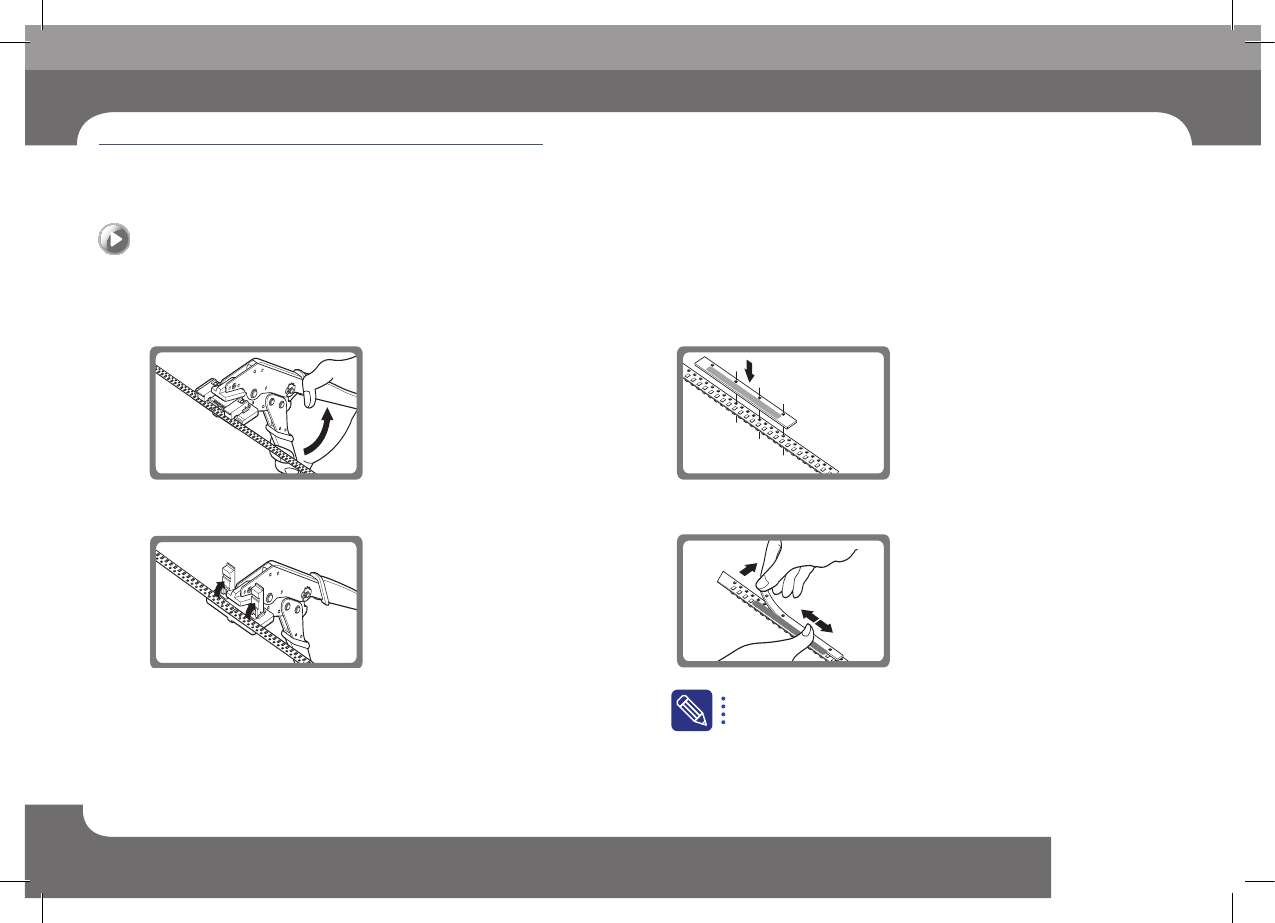

Step 5. 操作Tool 把手连接带。
Step 6. 举 起 向 下 装 置 ，按 住 Tool 把手拉开后从Tool 揭开带。
Step 7. 对准连接Tape 的 孔 ，在 切 断 部 位 上 放 置 乙 烯 连 接 料 带 。
Step 8. 揭开剩余部分的带下方粘贴面后轻揉几下，使之粘贴好。
详细内容请参阅所购入的接合工具组的手册
其他检验及已耗尽元器件的更换
第 6 章
High Performance Modular Mounter
EXCEN PRO Operation Handbook
6-15
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
已耗尽元器件的更换 > Auto Loading Tape Feeder (General Type)
已耗尽元器件的更换

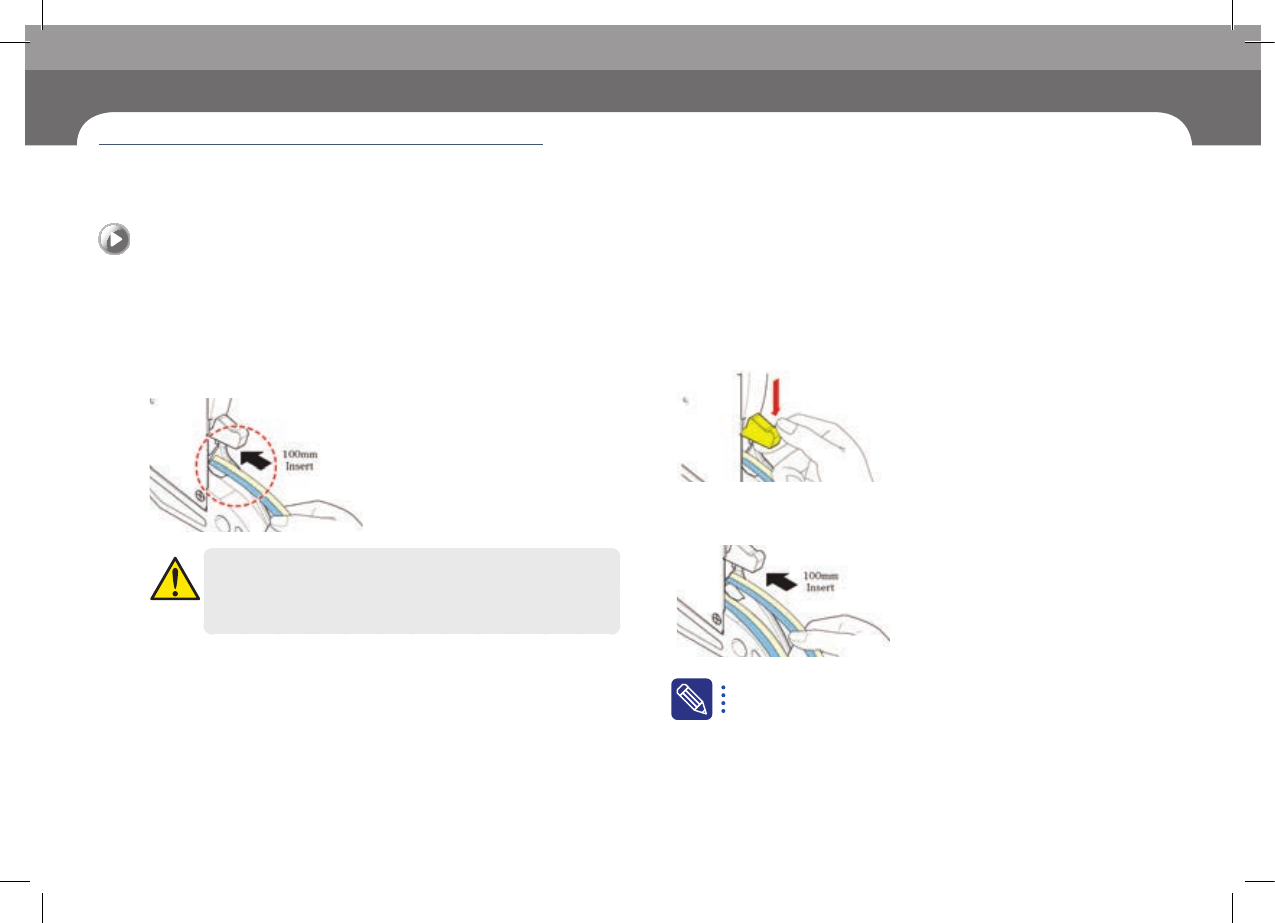

4. Auto Loading Tape Feeder (General Type)
◈Loading Tape
Step 1. 把卷带插入上端卷带引入口100mm左右，卷带就会自动加载到带
式供料器。
注 意
把卷带快速插入带式供料器时，不会自动加载卷带。请慢慢插入。
◈Splicing Tape
Step 1. 按压Tape Pusher后移动到目前加载的料带的下端引入口。
Step 2. 把需要连接的卷带插入上端卷带引入口100mm左右就会自动接
合。
把料带插入带式供料器之前，需要先把料带的末端加以变形。
详细内容请参阅所Auto Loading Feeder手册。
