操作手册Ⅱ
删除继续生产数据按钮
当存在继续生产数据时，［文件］菜单的［删除继续生产文件］命令，及工具栏的[删除继
续生产文件]按钮，显示为有效状态。

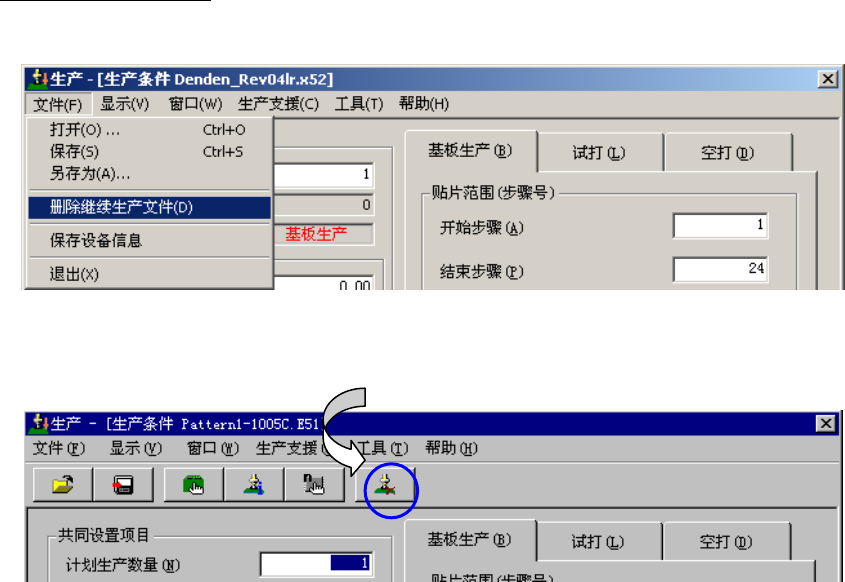

图 2-10-20 删除继续生产数据确认画面（菜单画面）
图 2-10-21 删除继续生产数据确认画面（工具栏上的按钮）
可以在继续生产之前，通过此命令，或使用工具栏的按钮，删除继续生产文件。
删除继续生产文件时，会显示图 2-10-19 确认删除继续生产数据对话框。删除后，[删除继续
生产文件] 命令变为无效。
①
①
2-80
操作手册Ⅱ
2-10-10-2 开始继续生产时的跟踪贴片
根据前次异常结束时的状态，有时会出现再开始的贴片点在前次贴片结束时已被贴片的情况。
对于该贴片点是否完成贴片，可以通过跟踪贴片进行确认。
当生产开始完成基板钳夹后，显示如下对话框时，可选择执行贴片跟踪。

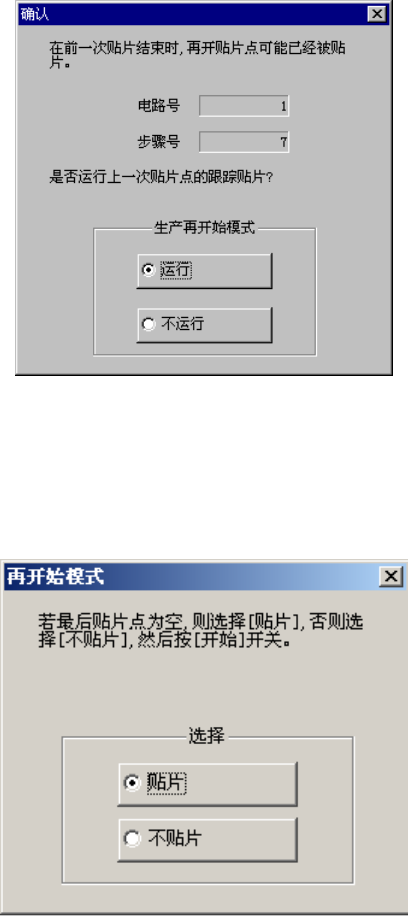

图 2-10-22 贴片跟踪确认对话框
选择［运行］，按<START>开关后，执行跟踪贴片。跟踪贴片时，请用目视确认该最后贴片
点后面的贴片点是否已完成贴片。
选择［不运行］，按<START>开关后，不执行贴片跟踪，开始继续生产。
贴片跟踪结束后，显示如下对话框。
图 2-10-23 贴片再开始模式对话框
如执行贴片跟踪的位置未完成贴片时，可以选择［贴片］；如已经贴片时，选择［不贴片］，
按<START>开关，开始继续生产。
2-81
操作手册Ⅱ
2-10-10-3 开始继续生产时的询问对话框
在［基板生产条件］对话框中，改变[顺序]（输入顺序/优化顺序）继续生产时，将显示如
下提示。
图 2-10-24 开始继续生产时的询问对话框
2-10-11 循环停止
按<SINGLE CYCLE>开关，开关上的灯亮后，进入循环停止模式。完成正在进行贴片的基板生产
后，搬出基板，结束生产。此种情况为正常结束生产。
* 在[操作选项] → ［生产（功能 2）］标签中，选中［循环停止时不要搬出基板］时，完成贴片后，
不搬出基板，进入暂停状态。
* 按<START>开关，再开始生产操作。
按<STOP>开关，显示中断对话框，进行生产中断操作。
* 按<SINGLE CYCLE>开关，进入循环停止模式(亮灯)，再按一次，解除循环停止模式(熄灯)。
<SINGLE CYCLE>开关，只在进行生产时有效。
