HELLER 初级培训教材 3.2 Heller 部分参数的设置 ： ¾ 内部参数设定 输入（ Input ） :( 如蓝色框线处 ) T y p e : K T/C ( 测温线型式 ) 输出（ Output ） :( 如绿色筐线处 ) T ype: TPO ( 输出模式 ) Action: Reverse( 动作模式 ) PB,TI, TD,DF: 可程式微积分控制器参数 Alarm: 警告危险设定（如红色筐线处） Hi Proces…
HELLER 初级培训教材

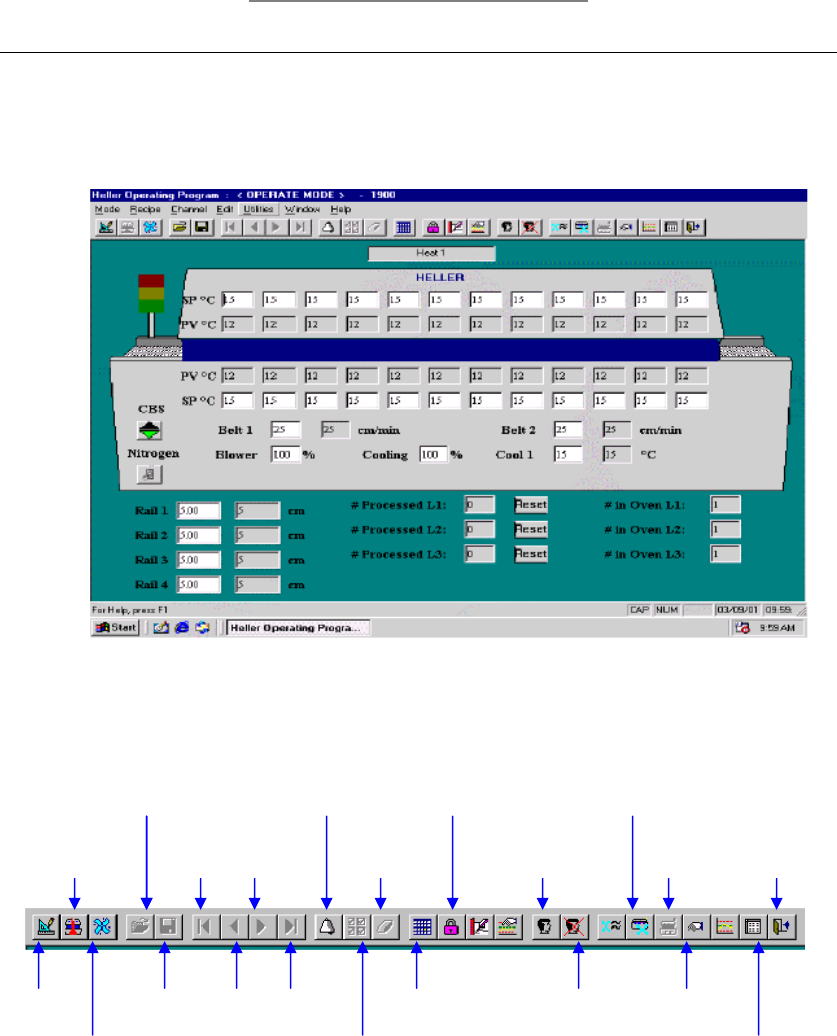

¾ 电脑屏幕上立即出现操作软体主画面如下：
SP:---设定值 Heat 1:----第一个加热器
PV:---实际值 Belt 1:----链条或链网的速度
图示:打开 错误信息显示 密码设定 设置加热区 BROWER
选择模式 第一区 前进 清除错误信息 变更用户 回到主界面 退出系统
编辑 存档 后退 最后一区 预约行程 取消用户 内部设定
冷却程式 确认错误信息 操作记录
¾ 关机步骤:
1. 首先点击 “COOLDOWN”图标
2. 待 Heller oven 的各加热区温度冷却到９５度以下
3. 再点击“退出系统”图标。
4. 关闭主电源
Address: 142A,B,East Lake Garden,dong Guan,Guang Dong,china
Tel: 86-769-2451865/2382245 Fax: 86-769-2451867 ---
14
HELLER 初级培训教材
3.2 Heller 部分参数的设置：

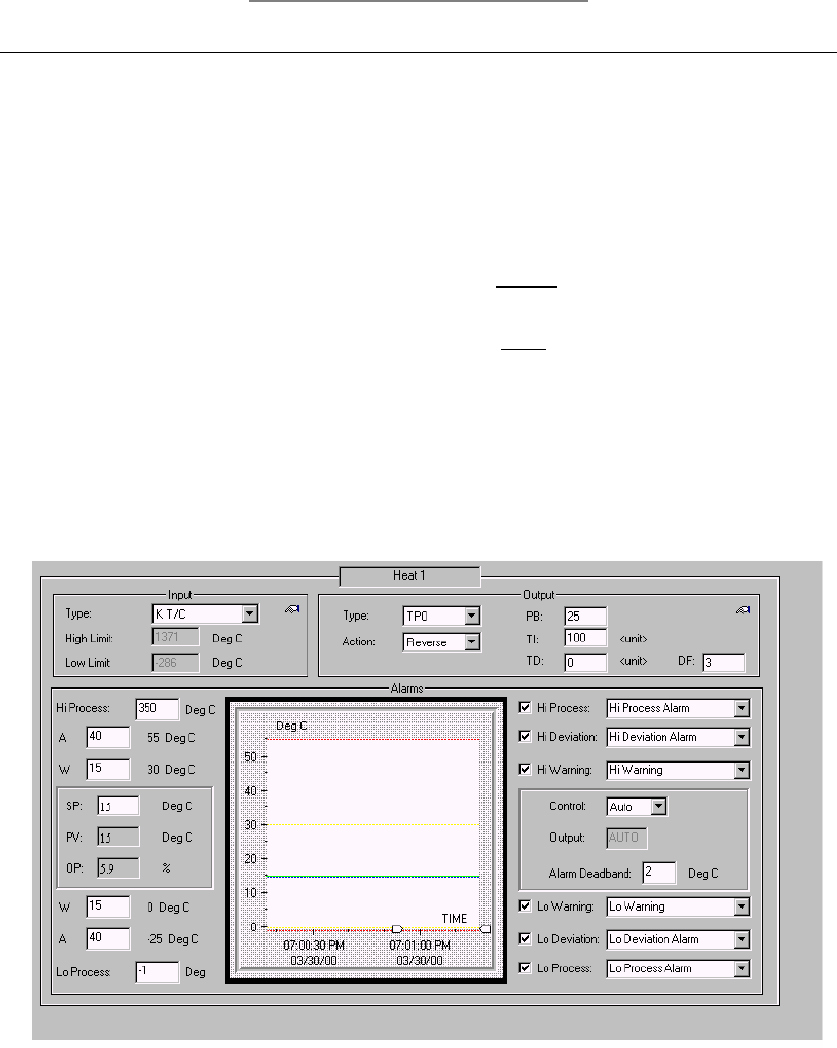

¾ 内部参数设定
输入（Input）:(如蓝色框线处) Type: K T/C (测温线型式)
输出（Output）:(如绿色筐线处) Type:
TPO(输出模式)
Action: Reverse(动作模式) PB,TI, TD,DF:可程式微积分控制器参数
Alarm: 警告危险设定（如红色筐线处）
Hi Process: 最高温度（速度）设定 Lo Process: 最低温度（速度）设定
A:---警告值设定 SP:---设定值
W:---危险值设定 PV:---实际值 OP:---输出功率值
¾ 警示灯
1. 在危险值设定（Warning）内为绿色
2. 在超过危险值设定（Warning）介于警告值设定（Alarm）之间为黄色
Address: 142A,B,East Lake Garden,dong Guan,Guang Dong,china
Tel: 86-769-2451865/2382245 Fax: 86-769-2451867 ---
15
HELLER 初级培训教材
3. 在超过警告值设定（Alarm）介于最高温度（速度）设定或最低温度（速
度）设定为红色。
中央图示：（如黄色筐线处）
红线―――警告值设定 蓝色―――SP 设定值
黄线―――危险值设定 绿线―――PV 实际值
z 启动警告危险设定（如粉红色筐线处）
z 可利用鼠标点击决定取消或启动各项功能（打勾为启动功能）
z 控制模式(Control)：自动(Auto)/手动(Manual)
z 输出功率（Output）:当以自动模式（Auto）时，无法改变输出功率
值，手动模式（Manual）时，可随意发迹输出功率值
¾ 错误讯息（见下图）
Alarm:（同内部设定）---警告危险设定（如 红色筐线处）
Hi Process: 最高温度（速度）设定 Lo Process: 最低温度（速度）设定
A:---警告值设定 SP:---设定值
W:---危险值设定 PV:---实际值 OP:---输出功率值
中央图示（如蓝色筐线处）
z 在危险值设定（Warning）内为绿色
z 在超过危险值设定（Warning）介于警告值设定（Alarm）之间为黄色
z 在超过警告值设定（Alarm）介于最高温度（速度）设定或最低温度（速
度）设定为红色
