HELLER 初级培训教材 如下图示： 错误讯息（ ALAEM MESSAGE ）显示（如粉红色筐线处） 即时显示目前错误讯息的状态 可用鼠标点击 确认所有错误讯息或一笔一笔勾选错误讯息， 再以滑鼠点 选清除所有错误讯息或清除一笔一笔经勾选之错误讯息 所有错误讯息皆需确认且清除， 警示灯才会变成绿灯， 若有任一笔错误讯息 未勾选及清除则警示灯会一直亮黄灯 重要信息 ¾ 操作纪录 时间（ TIME ） ：记录操作时间 使用（ OR…
HELLER 初级培训教材
3. 在超过警告值设定（Alarm）介于最高温度（速度）设定或最低温度（速
度）设定为红色。

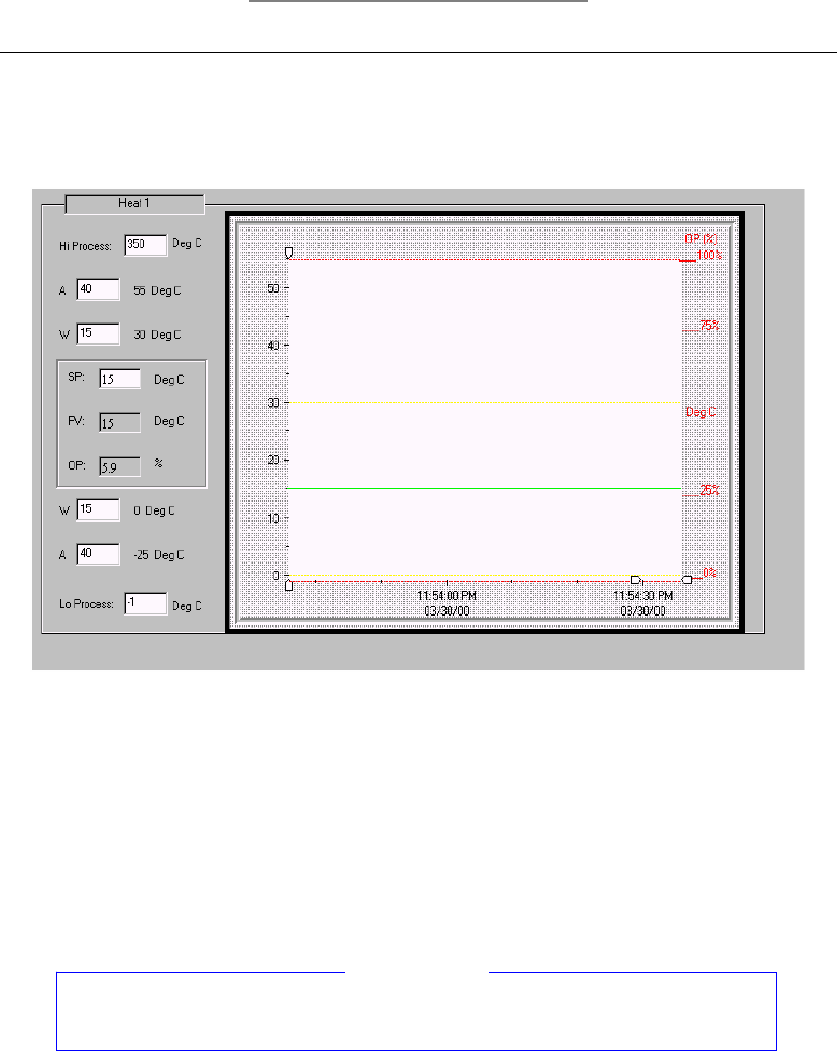

中央图示：（如黄色筐线处）
红线―――警告值设定 蓝色―――SP 设定值
黄线―――危险值设定 绿线―――PV 实际值
z 启动警告危险设定（如粉红色筐线处）
z 可利用鼠标点击决定取消或启动各项功能（打勾为启动功能）
z 控制模式(Control)：自动(Auto)/手动(Manual)
z 输出功率（Output）:当以自动模式（Auto）时，无法改变输出功率
值，手动模式（Manual）时，可随意发迹输出功率值
¾ 错误讯息（见下图）
Alarm:（同内部设定）---警告危险设定（如 红色筐线处）
Hi Process: 最高温度（速度）设定 Lo Process: 最低温度（速度）设定
A:---警告值设定 SP:---设定值
W:---危险值设定 PV:---实际值 OP:---输出功率值
中央图示（如蓝色筐线处）
z 在危险值设定（Warning）内为绿色
z 在超过危险值设定（Warning）介于警告值设定（Alarm）之间为黄色
z 在超过警告值设定（Alarm）介于最高温度（速度）设定或最低温度（速
度）设定为红色
Address: 142A,B,East Lake Garden,dong Guan,Guang Dong,china
Tel: 86-769-2451865/2382245 Fax: 86-769-2451867 ---
16
HELLER 初级培训教材
如下图示：
错误讯息（ALAEM MESSAGE）显示（如粉红色筐线处）
即时显示目前错误讯息的状态
可用鼠标点击 确认所有错误讯息或一笔一笔勾选错误讯息，再以滑鼠点
选清除所有错误讯息或清除一笔一笔经勾选之错误讯息
所有错误讯息皆需确认且清除，警示灯才会变成绿灯，若有任一笔错误讯息
未勾选及清除则警示灯会一直亮黄灯
重要信息
¾ 操作纪录
时间（TIME）：记录操作时间
使用（ORIGIN/USER）：记录操作，可设权限
操作型式（EVENT TYPE）：记录操作规程改变机器设定或机器本身的
Address: 142A,B,East Lake Garden,dong Guan,Guang Dong,china
Tel: 86-769-2451865/2382245 Fax: 86-769-2451867 ---
17
HELLER 初级培训教材
自动改变
如下图示：
注意：此记录的存档名称以日期自动产生
