Lange L eiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Ausgabe 06/2007 5 1 Mont ageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 1.1 Funktionale Beschreibung Die angelieferten Einheite n s…
Montageanleitung / Assembly instructions Option Lange Leiterplatte / Long Board Option SIPLACE D1 / D2
Ausgabe 06/2007 Edition
4
1.14 Lage der lokalen BE-Marken (bei zwei Marken je BE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
1.15 Lage der Inkpunkte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2 Assembly instructions Long board option SIPLACE D1 / D2 . . . . . . . . . . . . . . . 37
2.1 Description of the functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.2 Parts required. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.2.1 Retrofit kit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.2.2 Tools and consumables required. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.3 Basic principles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
2.4 Restrictions / requirements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
2.5 Safety instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
2.5.1 Definitions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
2.6 Assembling the Long board stopper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
2.6.1 Adjusting the stopper units . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.7 Functions in the SITEST program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
2.7.1 Setting the laser light barrier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
2.7.2 Extending the stopper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.8 Changes in SIPLACE PRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
2.8.1 Line configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
2.8.2 Set-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
2.9 Function check. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
2.10 Conversion for LBO on the flexible dual conveyor in single conveyor mode . . . . . . . . . . . . . 57
2.11 Diagrams. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
2.12 Basic principles of fiducial description (PCB design guidelines). . . . . . . . . . . . . . . . . . . . . . . 63
2.13 Position of the PCB fiducials . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
2.13.1 Sample description with 5 fiducials . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
2.13.2 Sample description with 4 fiducials . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
2.13.3 Sample description with 3 fiducials, 2 for each placement area . . . . . . . . . . . . . . . 66
2.13.4 Sample description with 3 fiducials in the area of overlap. . . . . . . . . . . . . . . . . . . . 66
2.14 Position of the local component fiducials (for two fiducials per component). . . . . . . . . . . . . 67
2.15 Position of the ink spots . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Lange Leiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2
Ausgabe 06/2007
5
1 Montageanleitung
Option Lange Leiterplatte
SIPLACE D1 / D2
1.1 Funktionale Beschreibung
Die angelieferten Einheiten sind vormontiert zum Einbau in LP-Transporte mit fester Transport-
wange rechts (siehe Zeichnungen Kapitel 1.11). 1
Falls die Maschine feste Transportwange links hat, müssen
Umbauten an den Einheiten vorge-
nommen werden (siehe Zeichnungen Kapitel 1.11). 1
1.2 Benötigte Teile
1.2.1 Montagesatz
Option Lange Leiterplatte D1,D2 Einfachtransport:
00119872-xx
Doppeltransport:
00119873-xx
LBO D1/D2 03049213-xx 1x 2x
1 St. Stopper BB1 Option lange LP 00371907-xx
1 St. Montagelehre LBO D1/D2 03049211-xx
Lange Leiterplatte (1 Lizenz) 00373251-xx 1x 1x
Montageanleitung Lange Leiterplatte D1/D2 00195374-xx 1x 1x
1
1.2.2 Benötigte Werkzeuge und Verbrauchsmittel
– Satz Inbusschlüssel
– Seitenschneider
– Taschenlampe
– Kabelbinder.
1
1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Lange Leiterplatte
Ausgabe 06/2007
6
1.3 Grundlagen
1

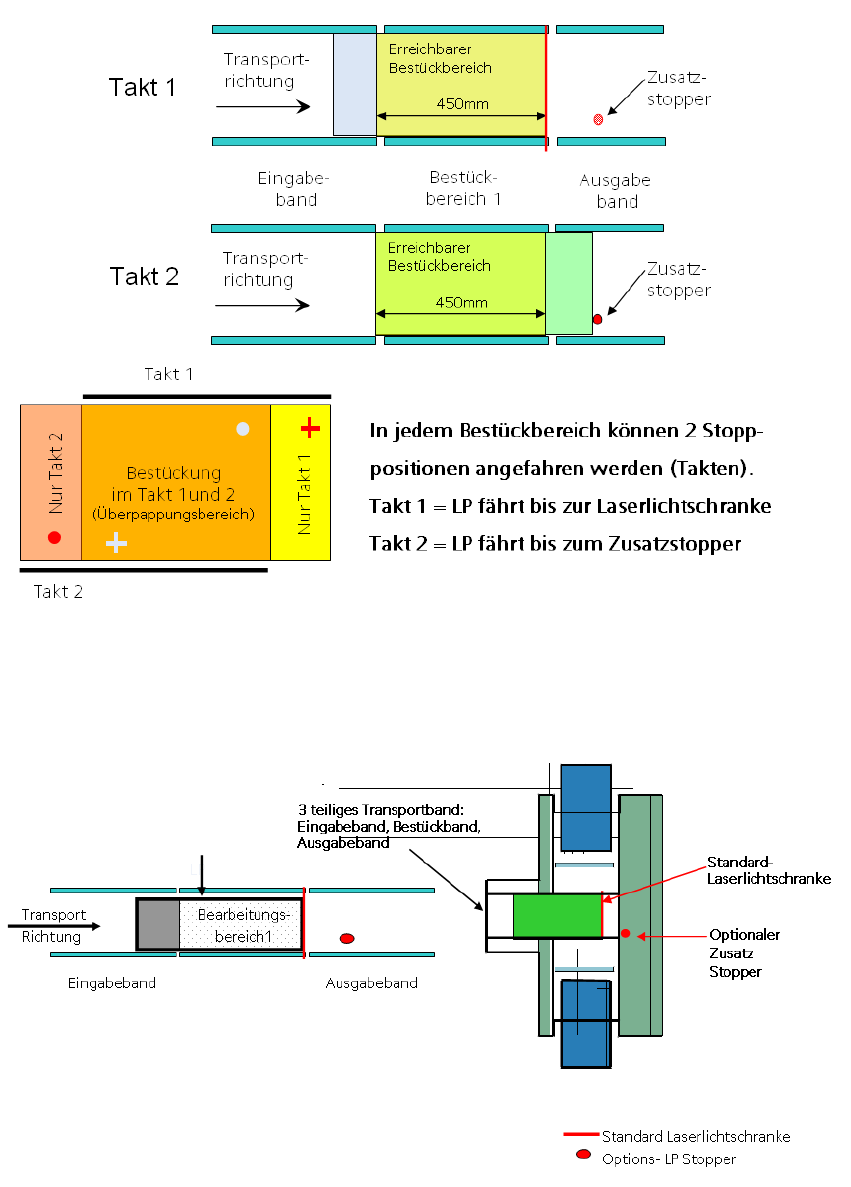

Bei langen Leiterplatten wird die Leiterplatte im Bearbeitungsbereich zuerst an der Laserlicht-
schranke gestoppt und bestückt. Anschließend wird die Leiterplatte bis zum zusätzlichen Stopper
getak
tet und bestückt. 1
1
