Lange L eiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Ausgabe 06/2007 17 1.7 Funktionen im SITEST Die Option muss im SITEST nich t ausgewählt werden . Sie wird durch das Anstecke n auf der Um -…
1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Lange Leiterplatte
Ausgabe 06/2007
16

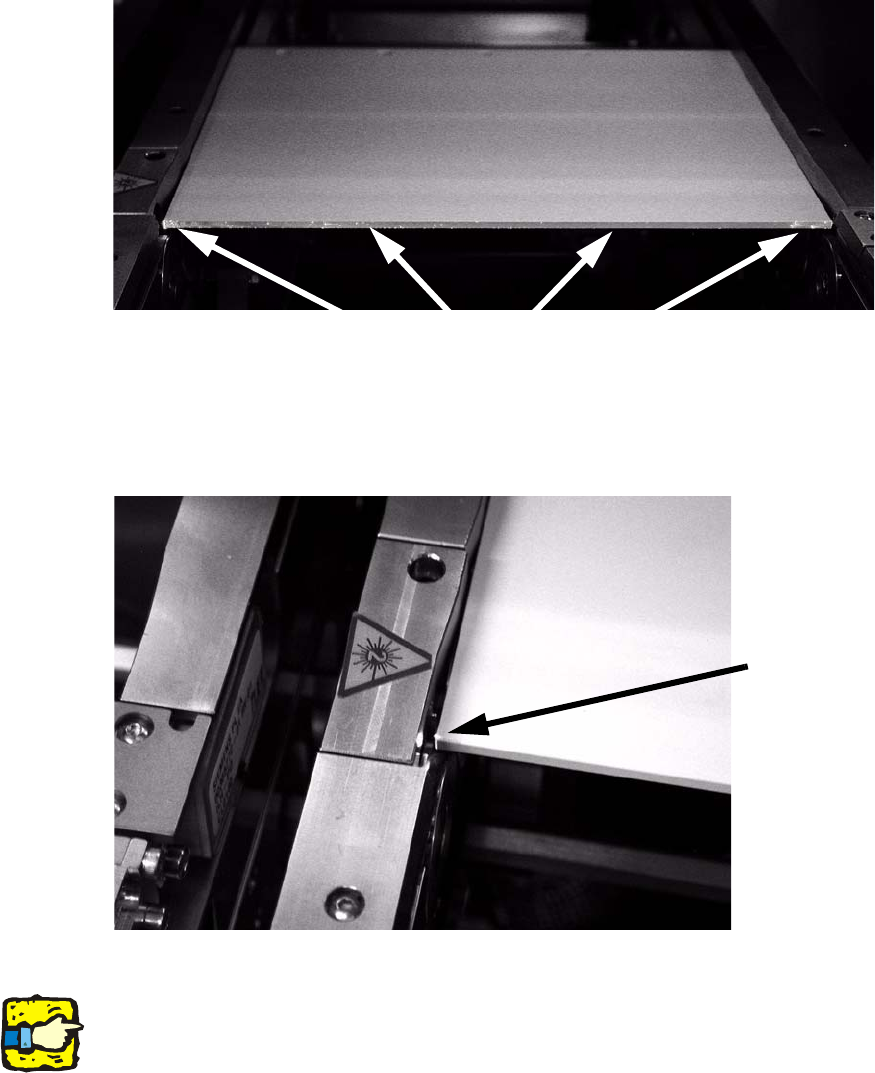

: Kontrollieren Sie, ob der Laserstrahl auf der gesamten Vorderkante der Einstelllehre zu sehen
ist. Sollte dies nicht der Fall sein, justieren Sie den Stopper so, daß der Laserstrahl sichtbar
wird.
: Lösen Sie dazu die Befestigungsschrauben des St
oppers, richten Sie ihn aus und ziehen die
Schrauben wieder an.
Laserpunkte müssen sichtbar sein
1
So sollte die Einstelllehre nicht in der Lichtschranke liegen, weil deren Strahl einseitig unterbro-
chen ist: 1
Der Strahl strahlt nicht
an der Einstellehre
entlang.
1
: Justieren Sie alle Stopper an allen Transportspuren.
1
Die Justierung muss nach jedem Aus- und Einbau der Stoppereinheit durchgeführt werden. 1
1
Lange Leiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2
Ausgabe 06/2007
17
1.7 Funktionen im SITEST
Die Option muss im SITEST nicht ausgewählt werden. Sie wird durch das Anstecken auf der Um-
setzplatine automatisch erkannt. 1
1.7.1 Setzen der Laserlichtschranke

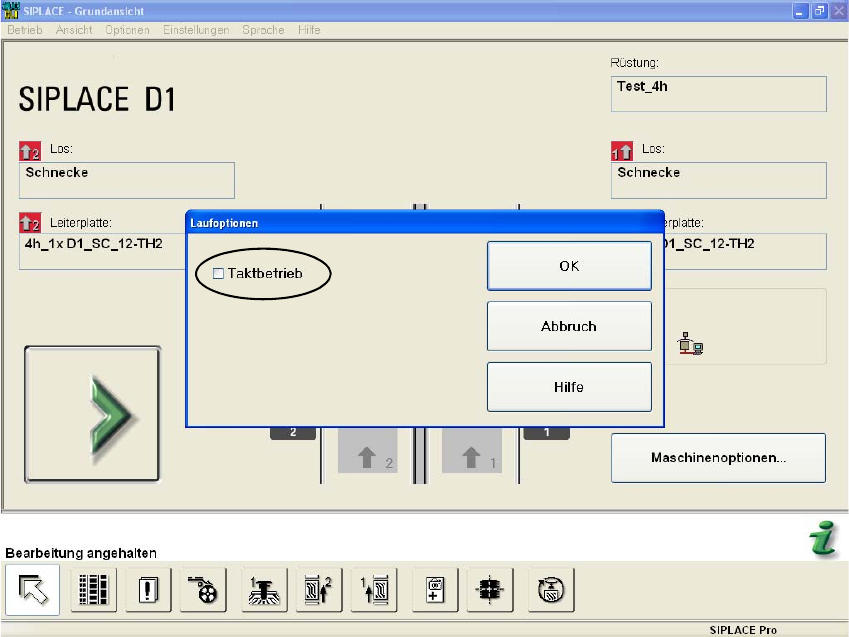

: Wählen Sie in der Grundansicht "Allgemeine Funktionen" --> "Laufoptionen" --> "Taktbetrieb".
1
1
: Starten Sie SITEST.
1
1
1
1
1
1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Lange Leiterplatte
Ausgabe 06/2007
18
: Wählen Sie "Ein-/Ausgabefunktionen".
Ein-/Ausgabefunktionen
1
1
: Klicken Sie die Buttons, um die Einstellungen für die Laserlichtschranken zu treffen.
Wählen Sie die jeweilige Transportspur aus.
1
