1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Lange Leiterplatte Ausgabe 06/2007 18 : Wählen Sie "Ein-/Ausgabefunktion en". Ein-/Ausgabefunktionen 1 1 : Klicken Sie die Bu ttons, um die Einstellu…
Lange Leiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2
Ausgabe 06/2007
17
1.7 Funktionen im SITEST
Die Option muss im SITEST nicht ausgewählt werden. Sie wird durch das Anstecken auf der Um-
setzplatine automatisch erkannt. 1
1.7.1 Setzen der Laserlichtschranke
: Wählen Sie in der Grundansicht "Allgemeine Funktionen" --> "Laufoptionen" --> "Taktbetrieb".
1
1
: Starten Sie SITEST.
1
1
1
1
1
1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Lange Leiterplatte
Ausgabe 06/2007
18
: Wählen Sie "Ein-/Ausgabefunktionen".
Ein-/Ausgabefunktionen
1
1
: Klicken Sie die Buttons, um die Einstellungen für die Laserlichtschranken zu treffen.
Wählen Sie die jeweilige Transportspur aus.
1
1
Lange Leiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2
Ausgabe 06/2007
19

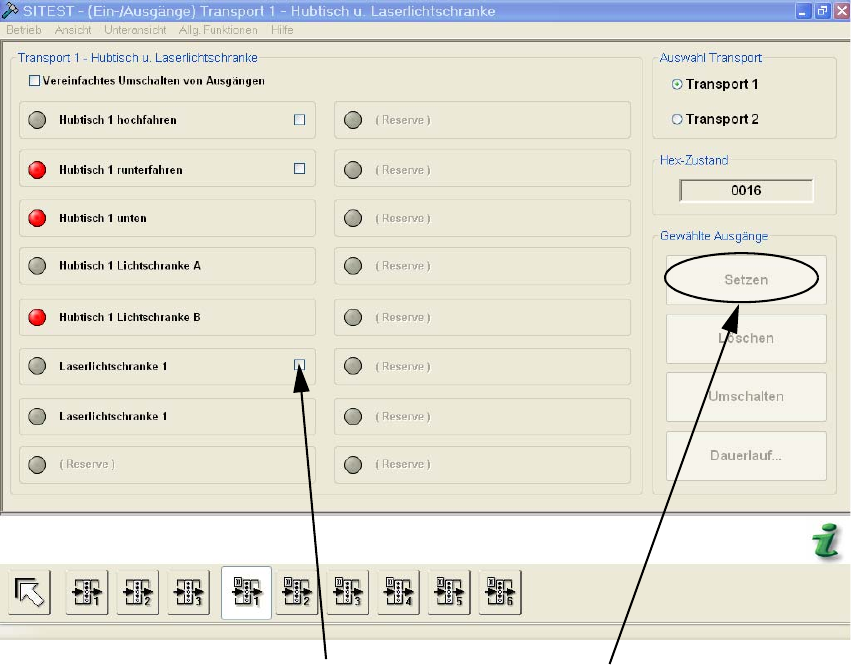

: Klicken Sie die Felder hinter "Laserlichtschranke" und auf das erscheinende Feld "Setzen".
Kästchen "Laserlicht-
schranke" anklicken
"Setzen" anklicken
1
1
1
1
1
1
1
1
1
1
1
