WASTE TAPE DUCT(PQ) 残テープダクト(PQ) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 5 GFPQ3010 1 BKT, SUPPORT ＢＫＴ 支え FE NOTE.1 6 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X01…
A
AA
CC
DD
AA
CC
DD
BB
BB
17
16
15
17
16
14
13
14
16
17
13.1
17
16
15
18
22
23
24
25
5
6
7
8
8
7
6
9
12
11
10
12
11
10
26
27
28
29
27
28
29
26
26
29
28
27
26
29
28
27
100
PTS-XP243E-08JE

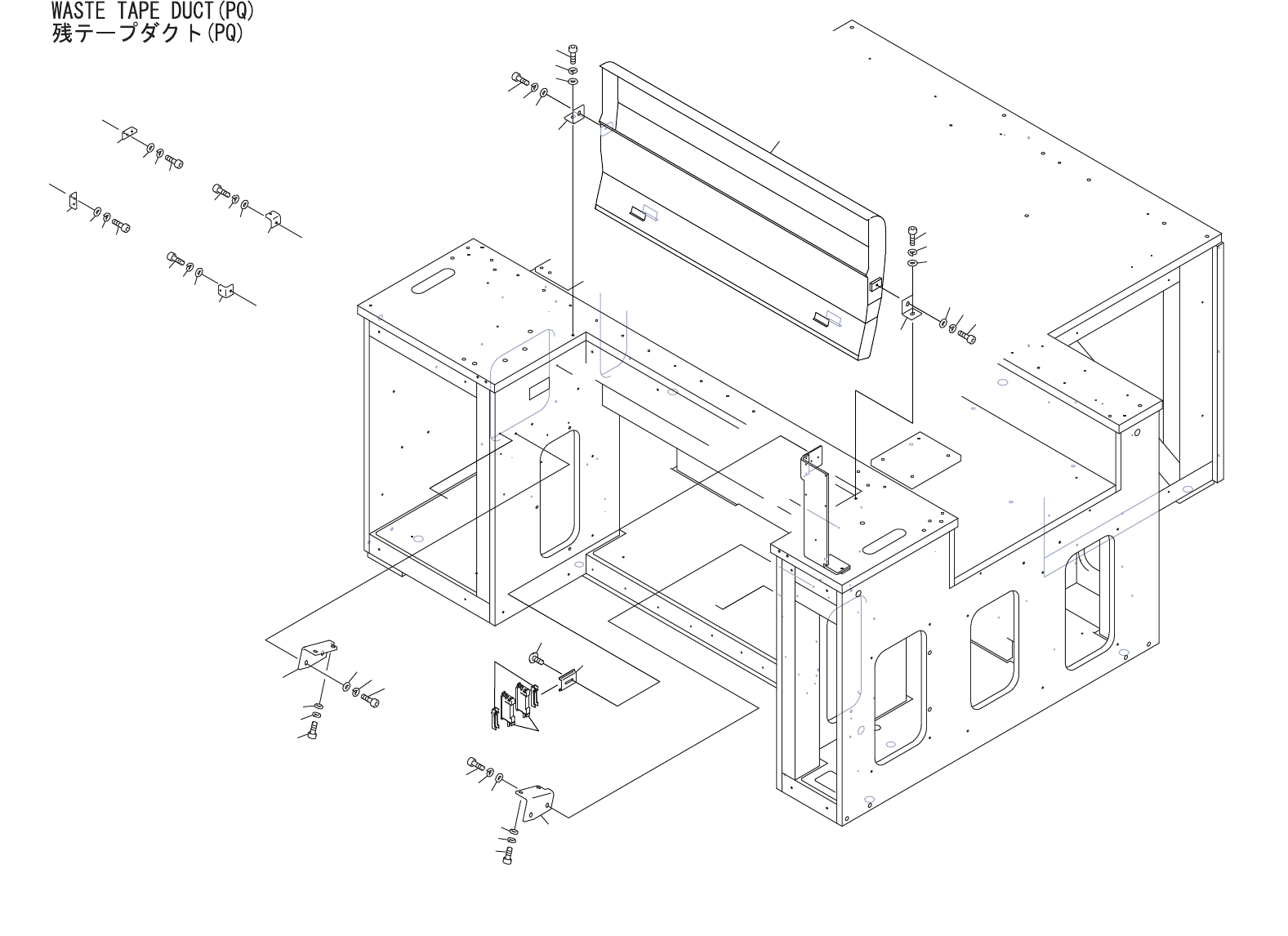

WASTE TAPE DUCT(PQ)
残テープダクト(PQ)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
5 GFPQ3010 1 BKT, SUPPORT ＢＫＴ 支え FE NOTE.1
6 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE NOTE.1
7 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE NOTE.1
8 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE NOTE.1
9 GFPQ3020 1 BKT, SUPPORT ＢＫＴ 支え FE NOTE.1
10 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE NOTE.1
11 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE NOTE.1
12 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE NOTE.1
13 DNPQ3160 1 BKT ＢＫＴ FE
13.1 DNPQ3170 1 BKT ＢＫＴ FE
14 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
15 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
16 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
17 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
18 ADEPQ8025 1 DUCT ダクト OT
22 BHPP1880 1 RAIL レール OT
23 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
24 A5043T 2 RETAINER, RAIL 押え レール PFP-M OT
25 GFPQ1021 2 AMPLIFIER, SENSOR アンプ センサ OT
26 DNPQ0071 4 BKT ＢＫＴ FE NOTE.2
27 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE NOTE.2
28 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE NOTE.2
29 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE NOTE.2
NOTE.1：Not required when using no waste tape processing unit installed.
：残テープ処理ユニット無し仕様時には不要となります。
NOTE.2：Not required when using fixed device table.
：固定デバイステーブル仕様時には不要となります。
