BOARD LIFTER(QC) 1/2 基板リフタ(QC) 1/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DEQC0691 1 BKT ＢＫＴ FE 2 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE 3 W1022A 2 …
A
Vacuum back
up pins(Option)
Vacuum back
up pins(Option)
Vacuum back
up pins(Option)
AA
AA
Soft back
up pins(Option)
33
17
16
12.1
12.1
18
22
24
23
35.2
35.1
15
33
35
32
12
14
50
17
16
51
32.1
32.2
32.3
35.2
35.1
35
35
35
32
32
32
28
28
27.2
27
26
29
25
27.1
33
15
27
26
27.1
27.2
24
23
18
25
22
45
3
2
4
9
10
11
8
5
6
7
33
41
42
40
43
1
29
55
62
56
52
61
60
60
59
58
57
54
53
32.1
32.2
32.3
35.2
35.1
35.2
35.1
32.1
32.2
32.3
32.1
32.2
32.3
39.1
39
13
63
64
65
66
67
68
69
45
4.0N m
104
PTS-XP243E-08JE

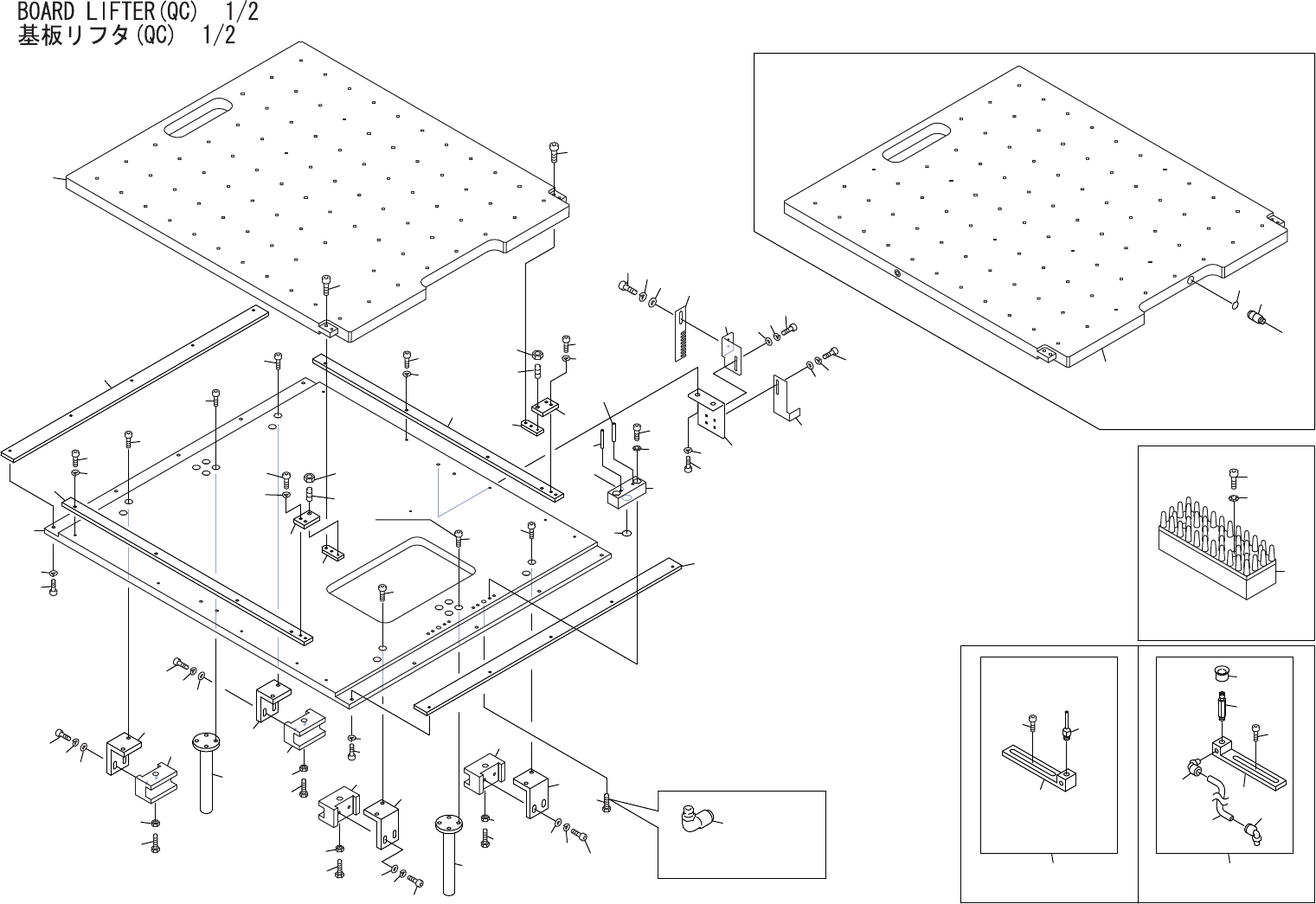

BOARD LIFTER(QC) 1/2
基板リフタ(QC) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEQC0691 1 BKT ＢＫＴ FE
2 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 GFQC1211 1 DOG ドッグ FE
5 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
8 DEQC0721 1 DOG ドッグ FE
9 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
12 GFQC1010 1 PLATE プレート AL
12.1 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
13 GFQC1090 1 PLATE プレート AL Option(Vacuum back up pins)
14 GFQC1350 1 PLATE プレート AL
15 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
16 H5276A 10 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 DBPP0130 2 PLATE プレート FE
22 DBPP0150 2 GUIDE ガイド FE
23 H5276A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
24 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 DBPP0161 2 BKT ＢＫＴ FE
26 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
27 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
27.1 H3165A 2 PLUNGER, BALL プランジャ ボール BST- 4 OT
27.2 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
28 DBPP0170 2 GUIDE ガイド FE
29 BHPP0070 2 PLATE プレート FE
32 BHPP0090 4 BKT ＢＫＴ FE
32.1 H5290A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
32.2 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
32.3 W1043A 8 WASHER, FLAT ワッシャ 平 4W- 4 FE
33 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
35 BHPP0101 4 GUIDE ガイド FE
35.1 H5174A 4 BOLT, HEX ボルト 六角 M04X040 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
35.2 N1080A 4 NUT, HEX ナット 六角 M 4 P=0.7 FE
39 BHPP0220 1 PIN ピン FE Option(Vacuum back up pins)
105
PTS-XP243E-08JE
BOARD LIFTER(QC) 1/2
基板リフタ(QC) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39.1 A5090A 1 O RING Ｏリング P 6 OT Option(Vacuum back up pins)
40 GFQC1340 1 BLOCK ブロック FE
41 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
42 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
43 A5091A 1 O RING Ｏリング 1AP-7 OT
45 H2048A 2 PIN, SPRING ピン スプリング 3ﾟX10 OT
50 H5181A 1 BOLT, HEX ボルト 六角 M06X012 10.9 FE
51 Y3079R 1 UNION, ELBOW ユニオン エルボ KQ2L06-M6 OT Option(Vacuum back up pins)
52 ABHPP8020 4 PIN, BACKUP ピン バックアップ OT
53 BHPP0240 4 BKT ＢＫＴ FE
54 BHPP0260 4 PIN, BACKUP ピン バックアップ FE
55 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
56 ABHPP8010 4 PIN, BACKUP ピン バックアップ OT Option(Vacuum back up pins)
57 BHPP0240 4 BKT ＢＫＴ FE Option(Vacuum back up pins)
58 BHPP0250 4 PIN, BACKUP ピン バックアップ FE Option(Vacuum back up pins)
59 H1189A 4 PAD パット VP-15RS OT Option(Vacuum back up pins)
60 A4042A 8 ELBOW エルボ PL 6-M5M OT Option(Vacuum back up pins)
61 T2063A 4 TUBE チューブ TU0604B-20 OT Option(Vacuum back up pins)
62 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
63 GFQC1190 1 DOG ドッグ FE
64 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
65 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
66 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
67 AGFQC8000 1 PLATE, BACKUP プレート バックアップ OT Option(Soft back up pins)
68 H5305A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X030 FE Option(Soft back up pins)
69 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE Option(Soft back up pins)
