C C C C A A B B A A D D D D E E A E E B B 47 48 8 7 6 35 35 49 46 9 18 60 62 61 59 19.1 19.1 5 19.1 29 28 10.2 10.3 10.2 10.3 18 19 18 19 38 38 56 56 10.1 10.1 28 29 42 42 17 21 27 27 20 22 10 10 23 15 16 14 10.2 10.3 29…
This page intentionally blank.
107
PTS-XP243E-08JE
CC
CC
AA
BB
AA
DD
DD
EE
A
EE
BB
47
48
8
7
6
35
35
49
46
9
18
60
62
61
59
19.1
19.1
5
19.1
29
28
10.2
10.3
10.2
10.3
18
19
18
19
38
38
56
56
10.1
10.1
28
29
42
42
17
21
27
27
20
22
10
10
23
15
16
14
10.2
10.3
29
28
10.2
10.3
19.1
19.1
18
19
19
38
38
56
56
10.1
10.1
19.1
15
16
28
29
42
42
14
17
27
27
22
10
10
23
40
3
4
2
40
39
39
60
62
61
59
25
26
34
34
33
32
34
34
33
31
24
37
37
35
43
37
36
35
13.1
13.2
52
51
50
35
35
35
35
12
13
11
50
57
58
63
65
64
41
41
68
67
69
66
108
PTS-XP243E-08JE

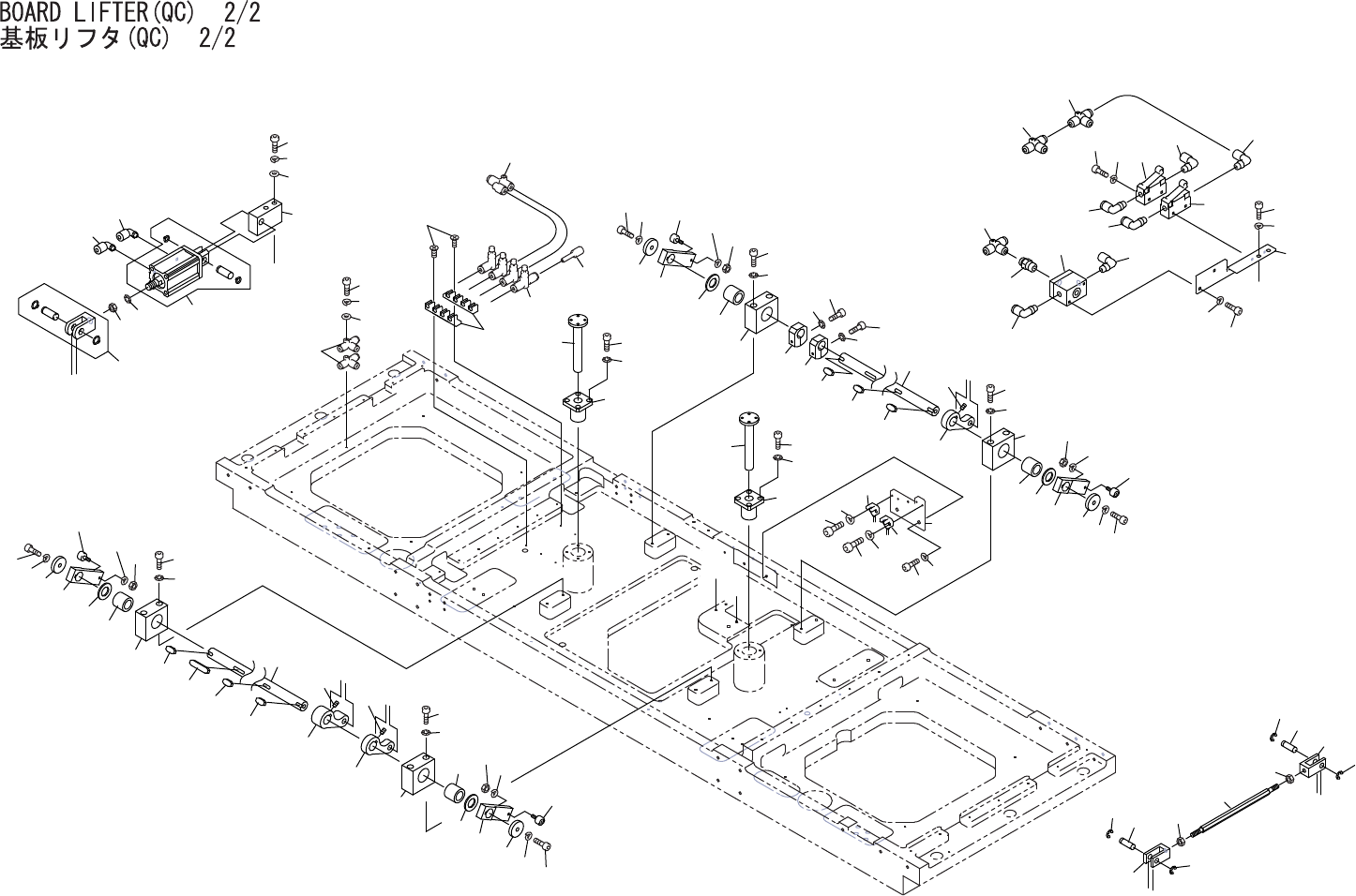

BOARD LIFTER(QC) 2/2
基板リフタ(QC) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 DEQC0703 1 BKT, SENSOR ＢＫＴ センサ FE
3 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
4 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 DBPP0010 1 KEY キー FE
6 DBPP0030 1 BKT ＢＫＴ FE
7 H5331A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X045 FE
8 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
9 W1051A 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X125(1W-6) FE
10 DBPP0071 4 ARM アーム FE
10.1 K1108A 4 CAM FOLLOWER カムフォロア CF4-A OT
10.2 N1080A 4 NUT, HEX ナット 六角 M 4 P=0.7 FE
10.3 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 DBPP0080 1 BKT ＢＫＴ FE
12 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
13.1 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
13.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 DBPP0090 2 DOG ドッグ FE
15 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
16 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
17 DBPP0101 2 SHAFT シャフト FE
18 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
19 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
19.1 IPB5960 6 KEY キー FE
20 DBPP0181 1 ARM アーム FE
21 N4021A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X006 ｸﾎﾞﾐｻｷ FE
22 DBPP0191 2 ARM アーム FE
23 N4019T 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X005 ｸﾎﾞﾐｻｷ FE
24 BHPP0140 1 JOINT ジョイント FE
25 N1088A 1 NUT, HEX ナット 六角 M 6-L FE
26 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
27 BHPP0330 4 HOUSING ハウジング FE
28 H5307A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X040 FE
29 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
31 NPT0700 1 KNUCKLE ナックル FE
32 NPT0710 1 KNUCKLE ナックル FE
33 NPT0770 2 PIN ピン FE
34 S1024A 4 CIR-CLIP サークリップ ST-EW- 6 FE
