PTS-XP243E-08JE - 第113页
CONVEYOR(QC) 1/6 コンベア(QC) 1/6 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DEQC0044 1 BKT ＢＫＴ FE 2 H5324A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE 3 W1024A 3 WASHE…
A
Reverse flow
Reverse flow
34
33
31
30
38
40
39
58
57
32
56
28
27
37
36
26
29
78
77
77
78
8
8
65
44
46
45
45
46
3
2
47
59
11
12
10
95
22
24
25
49
48
48
49
1
94
94
21
23
21
22
24
25
23
73
72
95
60
61
71.1
14
15
22
21
13
22
21
19
9
62
35
17
18
16
20
28
27
36
37
63
64
82
26
78
78
77
95
95
68
74
89
88
86
79
81
80
80
81
87
91
90
12
11
54
55
78
78
77
34
33
31
30
11
12
73
72
51
52
54
55
6
5
70
69
94
94
29
82
10
10
71
32
53
50
75
76
84
85
83
93
84
85
83
92
93
92
67
66
35
42
43
41
4
12
10
11
71.2
19.1
96
97
78.1
78.1
78.1
78.1
78.1
78.1
7
7.1
7
7.1
112
PTS-XP243E-08JE

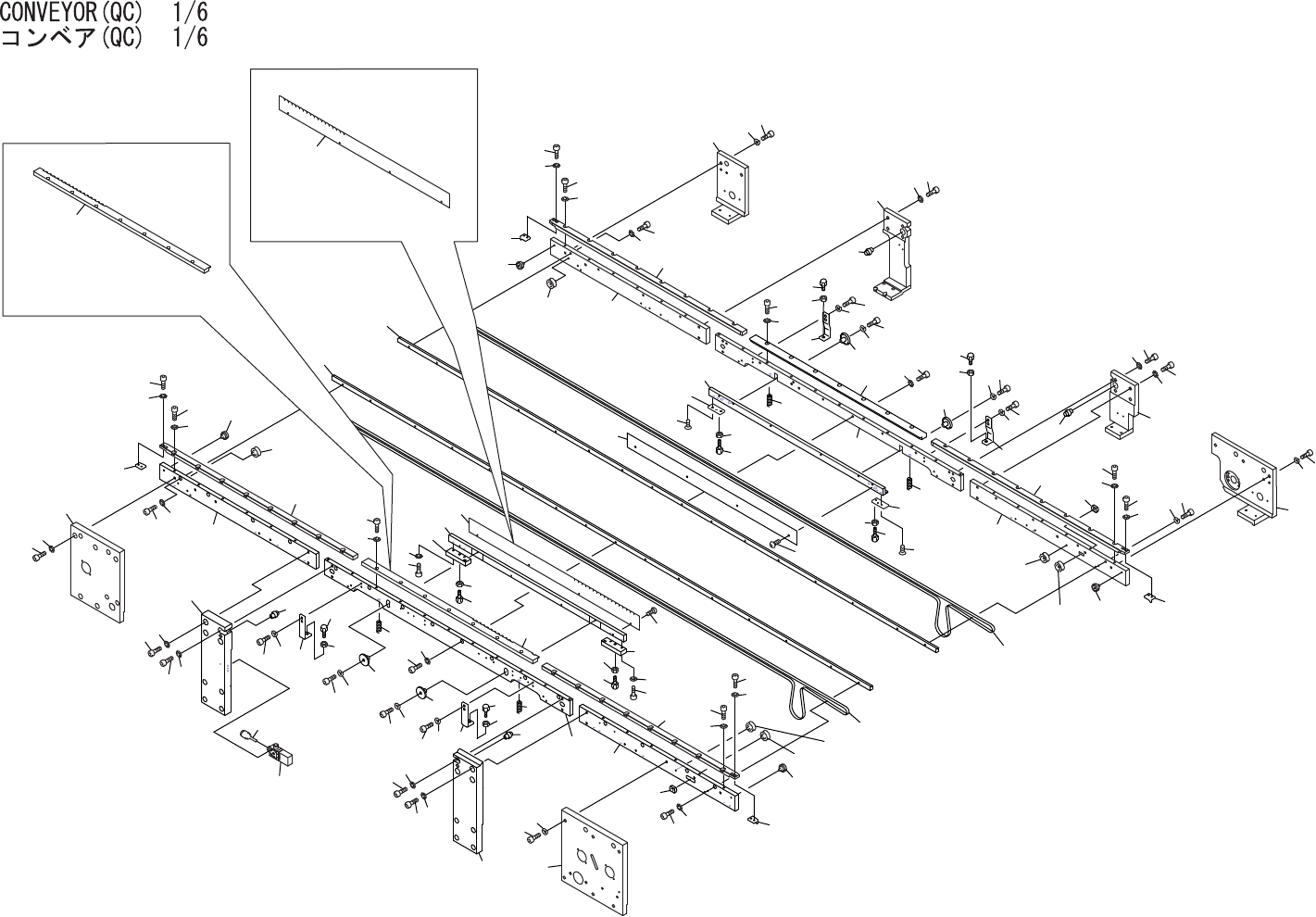

CONVEYOR(QC) 1/6
コンベア(QC) 1/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEQC0044 1 BKT ＢＫＴ FE
2 H5324A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
3 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNQC1421 1 BKT ＢＫＴ FE
5 H5323A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
6 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
7 DEQC0220 2 CONVEYOR, BELT コンベア ベルト OT
7.1 GGQC1531 2 CONVEYOR, BELT コンベア ベルト OT Thin panel option
8 DEQC0230 2 GUIDE, BELT ガイド ベルト AL
9 DEQC0241 1 PLATE プレート AL
10 DEQC0252 4 GUIDE ガイド FE
11 H52626 4 BOLT, HEX SOCKET ボルト 六角穴 M3X16 FE
12 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 DEQC0261 1 BLOCK ブロック FE
14 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
15 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
16 DEQC0271 1 BLOCK ブロック FE
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 GFQC1120 1 PLATE プレート FE
19.1 GFQC1120 1 PLATE プレート FE Reverse flow
20 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
21 DEQC0300 4 STOPPER ストッパ FE
22 N1082A 4 NUT, HEX ナット 六角 M 5 P=0.8 FE
23 DEQC0311 2 BKT ＢＫＴ FE
24 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
25 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 DEQC0350 2 GUIDE ガイド FE
27 H5273T 4 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
28 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
29 DEQC0360 2 GUIDE ガイド FE
30 H5273T 4 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
31 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 DEQC0382 2 GUIDE, BOARD ガイド 基板 FE
33 H5288A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
34 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
35 DEQC0392 2 GUIDE, BOARD ガイド 基板 FE
36 H5288A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
113
PTS-XP243E-08JE
CONVEYOR(QC) 1/6
コンベア(QC) 1/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
38 DEQC0452 1 BKT ＢＫＴ FE
39 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
40 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
41 DNQC1431 1 BKT ＢＫＴ FE
42 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
43 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
44 DNQC1295 1 BKT ＢＫＴ FE
45 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
46 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
47 DNQC1302 1 BKT ＢＫＴ FE
48 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
49 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
50 DNQC1381 1 BKT ＢＫＴ FE
51 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
52 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
53 DNQC1373 1 BKT ＢＫＴ FE
54 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
55 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
56 DEQC0602 1 PLATE プレート FE
57 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
58 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
59 DEQC0613 1 PLATE プレート FE
60 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
61 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
62 DEQC0624 1 PLATE プレート FE
63 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
64 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
65 DEQC0634 1 PLATE プレート FE
66 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
67 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
68 DEQC0645 1 PLATE プレート FE
69 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
70 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
71 DEQC0883 1 RETAINER, RAIL 押え レール FE
71.1 GFQC1290 1 RETAINER, RAIL 押え レール FE
71.2 GFQC1081 1 RETAINER, RAIL 押え レール FE Reverse flow
72 H5288A 14 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
114
