CONVEYOR(QC) 1/6
コンベア(QC) 1/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 W1011A 14 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
74 DNQC1112 1 PLATE プレート FE
75 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
76 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
77 ADBPP8011 4 PULLEY プーリ OT
78 ADBPP8021 6 PULLEY プーリ OT
78.1 AGGQC8080 6 PULLEY プーリ OT Thin panel option
79 DBPP0410 1 PLATE プレート AL
80 DBPP0420 2 STOPPER ストッパ FE
81 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
82 N10790 2 NUT, SQUARE ナット 四角 M 4 P=0.7(3ｶ ｼﾛ) FE
83 DBPP0721 2 BKT ＢＫＴ FE
84 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
85 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
86 BHPP1120 1 PLATE プレート FE
87 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
88 DNQC1340 1 PLATE プレート FE
89 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
90 DNQC1350 1 PLATE プレート FE
91 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
92 PPT0540 2 STOPPER ストッパ FE
93 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
94 PPT1531 4 PIN, ECCENTRIC ピン 偏心 FE
95 S3020T 4 SPRING スプリング WF5-30 OT
96 H1007B 1 GENERATOR, VACUUM 発生器 真空 VSB-H05-44 OT
97 Y3069B 1 UNION ユニオン KQ2R06-04 OT
115
PTS-XP243E-08JE
A
C
C
D
D
AA
AA
C
AA
XP-242E
XP-243E
XP-142E
XP-143E
A
A
D
BB
XP-242E
XP-243E
CC
XP-142E
XP-143E
CC
CC
4
6
5
20
21
7
7
19.1
9
8
9
8
9
8
7
19.1
21
20
6
5
9
8
7
56
4
30
31
32
29
25
53
54
22
23
26
27
28
15
41
42
40
71
75
74
16
17
18
16
17
18
33
35
34
37
38
39
53
54
36
44
45
48
46
47
49
50
51
52
72
73
70
69
68
1
76
76.1
76.2
1
2
3
7
9
8
7
9
8
53
54
81
82
83
86
87
92
84
85
56
19
21
20
56
9
8
7
9
8
7
88
89
91
90
93
94
19.1
56
24
24
116
PTS-XP243E-08JE

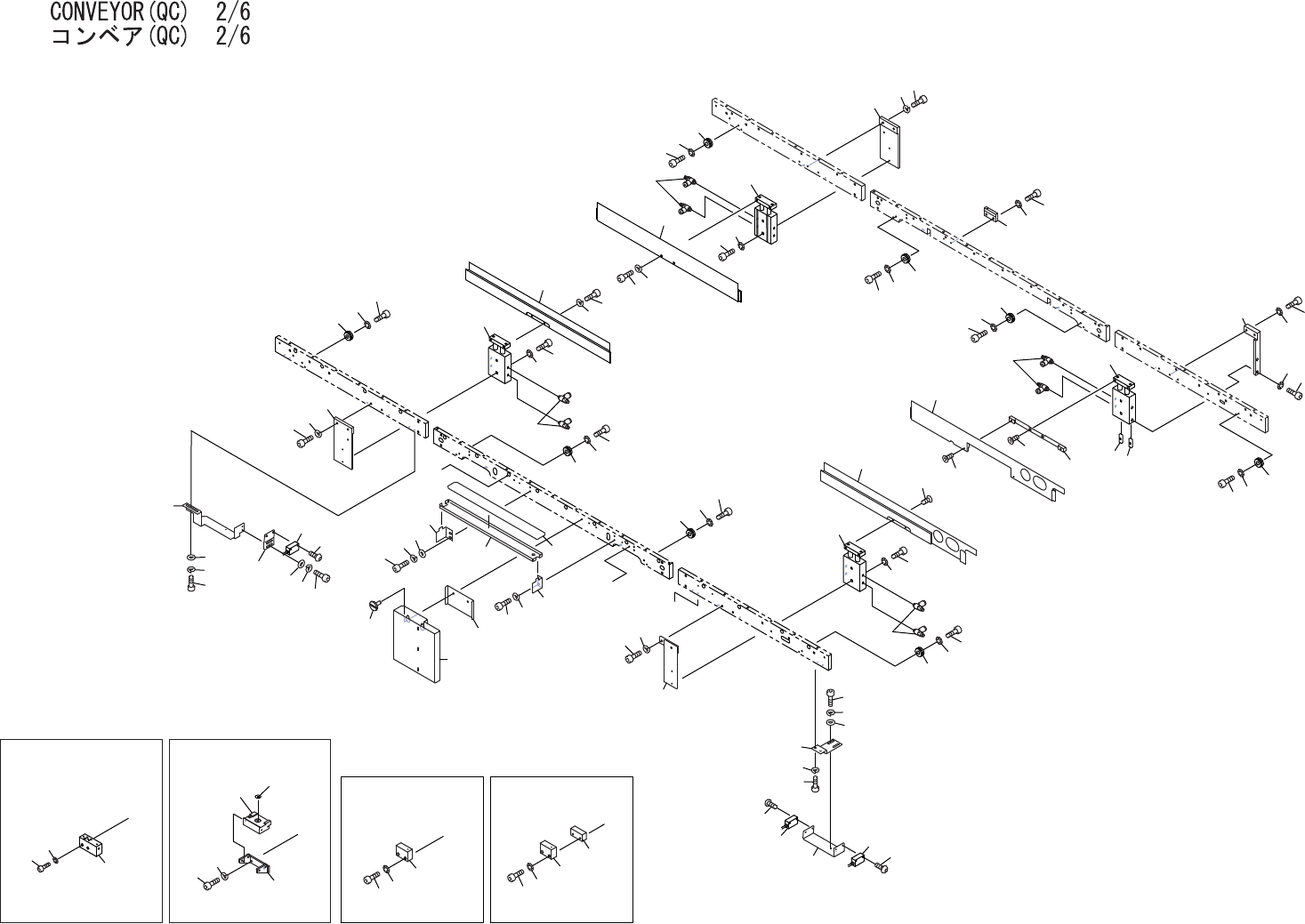

CONVEYOR(QC) 2/6
