CONVEYOR(QC) 3/6 コンベア(QC) 3/6 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 2 DNQC1390 2 GUIDE ガイド OT 3 H5277A 14 BOLT, HEX SOCKET ボルト 六 角穴 M03X012 FE 4 DEQC0044 1 …
A
CC
EE
AA
FF
BB
FF
DD
CC
EE
DD
AA
BB
108
66
64
71
72
70
63
47
46
58
59
57
47.1
47.2
77
78
45
90
62
89
61
65
97
76
97
87
87
56
55
54
60
28
29
27
77
78
76
87
96
96
69
72.1
88
99
96
65.1
88
96
99
34
97
36.1
107
104
104
24
23
103
6.2
6.1
35
36
17
97
99
96
96
88
29.1
26
4
25
33
78
77
76
87
90
95
37
42
44
43
5
6
18
105
105
89
22
19
31
97
87
97
15.1
114
117
116
39
38
115
103
3
2
15
13
16
14
41
40
10
11
12
9.1
9
8.1
8
92
50
49
53
52
102
101
30
79
91
98
94
98
93
79.1
86
100
7
48
51
102
101
100
75
74
84
112
113
111
73
109
110
32
32
82.1
83
97
82
85
97
75.1
3
2
120

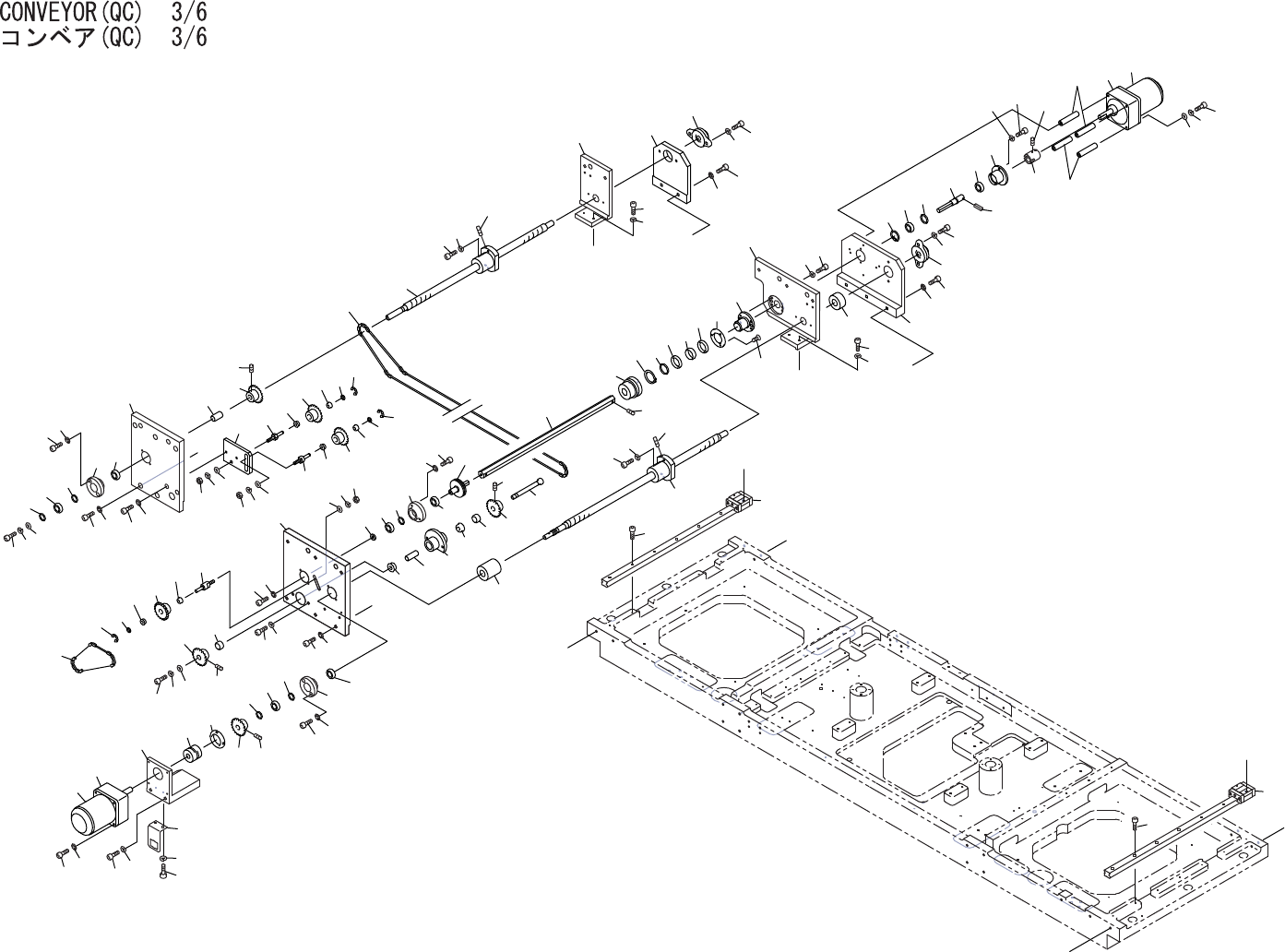

PTS-XP243E-08JE
CONVEYOR(QC) 3/6
コンベア(QC) 3/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 DNQC1390 2 GUIDE ガイド OT
3 H5277A 14 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
4 DEQC0044 1 BKT ＢＫＴ FE
5 H5324A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
6 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
6.1
H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020
FE
6.2
W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M
FE
7 DNQC1421 1 BKT ＢＫＴ FE
8 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
8.1 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
9
H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010
FE
9.1
W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M
FE
10 DNQC1160 1 PLATE プレート FE
11 H5326A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
12 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
13 DEQC0070 1 BALL SCREW ボールネジ OT
14 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
15.1
N1020C 1 NUT, FINE U ナット ファインＵ FU00
FE
16 N4045H 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X006ｸﾎﾞﾐｻｷ FE
17 DEQC0080 1 COLLAR カラー FE
18 DEQC0090 1 COLLAR カラー FE
19 DEQC0100 1 BKT ＢＫＴ FE
22 DEQC0111 1 SHAFT シャフト FE
23 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
24 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 DEQC0120 1 SHAFT シャフト FE
27 N1082A 1 NUT, HEX ナット 六角 M 5 P=0.8 FE
28 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
29 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
29.1
S1022A 1 CIR-CLIP サークリップ ST-EW- 4
FE
30 DEQC0130 1 STOPPER ストッパ PL
31 DEQC0140 1 STOPPER ストッパ PL
32 DEQC0150 4 SUPPORT COLUMN 支柱 FE
33 DEQC0160 1 COLLAR カラー FE
34 DEQC0171 1 PULLEY プーリ FE
121
PTS-XP243E-08JE
CONVEYOR(QC) 3/6
コンベア(QC) 3/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 H5299A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
36 W1012A 1 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
36.1
W10878 1 WASHER ワッシャ WSSB12-5-3
OT
37 DEQC0182 1 BKT, MOTOR ＢＫＴ モータ FE
38 H5336A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X090 FE
39 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
40 DEQC0190 1 SHAFT シャフト FE
41 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
42 DEQC0430 2 BKT, TERMINAL ＢＫＴ ターミナル FE
43 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
44 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
45 DEQC0452 1 BKT ＢＫＴ FE
46 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
47 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
47.1
H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015
FE
47.2
W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L
FE
48 DNQC1431 1 BKT ＢＫＴ FE
49 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
50 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
51 DEQC0470 1 PLATE プレート FE
52 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
53 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
54 DEQC0480 1 BALL SCREW ボールネジ OT
55 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
56 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
57 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
58 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
59 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
60 N4045H 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X006ｸﾎﾞﾐｻｷ FE
61 DEQC0490 1 COLLAR カラー FE
62 DEQC0501 1 SHAFT シャフト FE
63 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
64 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
65 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
65.1
S1022A 1 CIR-CLIP サークリップ ST-EW- 4
FE
66 DEQC0511 1 BKT ＢＫＴ FE
69 DEQC0520 1 SHAFT シャフト FE
122
