CONVEYOR(QC) 5/6 コンベア(QC) 5/6 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DNQC1400 1 GUIDE ガイド OT 1.1 H5277A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE 2 DNQC1410 1…
A
31
33
35
34
32
30
30
1
1.1
6
8
7
30
30
2
2.1
3
5
4
36
37
38
39
44
45
46
47
41
42
43
40
44
47
46
45
36.1
40.1
130
PTS-XP243E-08JE

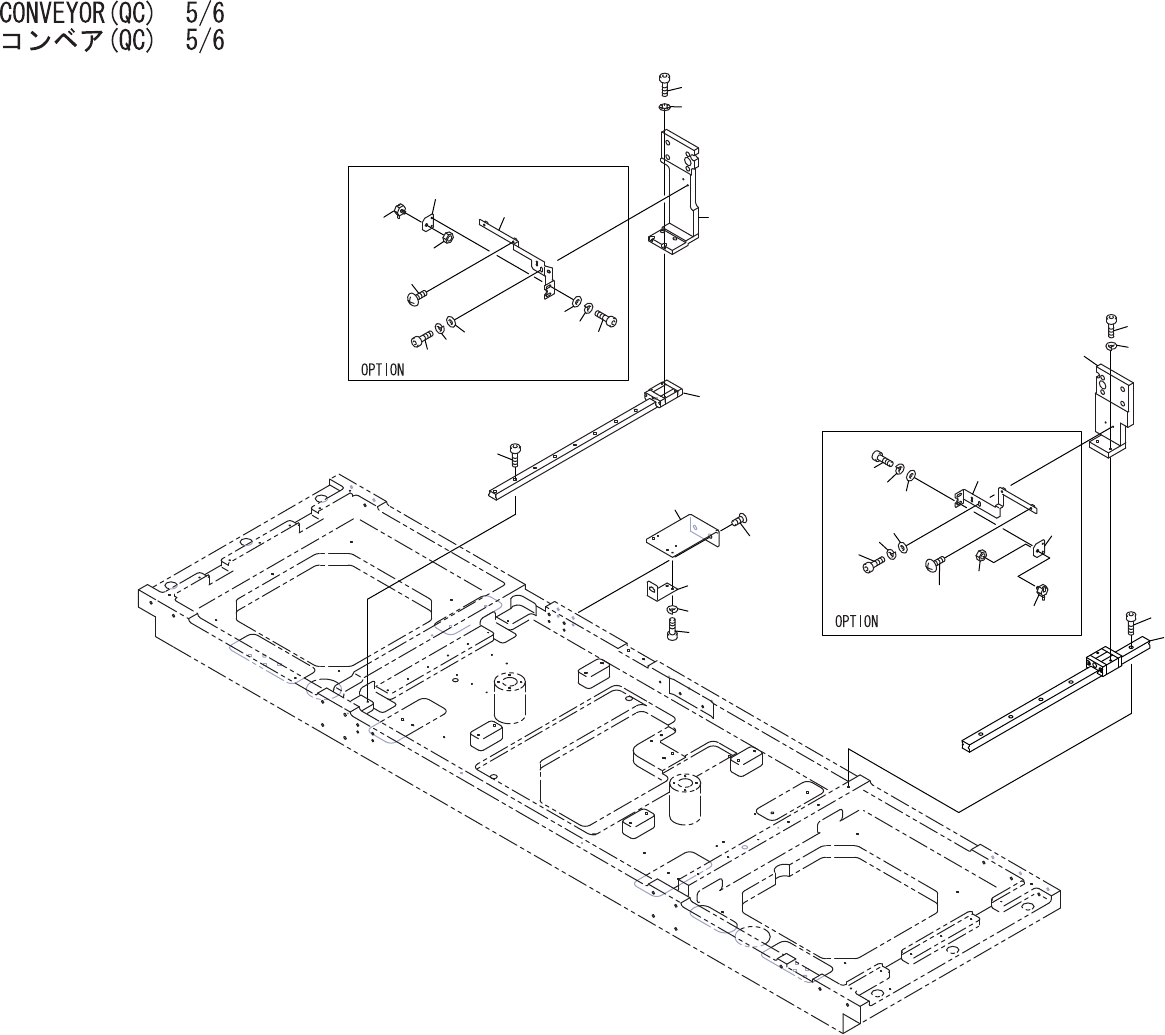

CONVEYOR(QC) 5/6
コンベア(QC) 5/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNQC1400 1 GUIDE ガイド OT
1.1 H5277A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
2 DNQC1410 1 GUIDE ガイド OT
2.1 H5276A 9 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
3 DNQC1381 1 BKT ＢＫＴ FE
4 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
5 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
6 DNQC1373 1 BKT ＢＫＴ FE
7 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
8 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 S31389 1 SW, PHOTOELECTRIC ＳＷ 光電 EX-31A-C5 OT OPTION
31 DNQC1440 1 BKT, VALVE ＢＫＴ バルブ FE
32 K5363D 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
33 DNQC1320 1 PANEL, CONNECTOR パネル コネクタ FE
34 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
36 DNQC1471 1 BKT, SENSOR ＢＫＴ センサ FE OPTION
36.1 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE OPTION
37 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE OPTION
38 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE OPTION
39 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE OPTION
40 DNQC1561 1 BKT, SENSOR ＢＫＴ センサ FE OPTION
40.1 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE OPTION
41 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE OPTION
42 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE OPTION
43 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE OPTION
44 DNQC1490 2 PLATE, SENSOR プレート センサ FE OPTION
45 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE OPTION
46 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE OPTION
47 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE OPTION
131

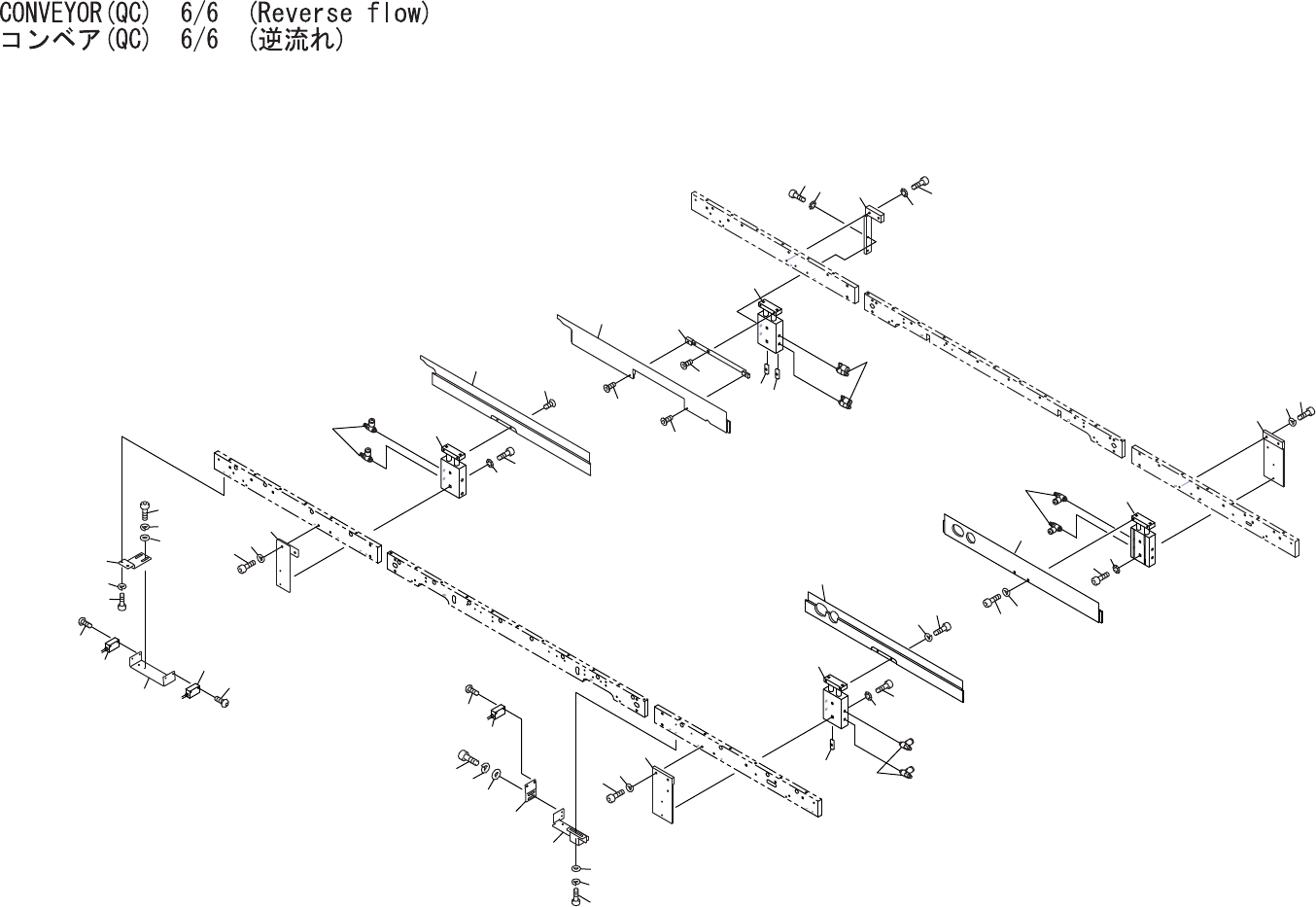

PTS-XP243E-08JE
A
4
6
5
32
25
26
27
24
34
35
36
38
28
29
30
31
8
10
9
12
13
14
11
4.1
6
5
17
1
2
3
21
20
23
19
22
18
5
6
4.1
1
2
3
15
16
15
16
15
16
33
37
43
4.1
39
40
44
44
41
42
45
17
17
17.1
7
7
7
132
