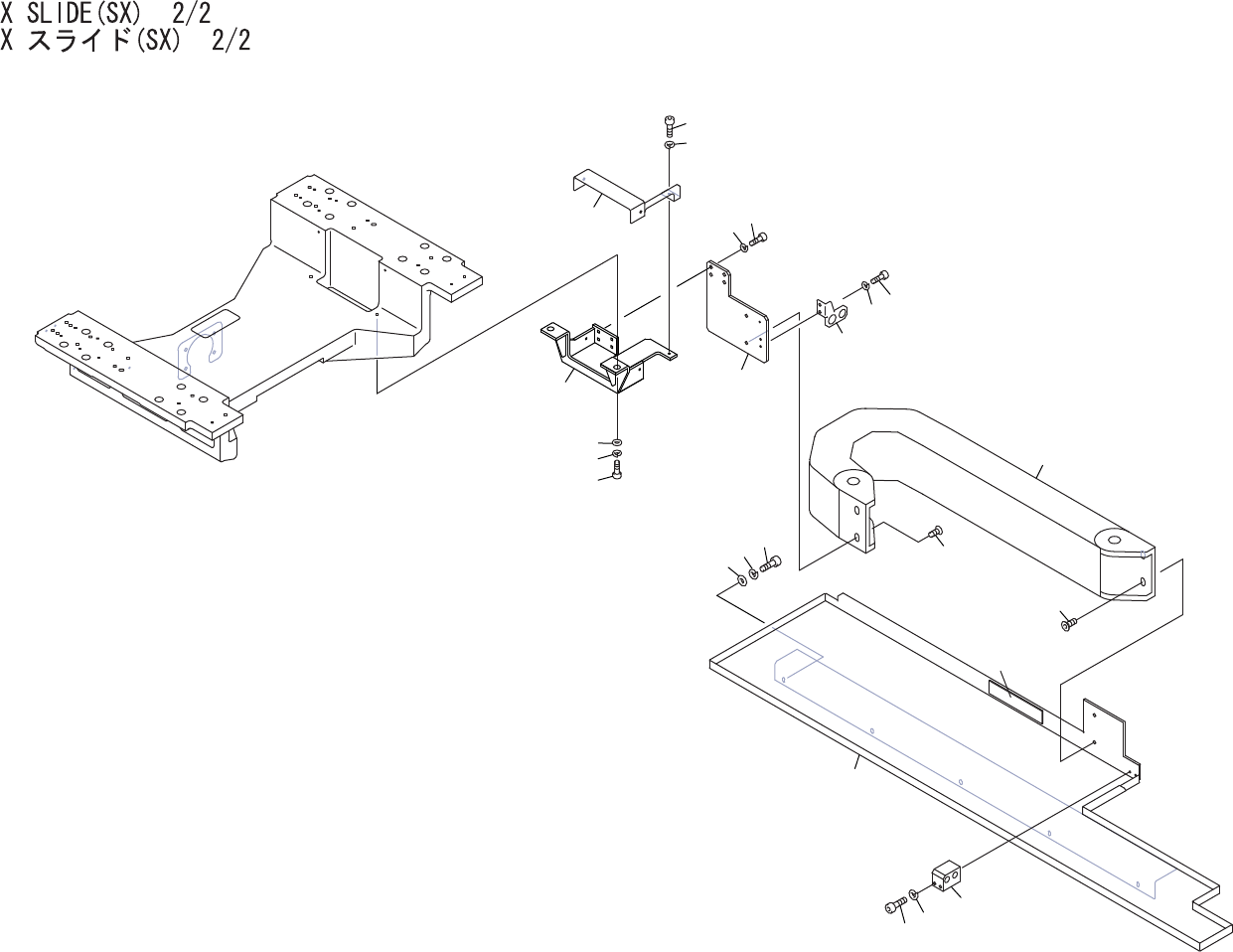

X SLIDE(SX) 2/2
X スライド(SX) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GFSX3060 1 BKT ＢＫＴ FE
2 H5288A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1043A 5 WASHER, FLAT ワッシャ 平 4W- 4 FE
9 DNSX3050 1 BKT ＢＫＴ FE
10 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
11 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
12 DNSX3060 1 BKT, TERMINAL ＢＫＴ ターミナル AL
13 H5308A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X045 FE
14 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
15 DNSX3091 1 BKT, DUCT ＢＫＴ ダクト FE
16 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
17 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
19 DESX3090 1 RETAINER, WIRING 押え 配線 FE
20 H5287A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
21 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 DESX3110 1 DUCT, WIRING ダクト 配線 FE
23 H5341A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
24 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
25 W1052A 2 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
26 K41393 1 FLEXIBLE TRACK ケーブルベア 3400.075.075-11-3075-12.PZ OT
26.1 K5363X 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M08X016 FE
27 S40154 6 SEPARATOR セパレータ 2200.28 OT
28 S4075E 18 SEPARATOR セパレータ 302 OT
29 S4075F 6 SEPARATOR セパレータ 302.24 OT
30 K3008W 4 CLAMPER, CABLE クランパ ケーブル 3075.ZS OT
31 GFSX1070 1 PAD パット OT
