A C C D D C C D D 70 69 9.2 7 4 5 6 46 47 48 49 50 51 52 10 11 12 18 19 20 21 23 24 25 26 28 29 30 31 32 33 34 35 36 37 41 42 43 45 53 54 55 56 57 61 60 59 58 62 62.1 65 64 27 66 74 74 75 75 81 82 83 78 8.2 8.1 8.3 9.1 8…
This page intentionally blank.
147
PTS-XP243E-08JE
A
CC
DD
CC
DD
70
69
9.2
7
4
5
6
46
47
48
49
50
51
52
10
11
12
18
19
20
21
23
24
25
26
28
29
30
31
32
33
34
35
36
37
41
42
43
45
53
54
55
56
57
61
60
59
58
62
62.1
65
64
27
66
74
74
75
75
81
82
83
78
8.2
8.1
8.3
9.1
81.1
38
87
88
62.3
62.2
89
89
71
72
70
71
72
86
85
84
79.1
79.2
79.3
91
90
93
92
65
65
7.1
7.2
94
95
73
96
148
PTS-XP243E-08JE

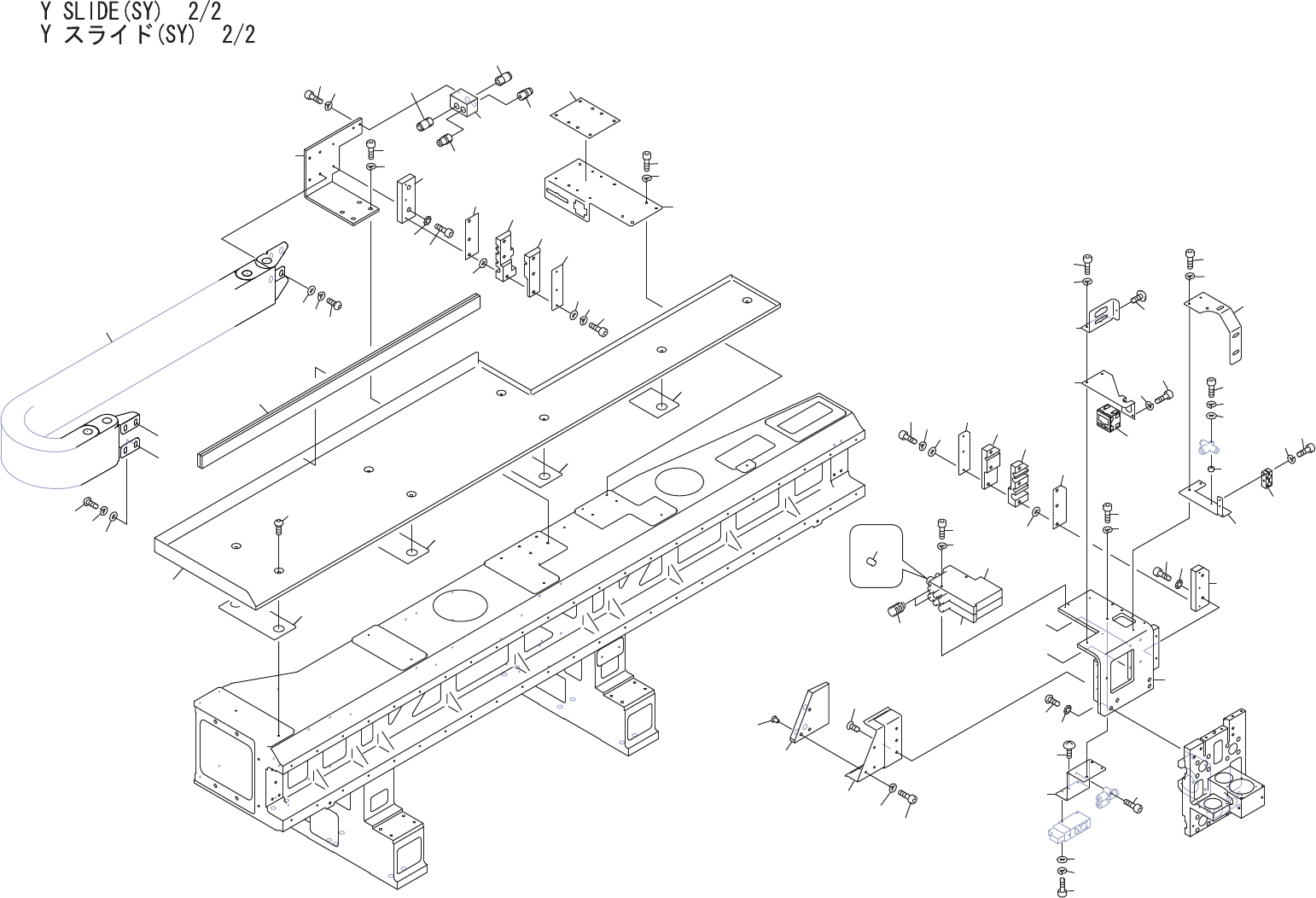

Y SLIDE(SY) 2/2
Y スライド(SY) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 GFSY3121 1 BKT, WIRING ＢＫＴ 配線 FE
5 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 GFSY3130 1 BKT, VALVE ＢＫＴ バルブ FE
7.1 H5276A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
7.2 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
8.1 H5281A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X025 FE
8.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
8.3 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
9.1 H5292A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
9.2 K5208A 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
10 DESY3310 1 CLAMPER クランパ PL
11 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
12 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 DNSY3230 1 BKT ＢＫＴ FE
19 DNSY3181 1 MANIFOLD, AIR マニホールド エアー AL
20 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
21 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 DNSY3193 1 CLAMPER, CABLE クランパ ケーブル PL
24 DNSY3202 1 CLAMPER, CABLE クランパ ケーブル PL
25 DNSY3213 1 CLAMPER, CABLE クランパ ケーブル PL
26 DNSY3222 1 CLAMPER, CABLE クランパ ケーブル PL
27 GFSY3062 1 BKT ＢＫＴ FE
28 K5257H 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X012 FE
29 GFSY3172 1 BKT ＢＫＴ AL
30 K5262E 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
31 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
32 GFSY3210 1 BKT ＢＫＴ FE
33 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
34 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
35 GFSY3220 1 PANEL, CONNECTOR パネル コネクタ FE
36 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
37 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 K5208A 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
41 GFSY3200 1 BKT ＢＫＴ FE
42 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
43 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
45 DNSY3300 1 SHEET, RUBBER シート ゴム PL
