Y SLIDE(SY) 2/2 Y スライド(SY) 2/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 84 S3263A 20 SPACER スペーサ TKP0450-STP5 OT 85 S3263B 14 SPACER スペーサ TKP0450-STP9 OT 86 S…
Y SLIDE(SY) 2/2
Y スライド(SY) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 DNSY3313 1 PLATE, RETAINING プレート 押え AL
47 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
48 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
49 DNSY3323 1 PLATE, RETAINING プレート 押え AL
50 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
51 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
52 DNSY3330 1 PLATE プレート PL
53 DNSY3340 1 PLATE プレート PL
54 DNSY3352 1 PLATE, RETAINING プレート 押え FE
55 H5282A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
56 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 W1040A 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
58 DNSY3362 1 PLATE, RETAINING プレート 押え FE
59 H5282A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
60 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1040A 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
62 DNSY3752 1 COVER カバー FE
62.1 K5359M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X012 FE
62.2 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
62.3 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
64 GFSY3140 1 PAD, ANTI-VIBRATION パット 防振 PL
65 GFSY3080 3 PAD, ANTI-VIBRATION パット 防振 OT
66 GFSY3090 1 PAD, ANTI-VIBRATION パット 防振 OT
69 DNSY3732 1 FLEXIBLE TRACK ケーブルベア OT
70 K5262E 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
71 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
72 W1045A 8 WASHER, FLAT ワッシャ 平 4W- 6 FE
73 S40158 38 SEPARATOR セパレータ TKP0450 ST OT
74 Y30861 2 UNION, HALF ユニオン ハーフ KQ2S08-02S OT
75 Y30862 2 UNION, HALF ユニオン ハーフ KQ2S06-02S OT
78 S3244N 1 SPACER スペーサ CU-404 OT
79.1 H5293A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
79.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
79.3 W1041A 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
81 GFSY3160 1 BKT, SENSOR ＢＫＴ センサ FE
81.1 S4033K 1 SENSOR, PRESSURE センサ 圧力 ZSE-30-01-25-ML OT
82 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
83 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
150
PTS-XP243E-08JE
Y SLIDE(SY) 2/2
Y スライド(SY) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
84 S3263A 20 SPACER スペーサ TKP0450-STP5 OT
85 S3263B 14 SPACER スペーサ TKP0450-STP9 OT
86 S3263C 14 SPACER スペーサ TKP0450-STP15 OT
87 DNSY3741 1 PAD, ANTI-VIBRATION パット 防振 PL
88 DNSY3761 3 STOPPER ストッパ FE
89 K11380 6 COLLAR カラー NCLB4-6-23 OT
90 H1007E 1 GENERATOR, VACUUM 発生器 真空 VKBH12W-0608SR01E-B-NW-FMS OT
91 H1007F 1 GENERATOR, VACUUM 発生器 真空 VKBH12R-0608SR01G-B-NW-FMS OT
92 H3022L 2 FILTER フィルタ SR01 OT
93 H3022T 2 FILTER フィルタ VGFE10 OT
94 H5283H 2 BOLT, HEX SOCKET ボルト 六角穴 M03X040 FE
95 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
96 S3263K 4 SPACER スペーサ TKP0450-STP18
OT
151
PTS-XP243E-08JE

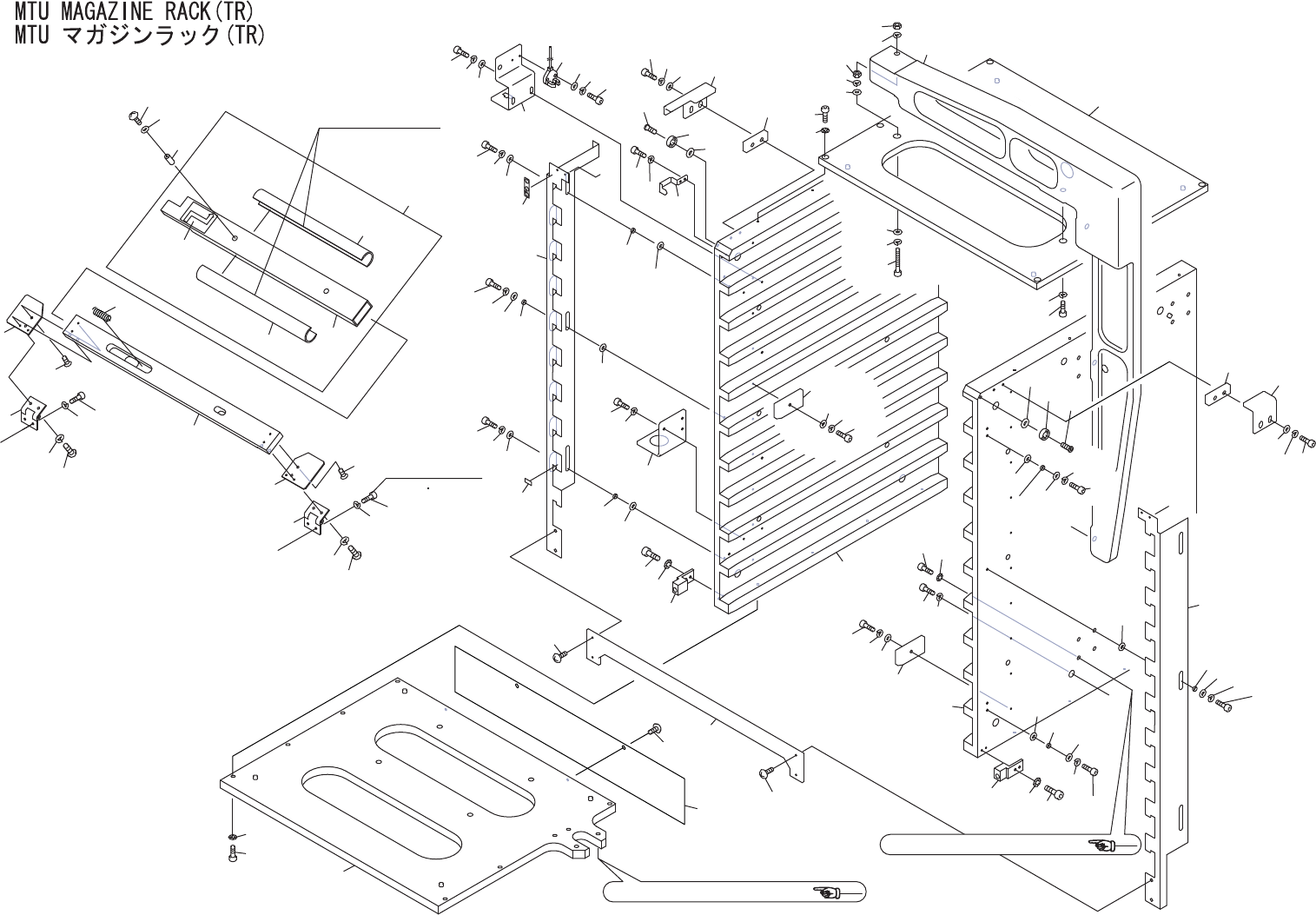

A
C
B
C
Ref.MTU TRAY ELEVATOR 2/
A
A
Ref.MTU TRAY ELEVATOR 2/
B
78
15.3
15.4
15.5
15.5
15.4
15.6
15.4
15.6
15.1
15.2
7
8
13
14
15
4
47
48
49
24
85
9
16
17
18
19
50
51
52
37
56
88
38
57
58
59
73
74
75
20
21
22
23
89
90
91
92
85.1
85.2
85.3
28
85
77
3
41
29
25
53
54
55
10
11
12
76.1
76.3
76.3
68
76.4
76.5
32
93
64
65
94
96
95
66
67
5
6
94
97
98
96
95
85
85.3
85
1
2
37
38
88
33
34
35
36
85
85
16
17
18
19
85.1
85.2
85.3
85.3
85.1
85.2
85.3
85.3
85.1
85.2
85.3
85.3
85.1
85.2
85.3
85.3
85.1
85.2
85.3
85.3
38.1
38.1
76
76.2
97
98
0.88N m
LOCTITE222
Three Bond1530
