MTU TRAY PALLET(TR) 1/2 MTU トレイパレット (TR) 1/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 ADETR8067 1 TRAY トレイ OT 2 DETR6914 1 TRAY トレイ FE 3 H5510A 12 BOLT ボルト …
A
2
10
10
9
12
13
3
4
6
5
8
7
11
18
9
1
15
6
5
8
7
3
4
13
17
0.8N m
LOCTITE262
LOCTITE262
156
PTS-XP243E-08JE

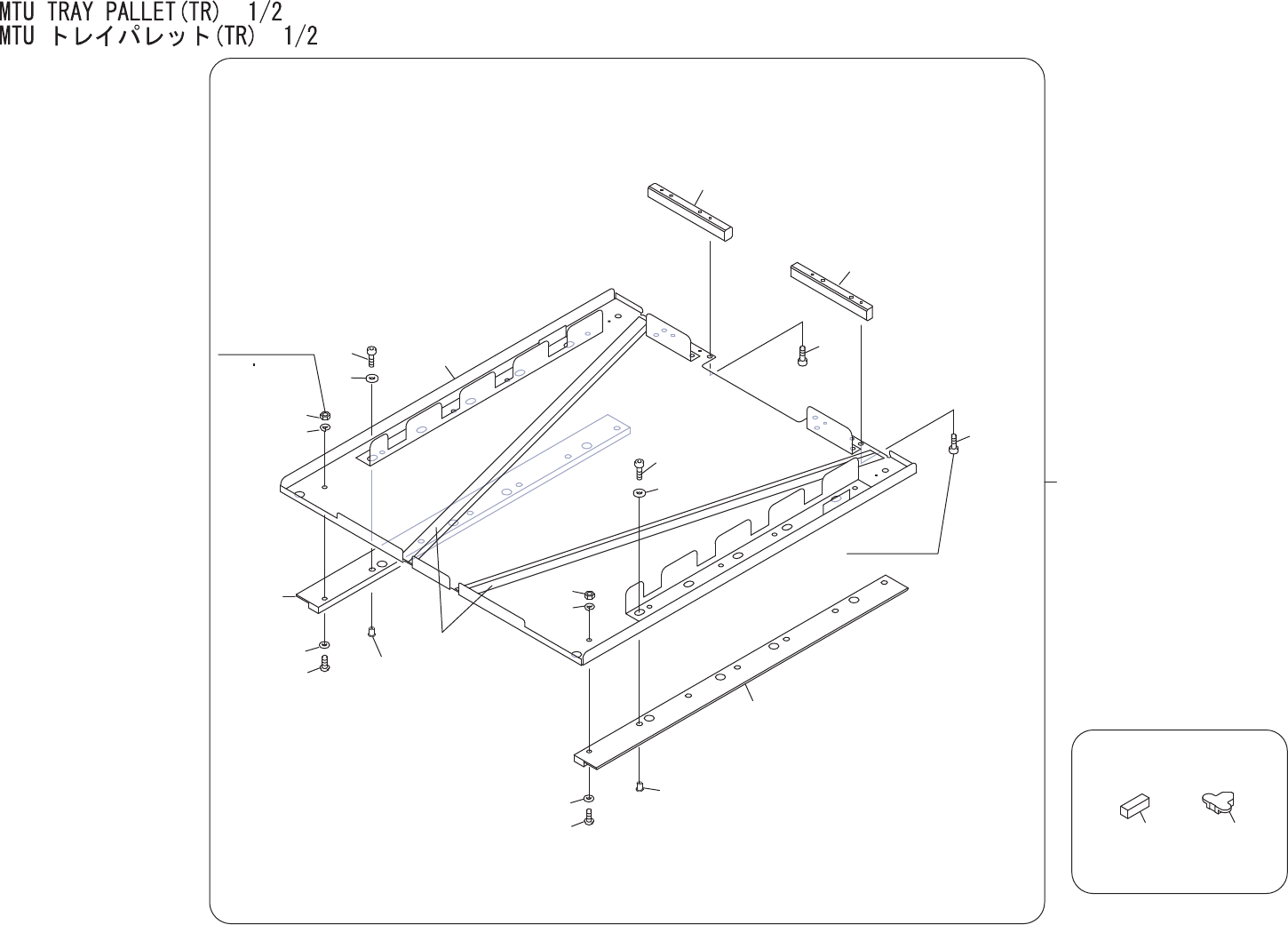

MTU TRAY PALLET(TR) 1/2
MTU トレイパレット(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADETR8067 1 TRAY トレイ OT
2 DETR6914 1 TRAY トレイ FE
3 H5510A 12 BOLT ボルト WA SP-3-6 FE
4 W10043 12 WASHER ワッシャ MSRB5.5-1.0 FE
5 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
6 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
7 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
9 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
10 DETR6920 2 KEY キー FE
11 DETR6941 1 PLATE プレート PL
12 DETR6931 1 PLATE プレート PL
13 DETR6952 12 PIN ピン FE
15 DETR6990 1 NAMEPLATE 銘板 PL
17 ABHTB1030 2 GUIDE, SIDE ガイド サイド OT
18 ABHTA2080 6 GUIDE, SIDE
ガ
イド サイド OT
157

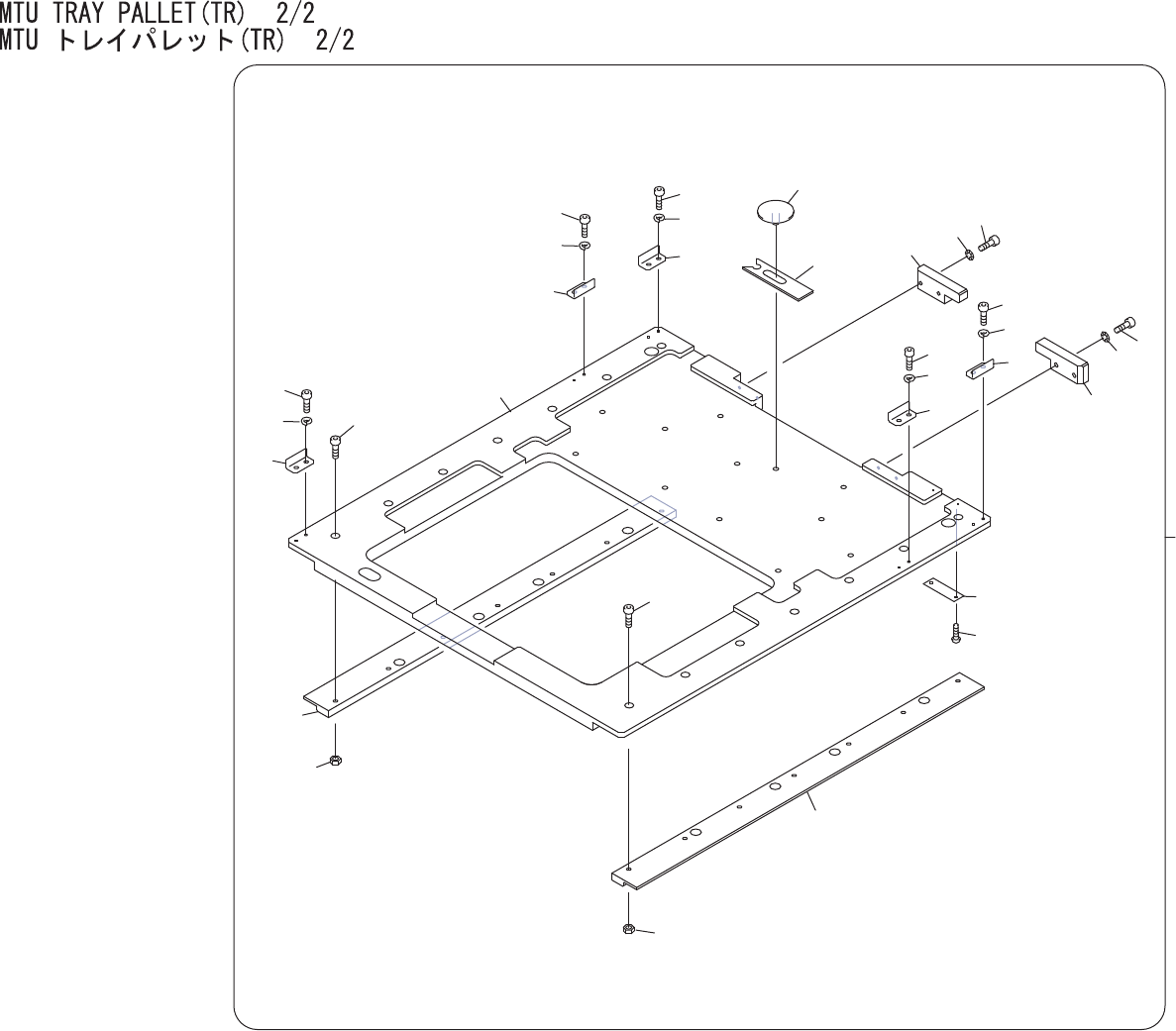

PTS-XP243E-08JE
A
1
2
3
4
5
6
7
8
9
10
11
13
12
11
13
12
11
13
12
11
13
12
16
14
15
19
17
18
20
21
11
13
12
ADNTR8016
