A A A A A 1 2 3 4 40 29 28 16 16 14 20 17 25 26 21 22 23 24 20 17 2 3 44 37 37 38 38 39 39 36 40 43 42 41 49 50 51 57 57 57 56 56 56 48 49 50 51 52 52 53 54 55 53 54 55 57 56 48 4 47 47 46 46 45 45 40 43 42 41 18 19 18 1…
MTU TRAY SHUTTLE(TR) 2/2
MTU トレイシャトル(TR) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
79 S1031A 4 CIR-CLIP サークリップ STW 10 OT
80 H4287T 2 BEARING, SLIDE ベアリング スライド LM05UU OT
81 H20974 1 PIN, SPLIT ピン 割 ﾟ2X10 OT
82 K1127K 2 CAM FOLLOWER カムフォロア CF 4R-A OT
83 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
84 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
85 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
86 S3250M 1 SPRING スプリング AWT3-20 OT
90 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
92 H4440A 2 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT
93 W1092N 1 WASHER ワッシャ WSSB 13-5-2 OT
94 SAM6860 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
97 H4518L 1 BELT, TIMING ベルト タイミン
グ
1305-3GT-9 OT
177
PTS-XP243E-08JE
A
AA
AA
1
2
3
4
40
29
28
16
16
14
20
17
25
26
21
22
23
24
20
17
2
3
44
37
37
38
38
39
39
36
40
43
42
41
49
50
51
57
57
57
56
56
56
48
49
50
51
52
52
53
54
55
53
54
55
57
56
48
4
47
47
46
46
45
45
40
43
42
41
18
19
18
19
19
18
19
18
27
178
PTS-XP243E-08JE

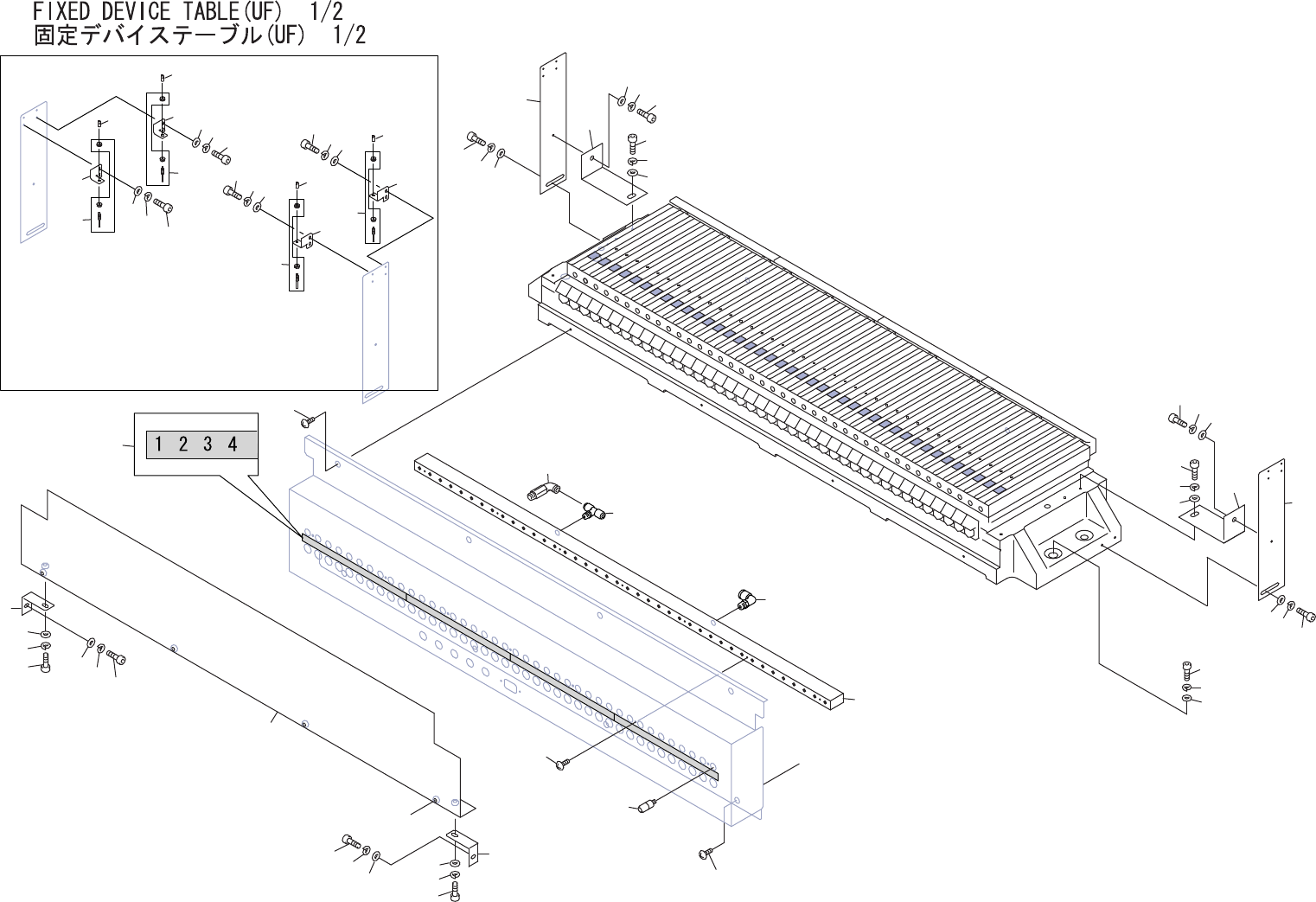

FIXED DEVICE TABLE(UF) 1/2
固定デバイステーブル(UF) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 H5363A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X040 FE
3 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
4 W1055A 4 WASHER, FLAT ワッシャ 平 10M/MX2.0X21(1W-10) FE
14 DNUF4014 1 COVER, REAR カバー リヤー FE
16 DNUF4024 2 BKT, COVER ＢＫＴ カバー FE NOTE.1
17 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE NOTE.1
18 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE NOTE.1
19 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE NOTE.1
20 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE NOTE.1
21 DEUF3110 1 MANIFOLD マニホールド AL
22 K5170T 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
23 S5019B 40 SOCKET ソケット MC05SM FE
24 DEUF3130 1 SEAL シール PL
25 Y3078A 1 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
26 Y3071A 1 UNION ユニオン KQ2T06-01S OT
27 Y30811 1 UNION, ELBOW ユニオン エルボ KQ2W06-02S OT
28 K5208A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
29 K5210A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X010 ﾕﾆｸﾛﾒｯｷ FE
36 DNPQ3091 1 BKT, SUPPORT ＢＫＴ 支え FE
37 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
38 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
39 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
40 DNPQ3100 2 BKT ＢＫＴ FE
41 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
42 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
43 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
44 DNPQ3081 1 BKT, SUPPORT ＢＫＴ 支え FE
45 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
47 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
48 DEPQ1221 2 BKT, SENSOR ＢＫＴ センサ FE
49 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
50 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
52 DEPQ1231 2 BKT, SENSOR ＢＫＴ センサ FE
53 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
54 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
55 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3
FE
179
