MFU-X20E(UF) 2/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GFUF0010 2 WASHER ワッシャ FE NOTE.1 2 GFUF0020 2 WASHER ワッシャ FE NOTE.1 3 GFUF0030 1 BKT, BASE ＢＫＴ ベース…
A
9
10
3
6
5
1
27
12
13
14
15
8
4
2
7
188
PTS-XP243E-08JE
MFU-X20E(UF) 2/2

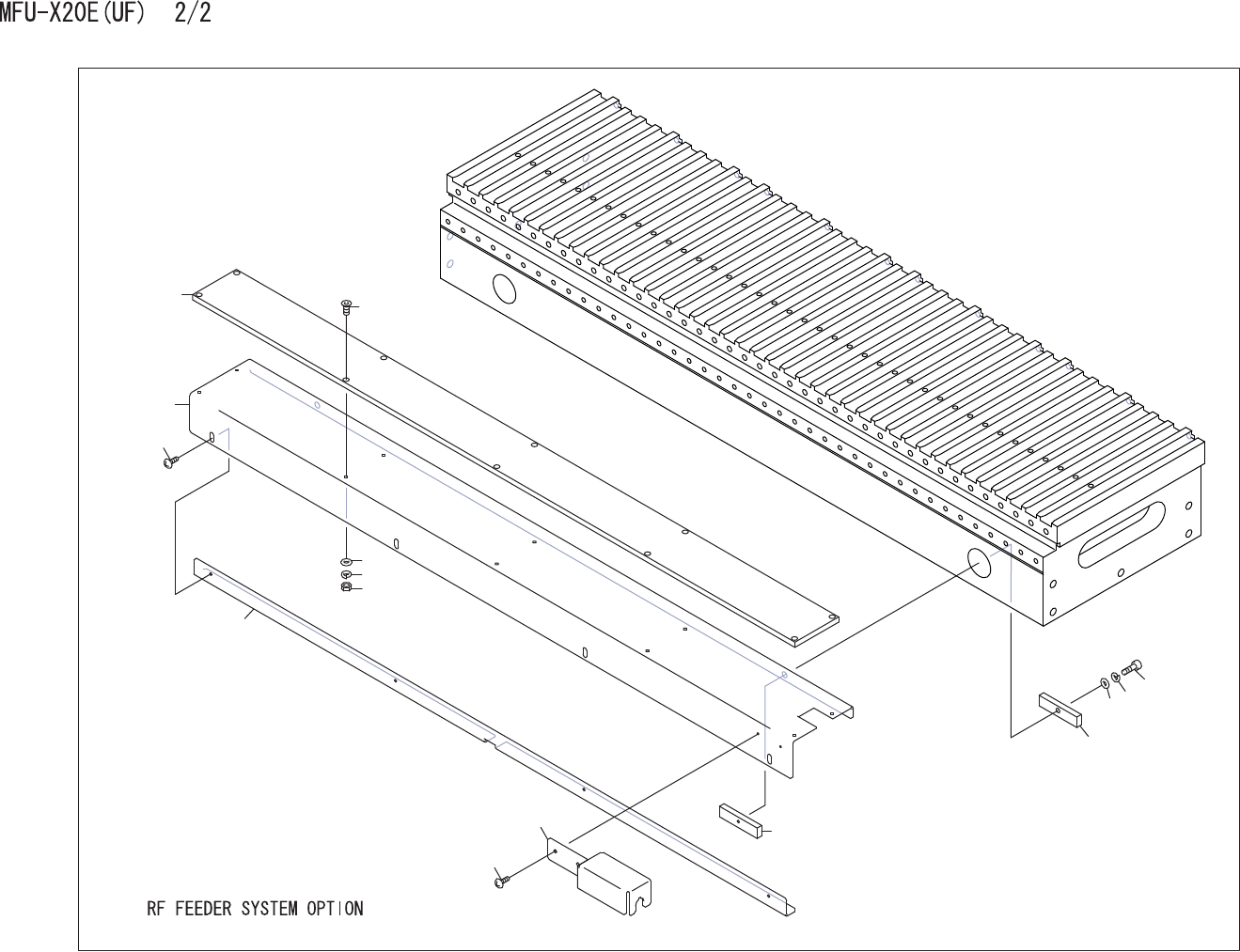

No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GFUF0010 2 WASHER ワッシャ FE NOTE.1
2 GFUF0020 2 WASHER ワッシャ FE NOTE.1
3 GFUF0030 1 BKT, BASE ＢＫＴ ベース FE NOTE.1
4 H5295A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE NOTE.1
5 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE NOTE.1
6 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE NOTE.1
7 GFUF0040 1 SADDLE サドル FE NOTE.1
8 K5208A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE NOTE.1
9 GFUF0050 1 BKT, WIRING ＢＫＴ 配線 FE NOTE.1
10 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE NOTE.1
11 A10378 1 ANTENNA アンテナ 94B256 XP2ﾖｳ RFｱﾝﾃﾅｷｯﾄ OT NOTE.1
12 K5358C 10 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE NOTE.1
13 N1076A 10 NUT, HEX ナット 六角 M 3 P=0.5 FE NOTE.1
14 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE NOTE.1
15 W1040A 10 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE NOTE.1
NOTE.1：RF FEEDER SYSTEM OPTION
