PTS-XP243E-08JE - 第27页

SINGLE NOZZLE(PN) 7/7 シングルノズル(PN) 7/7 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 ADNPN7420 1 HOLDER ホルダ OT 2 DEPN3241 1 SPRING スプリング FE 3 K5613B 2 BLOCK 駒 SS-…

100%1 / 211
0.7
1.0
1.3
1.8
2.5
3.7
5.0
5 6 7 8
9
10 11
A
S007W S010W S013W S018W
S025W S037W S050W
1
2
5.1
34
1
2
6.1
34
1
2
7.1
34
1
2
8.1
34
1
2
9.1
34
1
2
10.1
34
1
2
11.1
34
26
PTS-XP243E-08JE

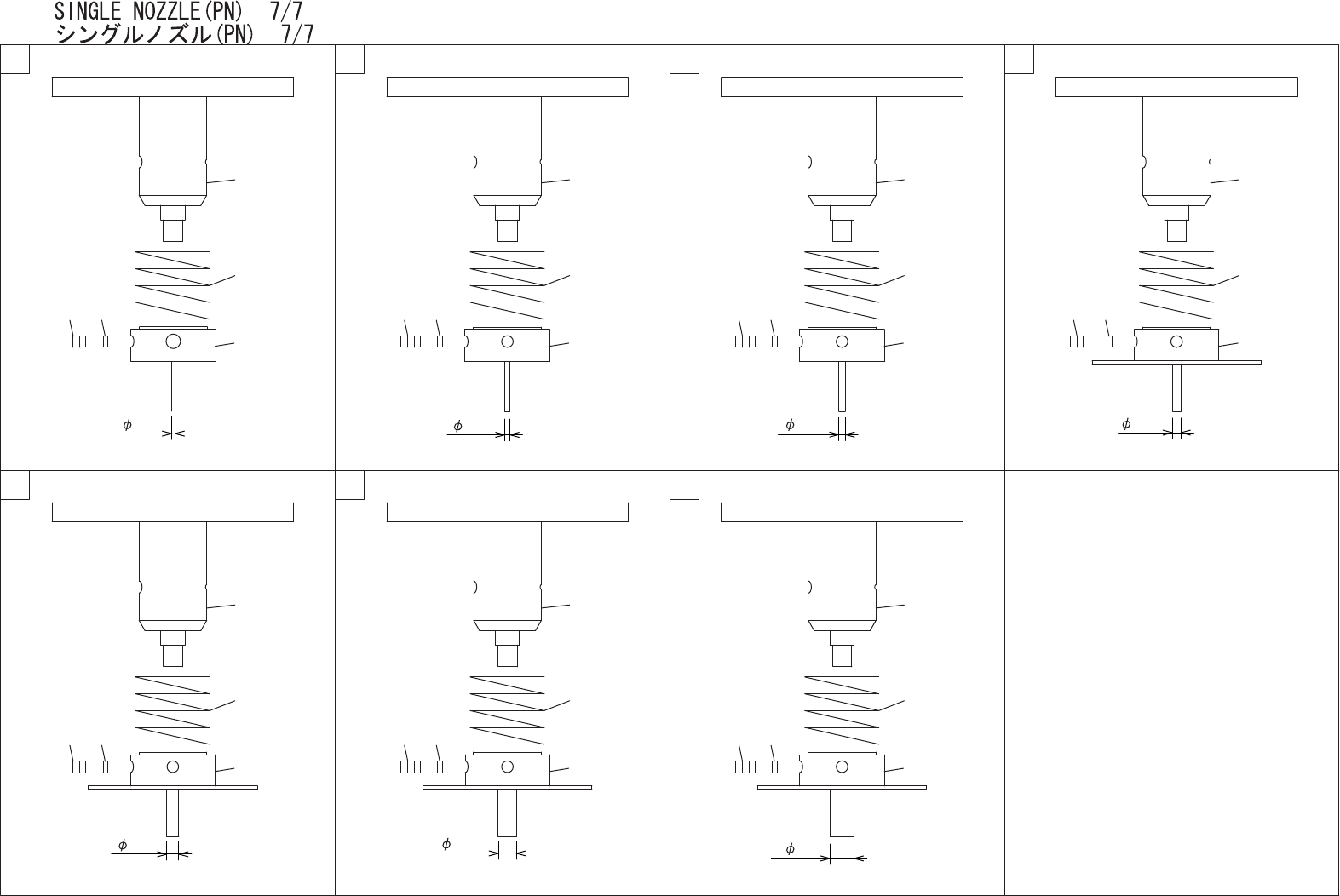

SINGLE NOZZLE(PN) 7/7
シングルノズル(PN) 7/7
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNPN7420 1 HOLDER ホルダ OT
2 DEPN3241 1 SPRING スプリング FE
3 K5613B 2 BLOCK 駒 SS-301E OT
4 N4019A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
5 ADNPN7352 1 NOZZLE ノズル OT S007W
5.1 ADNPN8780 1 NOZZLE ノズル OT S007W
6 ADNPN7362 1 NOZZLE ノズル OT S010W
6.1 ADNPN8790 1 NOZZLE ノズル OT S010W
7 ADNPN7372 1 NOZZLE ノズル OT S013W
7.1 ADNPN8800 1 NOZZLE ノズル OT S013W
8 ADNPN7382 1 NOZZLE ノズル OT S018W
8.1 ADNPN8810 1 NOZZLE ノズル OT S018W
9 ADNPN7392 1 NOZZLE ノズル OT S025W
9.1 ADNPN8820 1 NOZZLE ノズル OT S025W
10 ADNPN7402 1 NOZZLE ノズル OT S037W
10.1 ADNPN8830 1 NOZZLE ノズル OT S037W
11 ADNPN7412 1 NOZZLE ノズル OT S050W
11.1
ADNPN8840
1 NOZZLE ノ
ズ
ルOT
S050W
27
PTS-XP243E-08JE
A
6
7
9
10
12
13
5
8
11
4
2
3
1
14
28
PTS-XP243E-08JE
