PTS-XP243E-08JE - 第39页
WASTE TAPE EJECT CHUTE(AB) 残テープ排出シュート(AB) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DNAB1302 1 CHUTE, DISCHARGE シュート 排出 FE 2 K5257A 2 SCREW, HEX SOCKET BUTTO…
A
AA
BB
Required when using fixed device table and no waste tape processing unit installed.
BB
AA
1
2
2
3
6
5
4
7
8
9
10
11
14
13
12
15
16
17
18
38
PTS-XP243E-08JE
WASTE TAPE EJECT CHUTE(AB)
残テープ排出シュート(AB)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNAB1302 1 CHUTE, DISCHARGE シュート 排出 FE
2 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
3 DNAB1311 1 BKT, SUPPORT ＢＫＴ 支え FE
4 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
5 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
6 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
7 DNAB1321 1 BKT, SUPPORT ＢＫＴ 支え FE
8 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
9 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 DNAB1330 1 BKT, SUPPORT ＢＫＴ 支え FE
12 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 DNAB1340 1 BKT, SUPPORT ＢＫＴ 支え FE
16 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
17 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
18 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
NOTE.1：Required when using fixed device table and no waste tape processing unit installed.
：固定デバイステーブル、残テープ処理ユニット無し仕様時に必要となります。
39

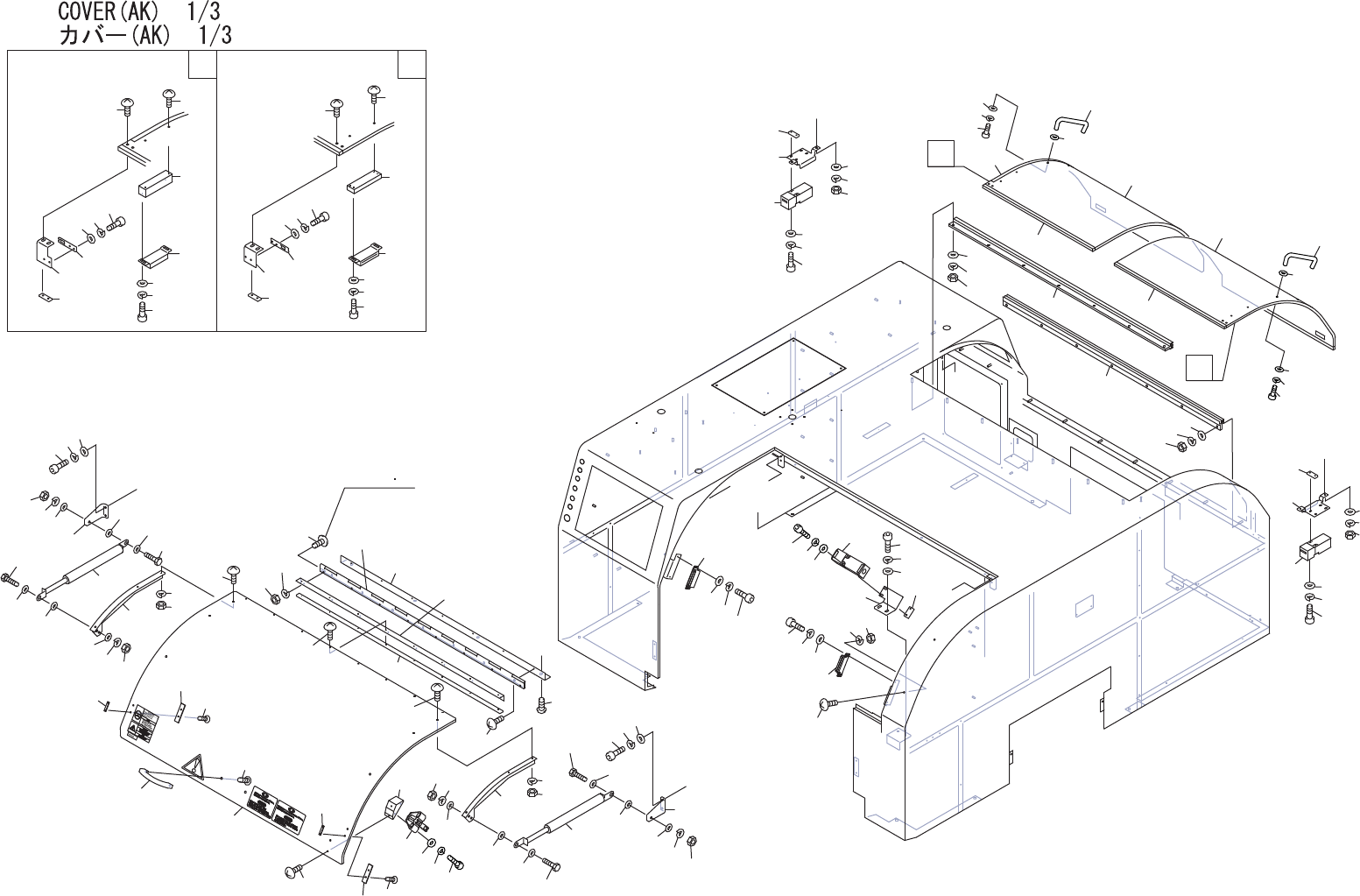

PTS-XP243E-08JE
FF
GG
Antistatic
AntistaticAntistatic
FF
GG
BB
CC
EE
DD
EE
AA
BB
CC
DD
AA
A
25
53
38
92
90
91
89
22
23
19
20
21
78
79
80
81
49
50
51
82
48
33
32
31
30
33
44
88
41
70
69
68
67
70
69
68
82
26
29
29
28
27
78
79
80
81
35
36
37
34
72
72
12
12.1
12.2
82
11
78
79
80
81
18
84
83
84.1
7
2
6
17
2
57
15
13
14
16
60
61
62
59
84
83
84.2
84
84.2
64
65
66
84
84.2
8
87
83
83
63
4
3
85
9
1
5
4
72
72
75
76
77
74
10
9
25
52
67
87
88
90
91
89
92
93
84.1
84.2
84.1
84.1
17.2
17.1
2.2
2.1
2.2
2.1
100
99
98
45
72.1
72.2
72.3
72.1
72.2
72.3
42
39
94
95
93
94
95
87.1
87.1
87.1
87.1
87.1
87.1
87.1
87.1
1.65N m
40
