A A OPTION A A A 1 2 3 3 4 6 7 5 8 9 13 14 12 11 17 15 16 18 22 23 24 19 20 26 28 27 29 26 28 29 27 30 31 32 33 36 35 34 37 40 39 38 43 42 41 44 45 46 47 44 45 46 47 48 29.1 29.2 48 29.1 29.2 24.1 20.1 49 50 51 52 55 54 …
COVER(AK) 3/3
カバー(AK) 3/3
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GFAK0010 3 BKT, CLAMP ＢＫＴ クランプ FE NOTE.1
2 N4032H 6 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X012 ﾄｶﾞﾘｻｷ FE NOTE.1
3 N1080A 6 NUT, HEX ナット 六角 M 4 P=0.7 FE NOTE.1
7 GFAK0030 1 BKT ＢＫＴ FE NOTE.1
8 K5209A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE NOTE.1
9 GFAK0040 4 PLATE プレート FE NOTE.1
10 K5262B 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X012 FE NOTE.1
11 GFAK0050 1 NAMEPLATE, CAUTION 銘板 注意 PL NOTE.1,NOTE.2,INT
12 GFAK0060 1 NAMEPLATE, CAUTION 銘板 注意 PL NOTE.1,NOTE.2,INT
13 GFAK0070 1 PLATE プレート FE NOTE.1,NOTE.2
14 H5055A 1 HOLDER ホルダ VUK07 OT NOTE.1,NOTE.2
15 K52564 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X005 FE NOTE.1,NOTE.2
16 K5314N 1 CONTROLLER コントローラ 94B259 ﾘｰﾀﾞｰｺﾝﾄﾛｰﾗｷｯﾄ OT NOTE.1
17 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE NOTE.1
18 S2025A 7 SHEET シート CTAM1 OT NOTE.1
19 K5208A 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE NOTE.1
20 GFAK0080 1 BKT, CLAMP ＢＫＴ クランプ FE NOTE.1
21 GFAK0090 1 BKT, CLAMP ＢＫＴ クランプ FE NOTE.1
22 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE NOTE.1
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE NOTE.1
24 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE NOTE.1
25 S2025A 2 SHEET シート CTAM1 OT NOTE.1
26 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE NOTE.1
NOTE.1：RF FEEDER SYSTEM OPTION
：RFフィーダシステムオプション
NOTE.2：Required when using MFU.
：MFU仕様時に必要となります。
49
PTS-XP243E-08JE
AA
OPTION
AA
A
1
2
3
3
4
6
7
5
8
9
13
14
12
11
17
15
16
18
22
23
24
19
20
26
28
27
29
26
28
29
27
30
31
32
33
36
35
34
37
40
39
38
43
42
41
44
45
46
47
44
45
46
47
48
29.1
29.2
48
29.1
29.2
24.1
20.1
49
50
51
52
55
54
53
53
54
55
57
56
10
50
PTS-XP243E-08JE

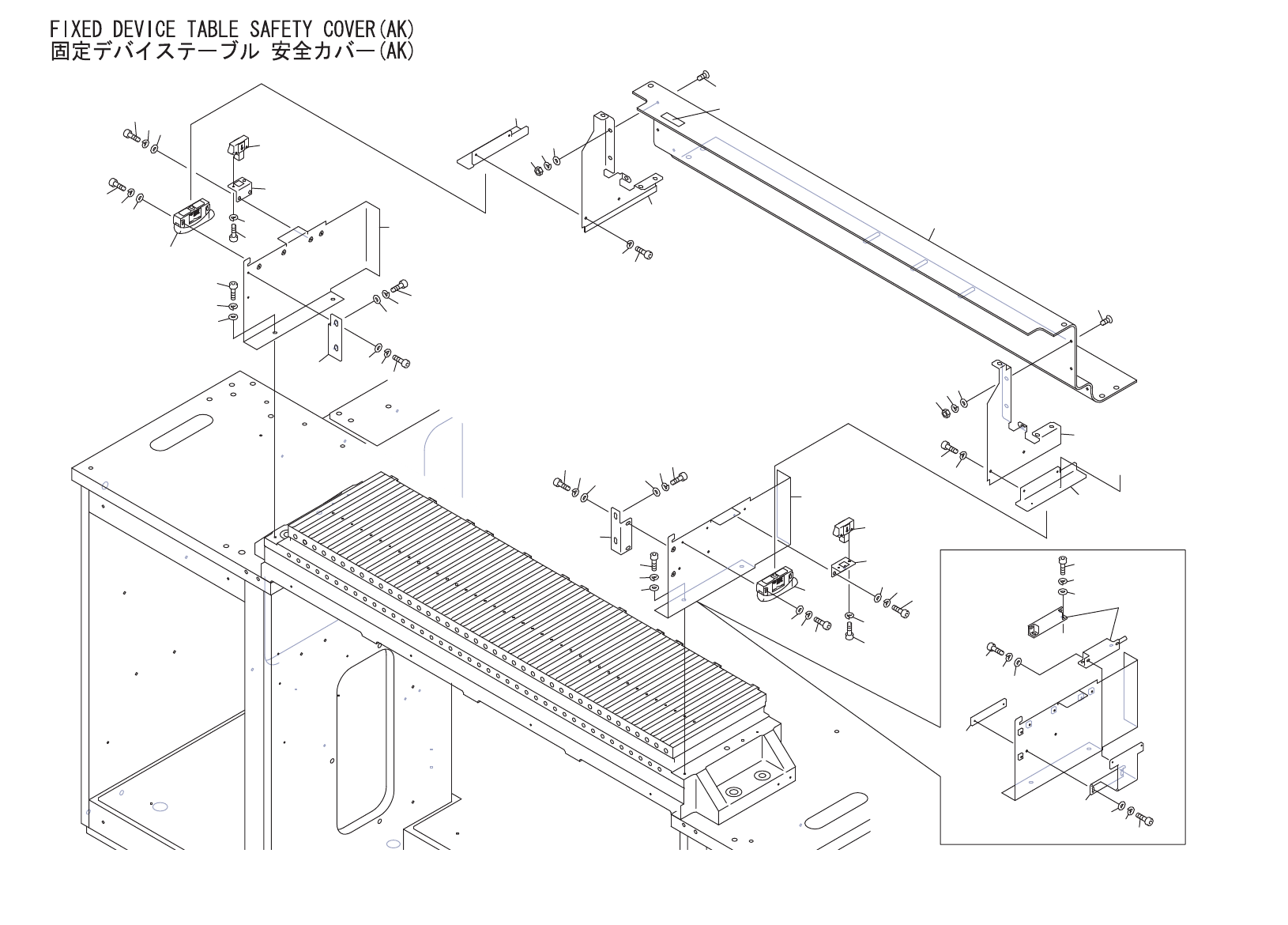

FIXED DEVICE TABLE SAFETY COVER(AK)
固定デバイステーブル 安全カバー(AK)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GFAK3081 1 COVER, ACRYLIC カバー アクリル PL
2 WWM0210 1 SEAL シール PL
3 K5359H 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
4 DEAK4030 1 COVER, SIDE カバー サイド FE
5 N1081T 6 NUT, HEX ナット 六角 M 4 3ｼｭ FE
6 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
8 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
9 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 DEAK4051 1 STOPPER ストッパ FE
11 DEAK4040 1 COVER, SIDE カバー サイド FE
12 N1081T 6 NUT, HEX ナット 六角 M 4 3ｼｭ FE
13 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 DEAK4060 1 STOPPER ストッパ FE
18 DNAK3022 1 COVER, RIGHT カバー 右 FE
19 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
20 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
20.1 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
22 DNAK3031 1 COVER, LEFT カバー 左 FE
23 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
24 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
24.1 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
26 DEAK4090 2 BKT ＢＫＴ FE
27 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
28 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
29.1 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
29.2 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 DEAK4100 1 BKT ＢＫＴ FE
31 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
32 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
34 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
35 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
36 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
