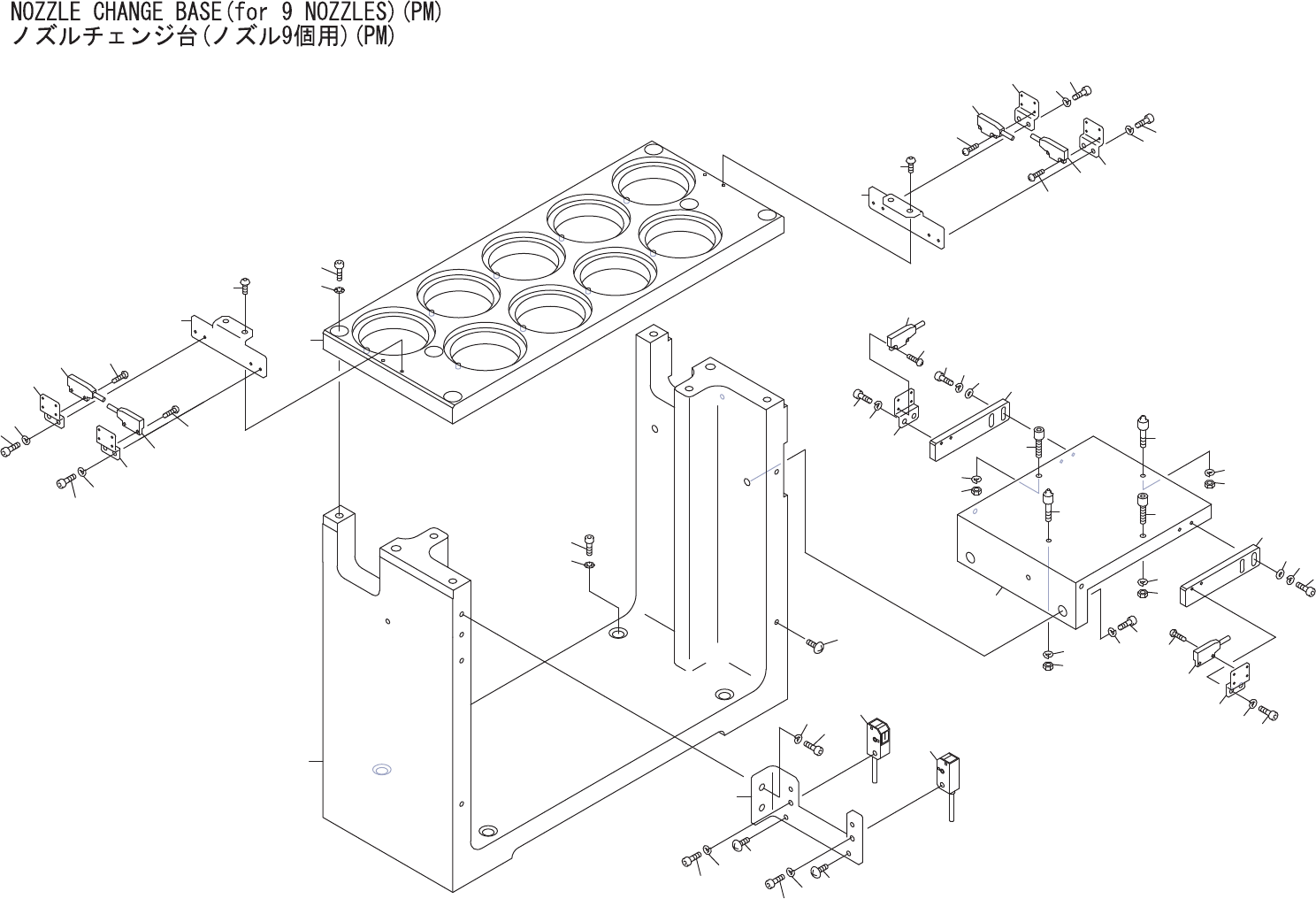

NOZZLE CHANGE BASE(for 9 NOZZLES)(PM)
ノズルチェンジ台(ノズル9個用)(PM) AGFPM9301
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEPM3520 2 PIN, LOCATING ピン 位置決め FE
2 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 GFPM3220 2 PIN, LOCATING ピン 位置決め FE
5 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 S4028S 1 SENSOR センサ EX-13B OT SET
8 K5175R 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE ACC-7
9 GFPM3240 1 HOLDER 受け FE
10 H5324A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
11 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
12 GFPM3250 2 BKT ＢＫＴ FE
13 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
21 GFPM3201 1 PLATE, LOCATING プレート 位置決め FE
23 H5321A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
24 W1013A 6 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
25 GFPM3211 1 BKT, BASE ＢＫＴ ベース FE
26 H5327A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X030 FE
27 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
28 K5208A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
30 GFPM3230 2 BKT, SENSOR ＢＫＴ センサ FE
31 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
32 H3202H 4 BKT ＢＫＴ MS-EX10-1 OT
33 H5268N 8 BOLT, HEX SOCKET ボルト 六角穴 M02.5X004 FE
34 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 S4028S 2 SENSOR センサ EX-13B OT SET
36 K5175R 8 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE ACC-35
37 DNPM3070 1 BKT, SENSOR ＢＫＴ センサ FE
38 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
39 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 DNPM3022 1 SW, PHOTOELECTRIC ＳＷ 光電 OT
41 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
42 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
43 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
50 H3202H 2 BKT ＢＫＴ MS-EX10-1 OT
51 H5268N 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X004 FE
