NPM 服务手册 4.3 XY 轴驱动关系 EN1SCC-83-030-C0 4.3-10 Y 轴电缆支架的交换 6. 1. 将电源和空气置于 OFF 。 2. 拆下侧面的盖。 ( 图 1) 3. 拆下电缆支架内侧的全部盖 。 ( 图 2) 切断固定电缆支架内侧盖和电缆固定 板的 捆束带，拆下电缆支架内侧的盖。 ( 图 3) 4. 卸下电缆支架的固定螺栓。 5. 切断固定电缆支架外侧盖和 电缆固定板的 捆束带。 ( 图 1) ( 图…
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-9
4. 卸下电缆支架的固定螺栓。
5. 切断固定电缆支架外侧盖和电缆固定板的
捆束带。

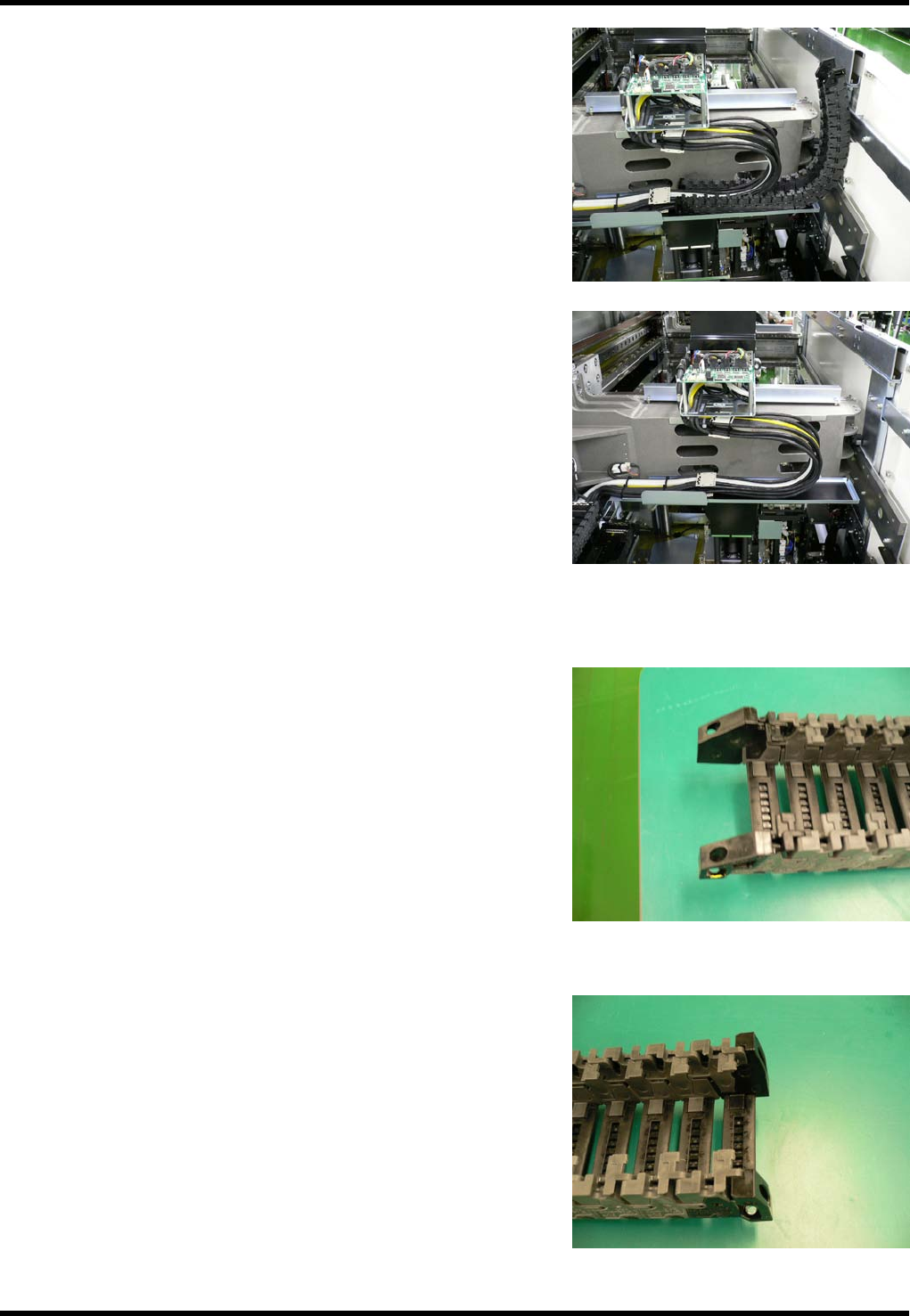

6. 卸下电缆支架。(图 4、图 5)
7. 在电缆固定板上设置新的捆束带。
8. 设置新的电缆支架。
=注意=
电缆支架两端的形状，由于安装侧有所不同，
敬请注意。(图 6、图 7)
9. 用捆束带固定电缆支架外侧盖和电缆固定板。
10. 将电缆支架固定住。
11. 安装电缆支架两端的内侧盖，将其用捆束带和电缆固定板
固定住后，安装剩下的全部盖。
12. 安装头上部后方盖。
(图 4)
(图 5)
(图 6)
头固定侧
(图 7)
轴固定侧
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-10

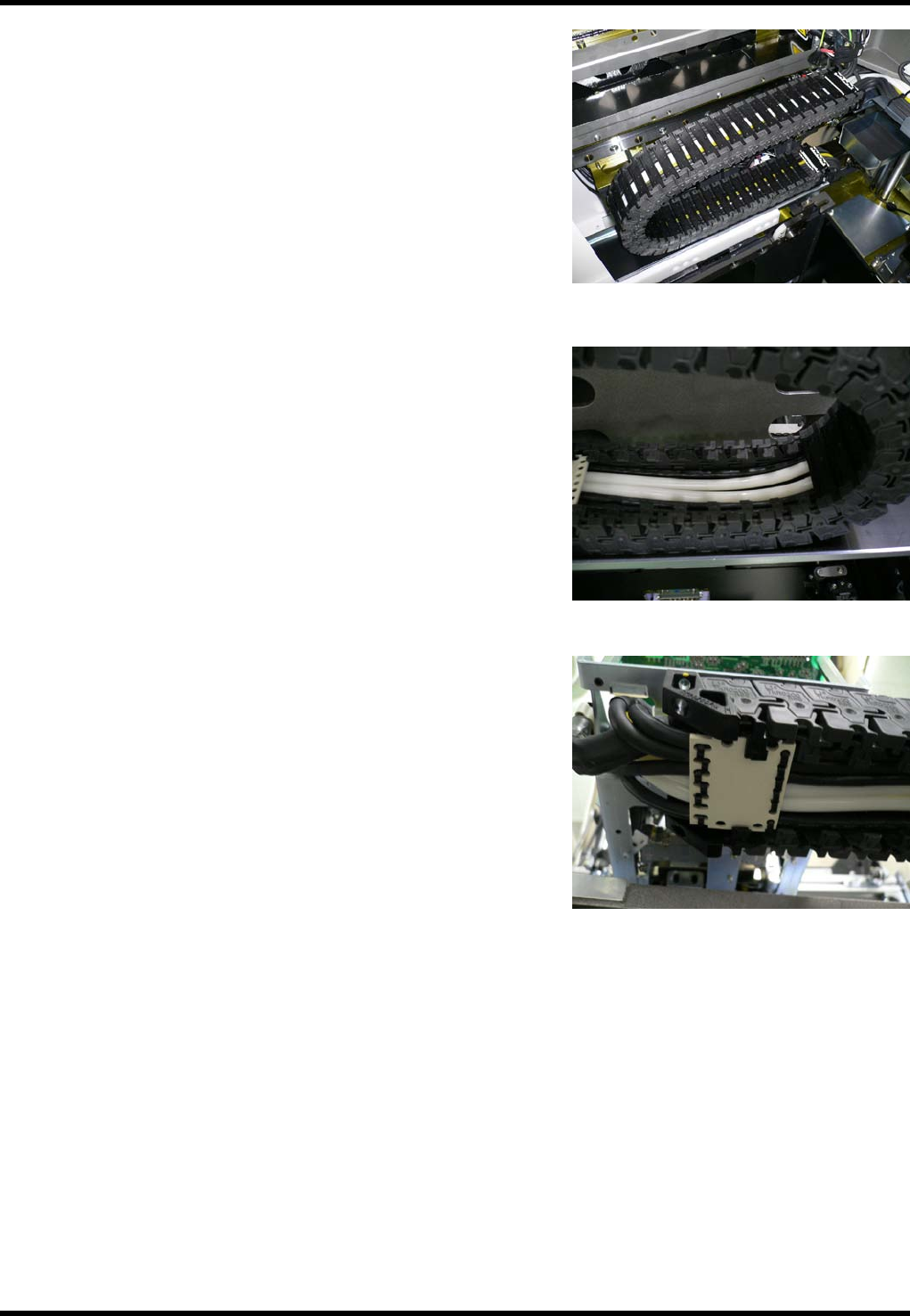

Y 轴电缆支架的交换
6.
1. 将电源和空气置于 OFF。
2. 拆下侧面的盖。(图 1)
3. 拆下电缆支架内侧的全部盖。(图 2)
切断固定电缆支架内侧盖和电缆固定板的
捆束带，拆下电缆支架内侧的盖。(图 3)
4. 卸下电缆支架的固定螺栓。
5. 切断固定电缆支架外侧盖和电缆固定板的
捆束带。
(图 1)
(图 2)
(图 3)
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-11

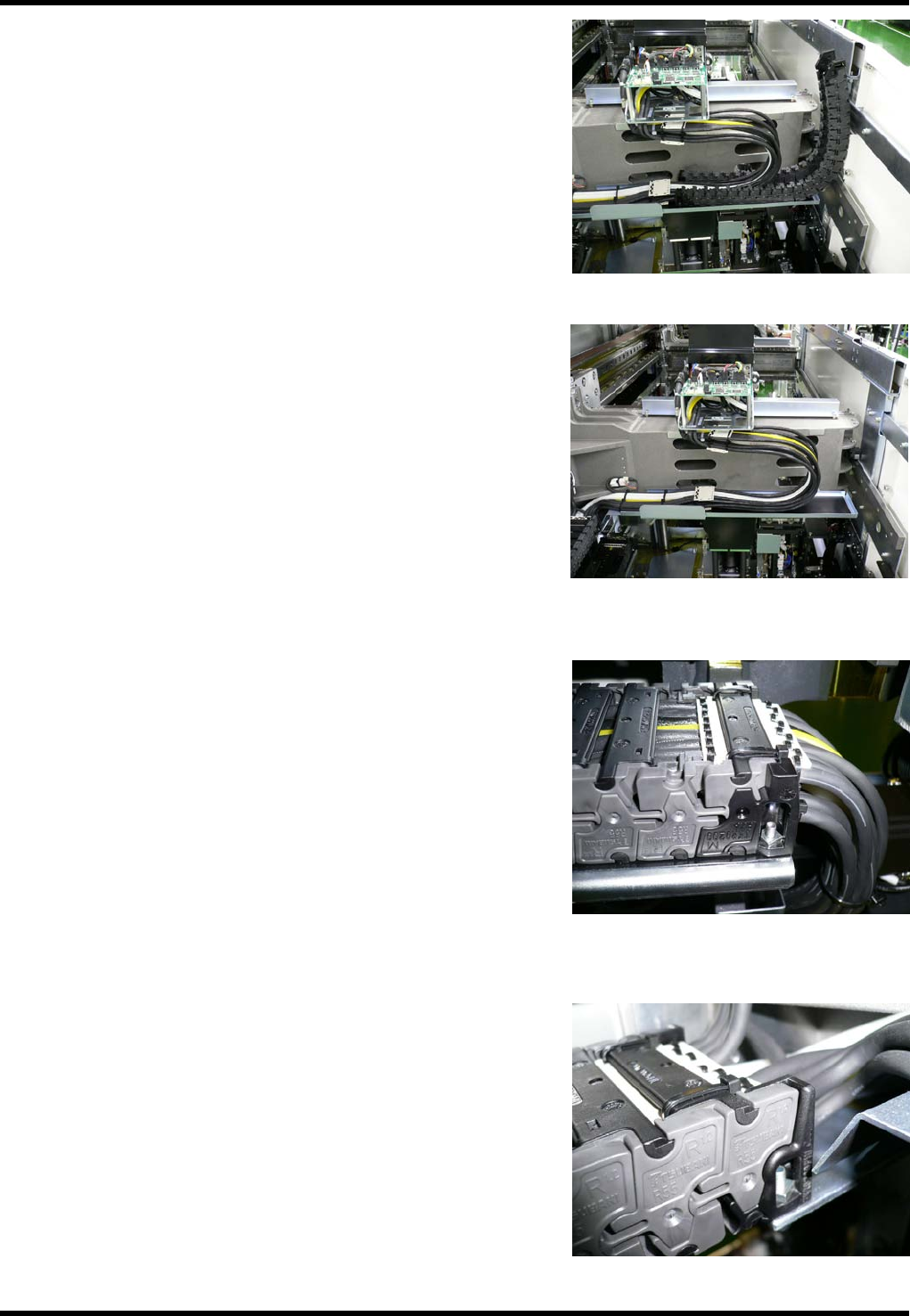

6. 卸下电缆支架。(图 4、图 5)
7. 在电缆固定板上设置新的捆束带。
8. 设置新的电缆支架。
=注意=
电缆支架两端的形状，由于安装侧有所不同，
敬请注意。(图 6、图 7)
9. 用捆束带固定电缆支架外侧盖和电缆固定板。
10. 将电缆支架固定住。
11. 安装电缆支架两端的内侧盖，将其用捆束带和电缆固定板
固定住后，安装剩下的全部盖。
12. 安装侧面的盖。
(图 6)
筐体固定侧
(图 7)
轴固定侧
(图 4)
(图 5)
