NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-12

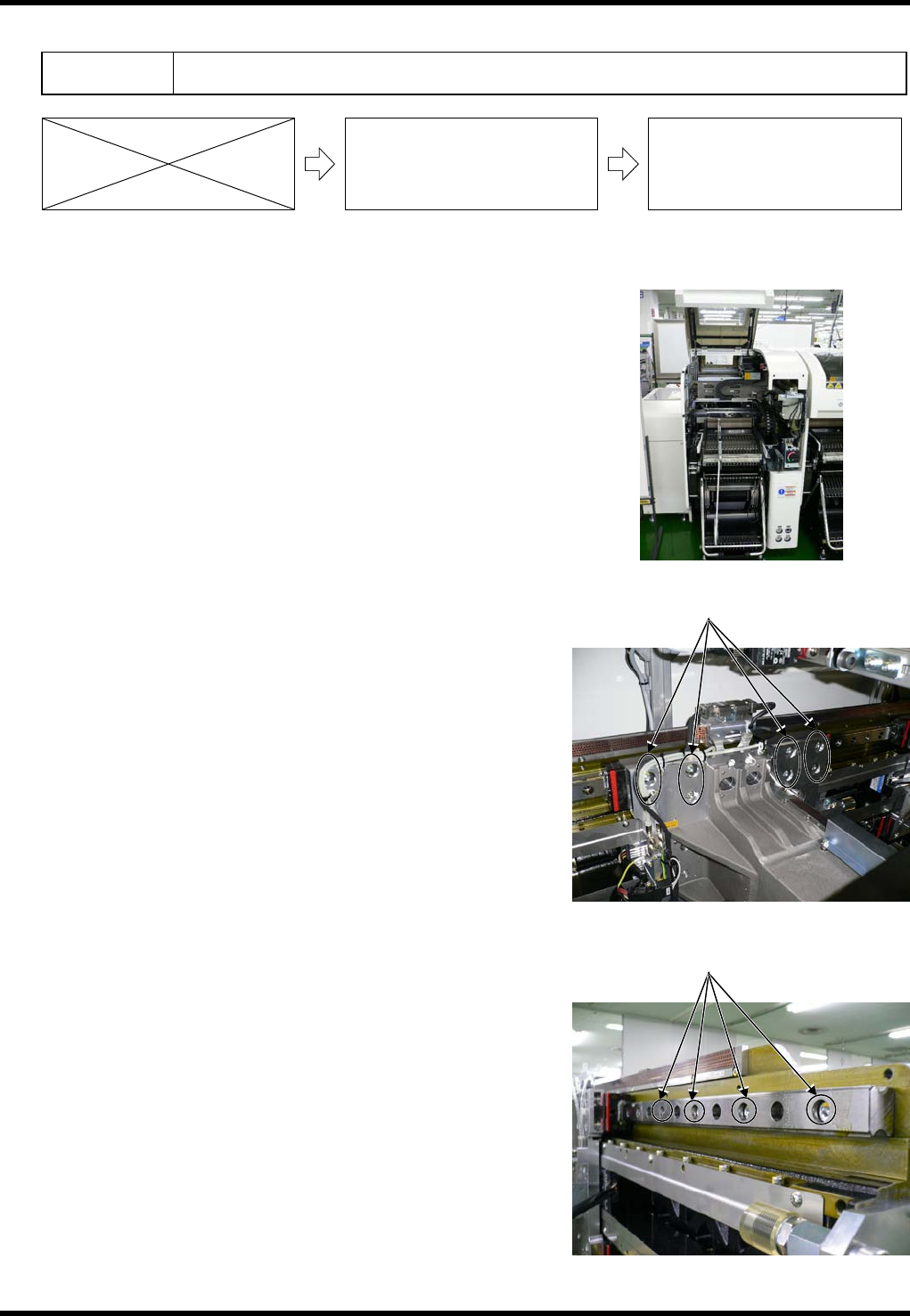

4.3.5 线性导轨的交换
Unit No.
N610052923AA
N610052924AA
4.3.5 线性导轨的交换
4.3.1 线性刻度的调整
4.3.2 XY 轴原点调整
=治具=
X 轴线性导轨安装治具
Y 轴线性导轨安装治具
垫片治具
Y 轴线性导轨的交换
7.
1. 将电源和空气置于 OFF。
2. 卸下头。
3. 卸下操作盘和全面盖。(图 1)
4. 卸下在 FRONT、REAR 的轴上侧的，与线性导轨块之间的固定
螺栓。(图 2)
5. 卸下上部线性导轨的固定螺栓后，将线性导轨拉到前面。(图 3)
(图 2)
固定螺栓
(图 3)
固定螺栓
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-13

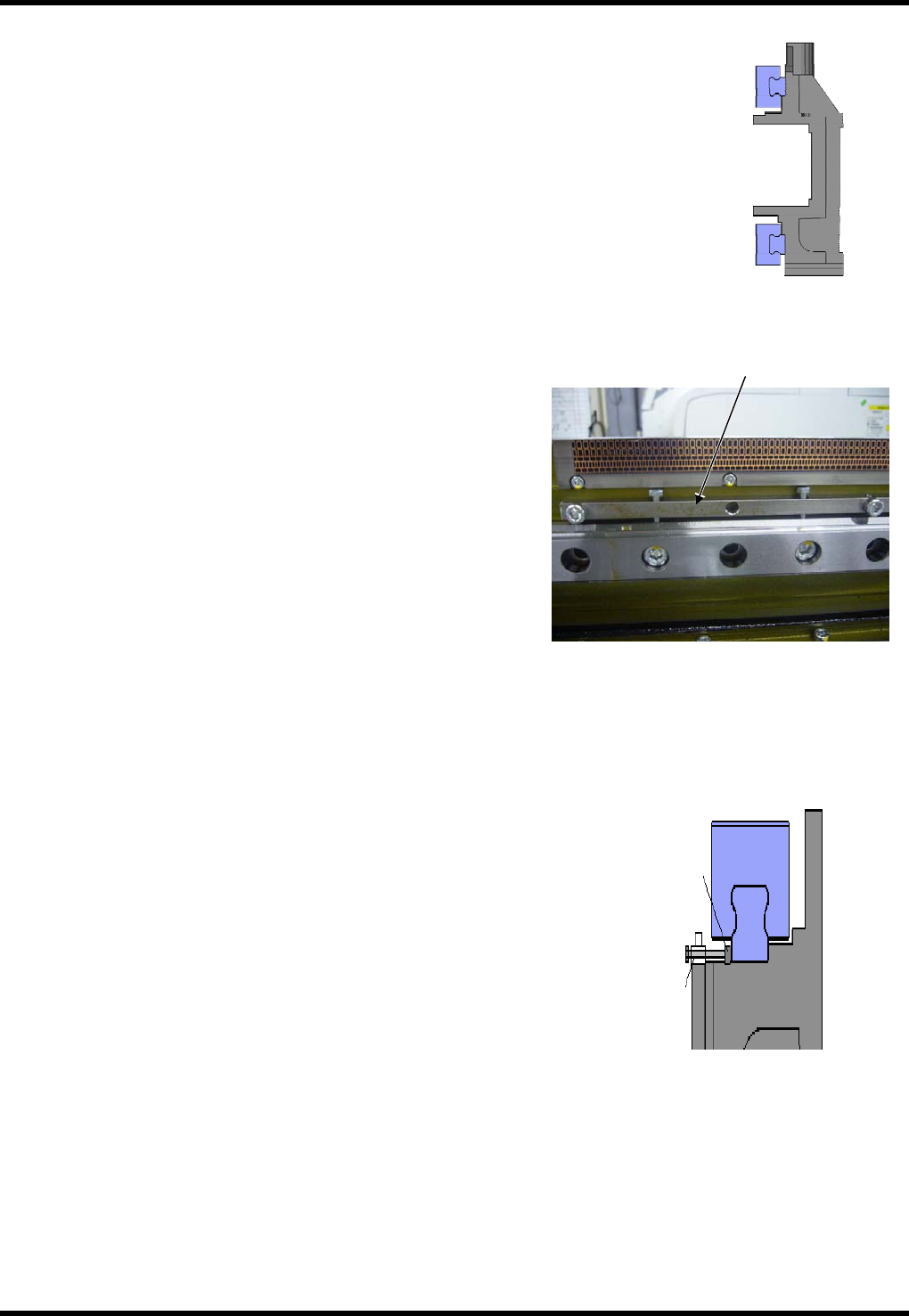

(图 4)
KB 侧
Y 轴线性导轨安装治具
(图 5)
(图 6)
防止损伤薄垫片
治具
6. 清扫安装面后，暂时安装新的线性导轨。
=注意=
使线性轨道下面的轨道基准线向主体基准面侧。
将 KB 的线性导轨安装在下侧。(图 4)
在移动导轨块之前，请擦去导轨和块之间的防锈油。
7. 使用 Y 轴线性导轨安装治具，将线性导轨推压到基准面固定
住。(图 5)
=注意=
在螺栓孔的中央位置，决定 LM 导轨的位置。
首先在 LM 导轨的端面侧安装治具，夹住防止损伤薄垫
片的状态下，用按压螺栓将 LM 导轨接触到基准面，将
其固定住。(图 5、图 6)
按照治具的长度，结束 LM 导轨的固定后，先卸下治具，
并将治具移动后再安装，继续进行同样的作业一直到相
反侧的端面。
8. 在安装孔的中央位置，将 FRONT、REAR 的轴上部和线性导轨块暂时固定住。
NPM
服务手册
4.3 XY 轴驱动关系
EN1SCC-83-030-C0
4.3-14

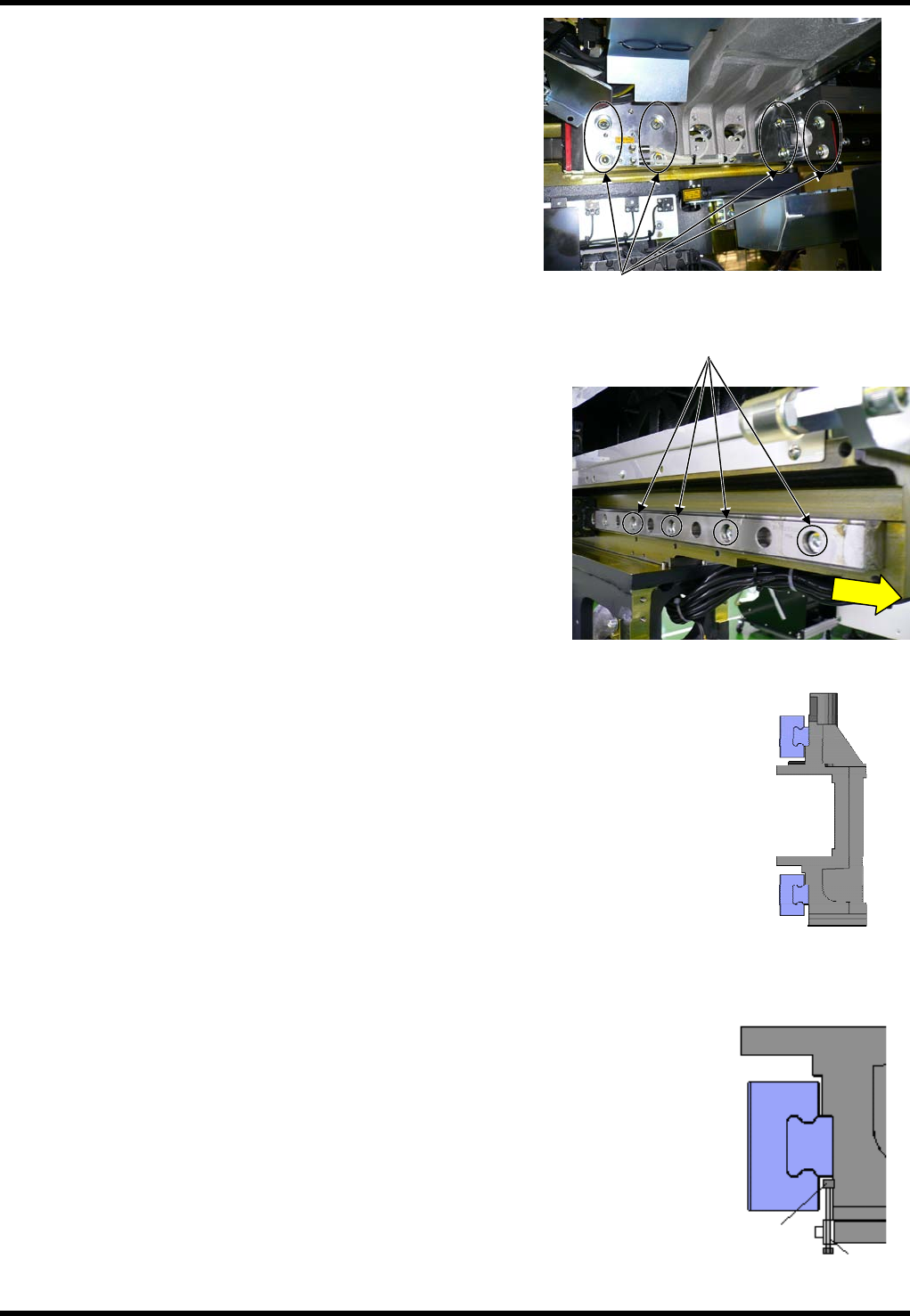

(图 8)
固定螺栓
(图 9)
KB 侧
(图 10)
防止损伤薄垫片
治具
固定螺栓
(图 7)
9. 卸下在 FRONT、REAR 的轴下侧的，与线性导轨块之间
的固定螺栓。(图 7)
10. 卸下下部线性导轨的固定螺栓，将线性导轨拉到前面。(图 8)
11. 清扫安装面后，暂时安装新的线性导轨。
下侧为 KB。(图 9)
=注意=
在移动导轨块之前，请擦去导轨和块之间的防锈油。
12. 使用 Y 轴线性导轨安装治具，在将线性导轨推压到基准面的
状态下，将其固定住。(图 9)
=注意=
在螺栓孔的中央位置，决定 LM 导轨的位置。
首先在 LM 导轨的端面侧安装治具，在夹住防止损伤薄垫片
的状态下，用按压螺栓将 LM 导轨接触到基准面，将其固定住。(图 10)
按照治具的长度，结束 LM 导轨的固定后，先卸下治具，
并将治具移动后再安装，继续进行同样的作业一直到相反侧的端面。
