NPM
服务手册
4.5 12 吸嘴头
EN1SCC-83-050-B0
4.5-1
4.5. 12 吸嘴头
EN1SCC-83-050-B0
4.5.1 Z 轴电机的交换
Unit No. N610067507AA
4.4.1 头装置的拆卸和安装
4.5.1 Z 轴电机的交换
4.4.1 头装置的拆卸和安装
1.
1. 卸下头装置。
== 请参照‘4.4.1 头装置的拆卸和安装’

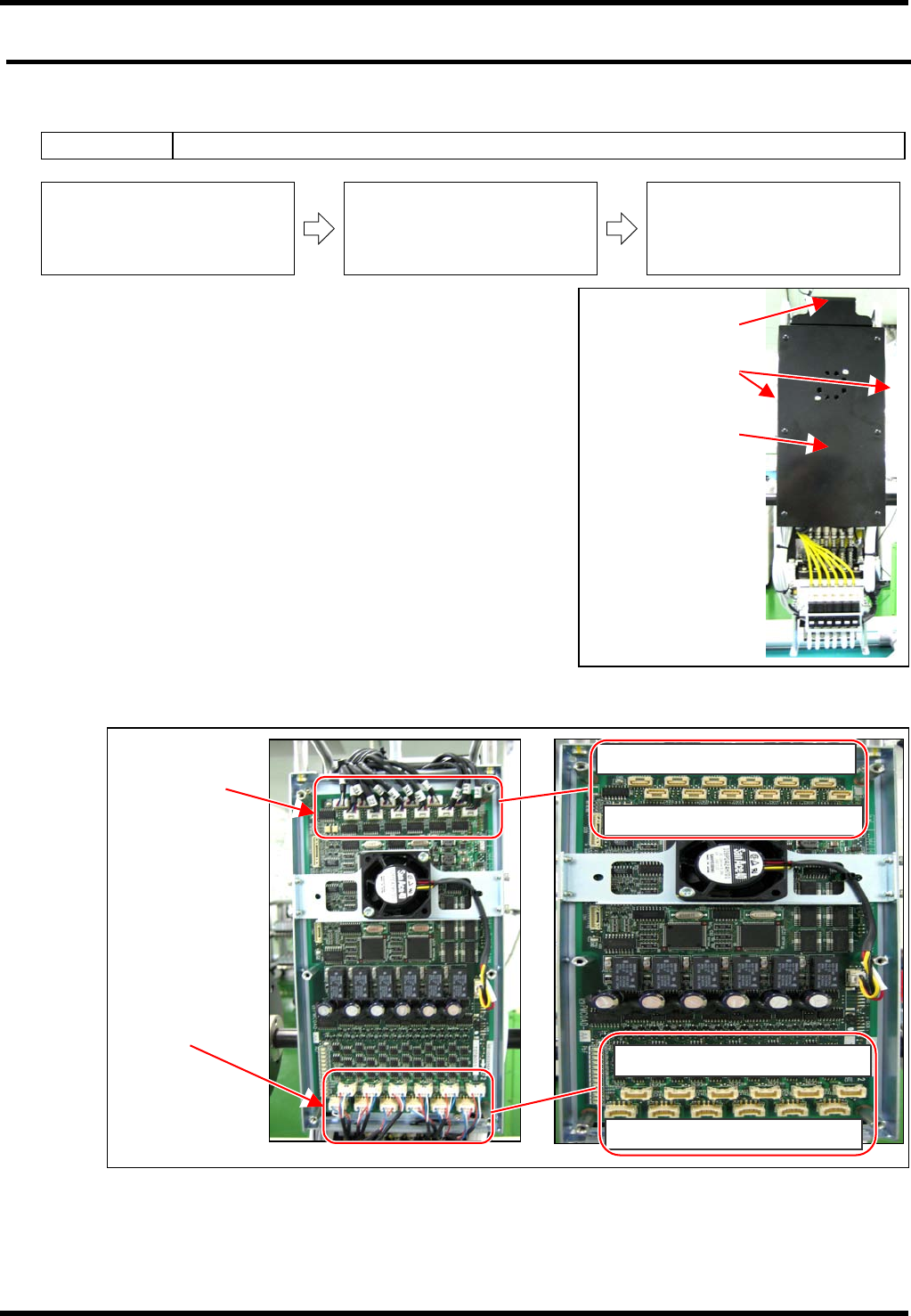

2. 拆下头装置上面、侧面、以及正面的盖。(图 1)
3. 拆卸 Z 轴电机的配线。(图 2)
(图 1)
上面盖
侧面盖
正面盖
(图 2)
电机侧
编码器侧
CN19 CN21 CN23 CN18 CN16 CN14
CN20 CN22 CN24 CN17 CN16 CN13
CN8 CN10 CN12 CN5 CN3 CN1
CN7 CN9 CN11 CN6 CN4 CN2
NPM
服务手册
4.5 12 吸嘴头
EN1SCC-83-050-B0
4.5-2
4. 拔出头装置侧面的流量传感器和冷却扇的连接器。(图 3)
5. 卸下基板安装螺栓 (4-M3×8) 和 (2-M4×8)。(图 4)
6. 卸下冷却扇。(圆头螺栓 2-M4×10)
7. 卸下 Z 轴线性电机的安装螺栓 (4-M5×20)，将线性电机部的轴和花键轴分开。
=注意=
请注意勿让轴发生弯曲。
(图 4)
冷却扇
(图 3)
CN28
CN34
CN35
CN36
CN37
NPM
服务手册
4.5 12 吸嘴头
EN1SCC-83-050-B0
4.5-3
8. 确认交换用的 Z 轴线性电机的往返移动。
=注意=
将线性电机的轴向下面，并在轴保持于入口侧的机械止动器位置的
状态下开放，确认轴是否会移动到出口侧的机械止动器位置。
9. 将 Z 轴线性电机安装到 Z 轴板上。
=注意=
Z 轴线性电机被调整销 (2-φ5) 定位。
10. 按照 Z 轴线性电机的拆卸相反步骤组装。
线性电机
移动到机械止动器
因自己的重量落下
2-φ5
