NPM 服务手册 4.5 12 吸嘴头 EN1SCC-83-050-B0 4.5-3 8. 确认交换用的 Z 轴线性 电机的往返移动。 = 注意 = 将线性电机的轴向下面，并在轴保持 于入口侧的机械止动器位置的 状态下开放，确认轴是否会移动到出 口侧的机械止动器位置。 9. 将 Z 轴线性电机安装 到 Z 轴板上。 = 注意 = Z 轴线性电机被调整销 (2- φ 5) 定位。 10. 按照 Z 轴线性 电机的拆卸相反步骤组装。 线性电…
NPM
服务手册
4.5 12 吸嘴头
EN1SCC-83-050-B0
4.5-2

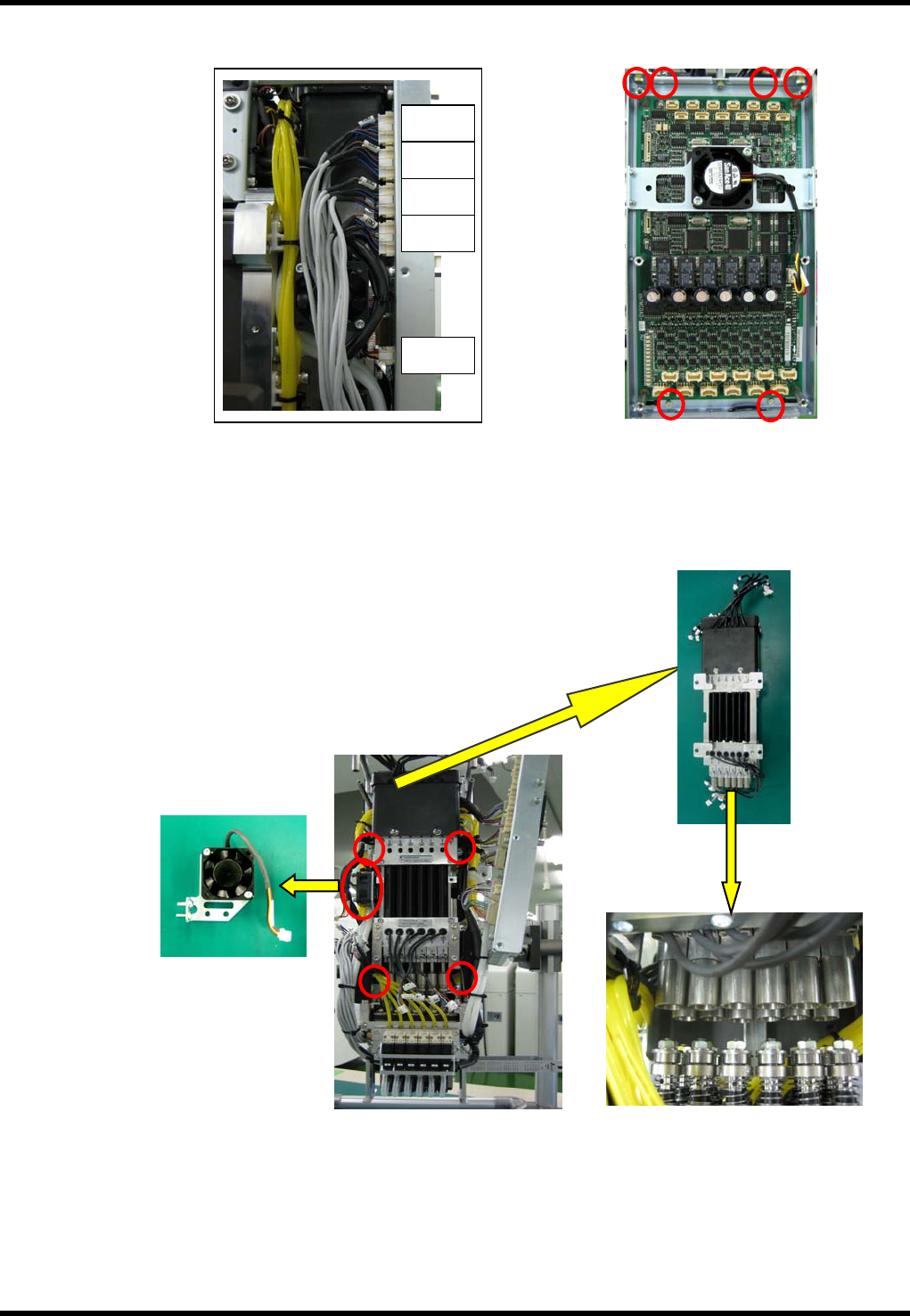

4. 拔出头装置侧面的流量传感器和冷却扇的连接器。(图 3)
5. 卸下基板安装螺栓 (4-M3×8) 和 (2-M4×8)。(图 4)
6. 卸下冷却扇。(圆头螺栓 2-M4×10)
7. 卸下 Z 轴线性电机的安装螺栓 (4-M5×20)，将线性电机部的轴和花键轴分开。
=注意=
请注意勿让轴发生弯曲。
(图 4)
冷却扇
(图 3)
CN28
CN34
CN35
CN36
CN37
NPM
服务手册
4.5 12 吸嘴头
EN1SCC-83-050-B0
4.5-3

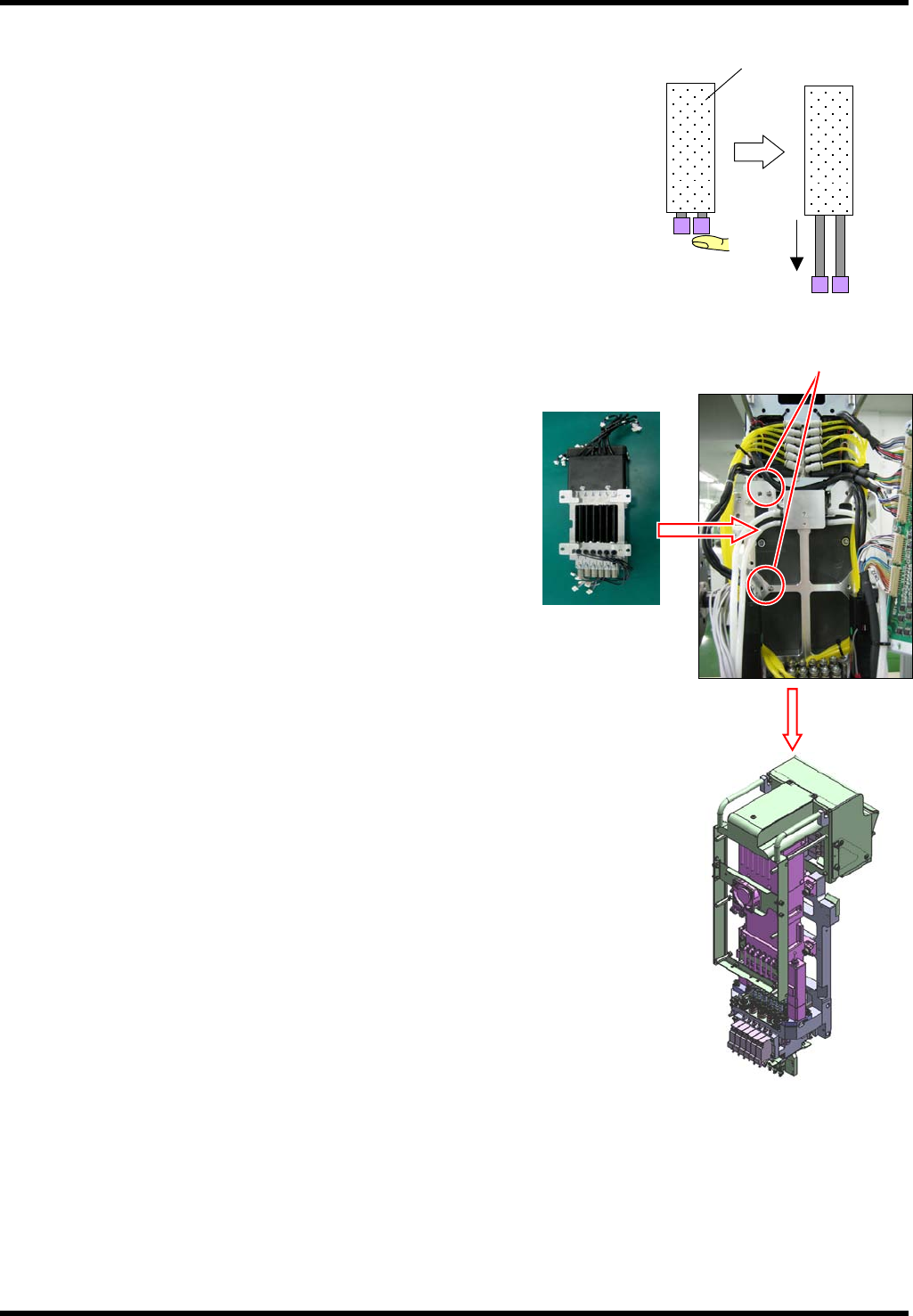

8. 确认交换用的 Z 轴线性电机的往返移动。
=注意=
将线性电机的轴向下面，并在轴保持于入口侧的机械止动器位置的
状态下开放，确认轴是否会移动到出口侧的机械止动器位置。
9. 将 Z 轴线性电机安装到 Z 轴板上。
=注意=
Z 轴线性电机被调整销 (2-φ5) 定位。
10. 按照 Z 轴线性电机的拆卸相反步骤组装。
线性电机
移动到机械止动器
因自己的重量落下
2-φ5
NPM
服务手册
4.5 12 吸嘴头
EN1SCC-83-050-B0
4.5-4
4.5.2 滚珠花键的交换
Unit No. N610067507AA
4.4.1 头装置的拆卸和安装
4.5.2 滚珠花键的交换
滚珠花键的交换
=使用治具=
推拉规
2.
1. 卸下头装置。
== ‘4.4.1 头装置的拆卸和安装’
2. 拆卸滚珠花键的轴部。(图 1)
=注意=
请注意弹簧的弹出。
弹簧按压杆，请务必使用圆棒。
如果使用六角扳手等，由于压痕，就会成为轴的滑动不良的原因。
No
零件名 型号
① 轴环
② 弹簧
③ 导轨
④ 垫圈
MMSRB6-0.5
⑤ 轴环
⑥ 轴承
DDRF-830ZZ
⑦ 螺母
M3
⑧ 垫圈 φ3 小型
A
滚珠花键
B
θ轴壳
(图 1)
请务必使用圆棒。
凸侧向
A 侧
凹侧向
A 侧
较短的一侧
向 A 侧
凸侧向
A 的相反侧
∗①③⑤⑥ : 应注意组装的
方向
A 侧
