NPM
服务手册
4.6 8 吸嘴头
EN1SCC-83-060-B0
4.6-2

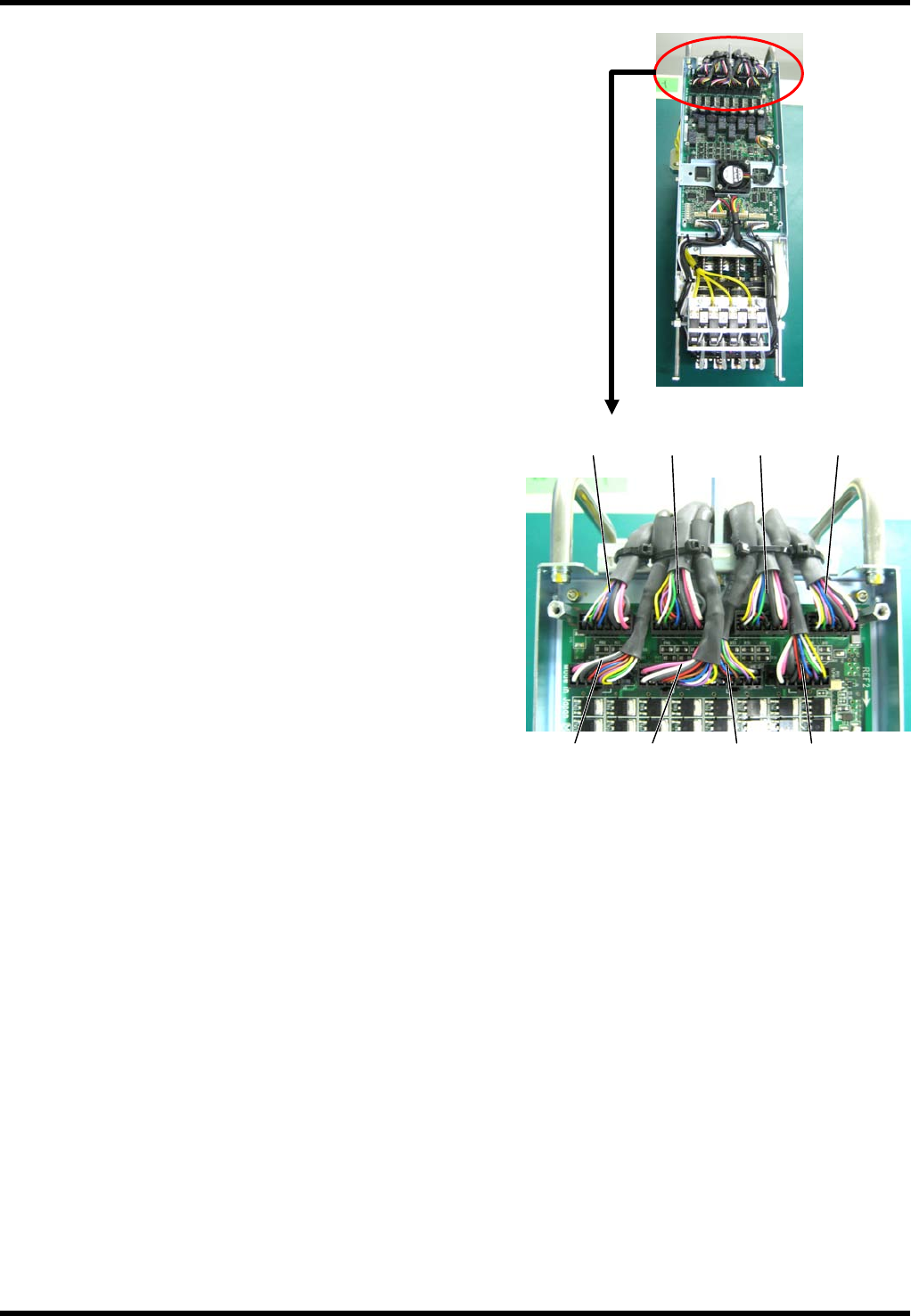

3. 取下头装置 Z 电机的配线。(图 2)
CN1
POS1
CN4
POS4
CN3
POS3
CN2
POS2
CN6
POS6
CN7
POS7
CN5
POS5
CN8
POS8
(图 2)
NPM
服务手册
4.6 8 吸嘴头
EN1SCC-83-060-B0
4.6-3
4. 卸下 Z 电机后，交换电机，并安装接头。(图 3)
=注意=
电机轴和接头的组装位置
拧下固定螺钉 (2-M4×16L) ，即可卸下电机。
(两个电机一起脱落。)
(图 3)
拧下固定螺钉 (2-3×10L) 后，
从板上卸下电机。
拧松固定螺钉 (1-M4×4L) 卸下接头后，将
其安装在交换电机上。
电机
接头
使接头的螺钉孔和电机
的 D 切割面一致
D 切割面
电
机轴
NPM
服务手册
4.6 8 吸嘴头
EN1SCC-83-060-B0
4.6-4

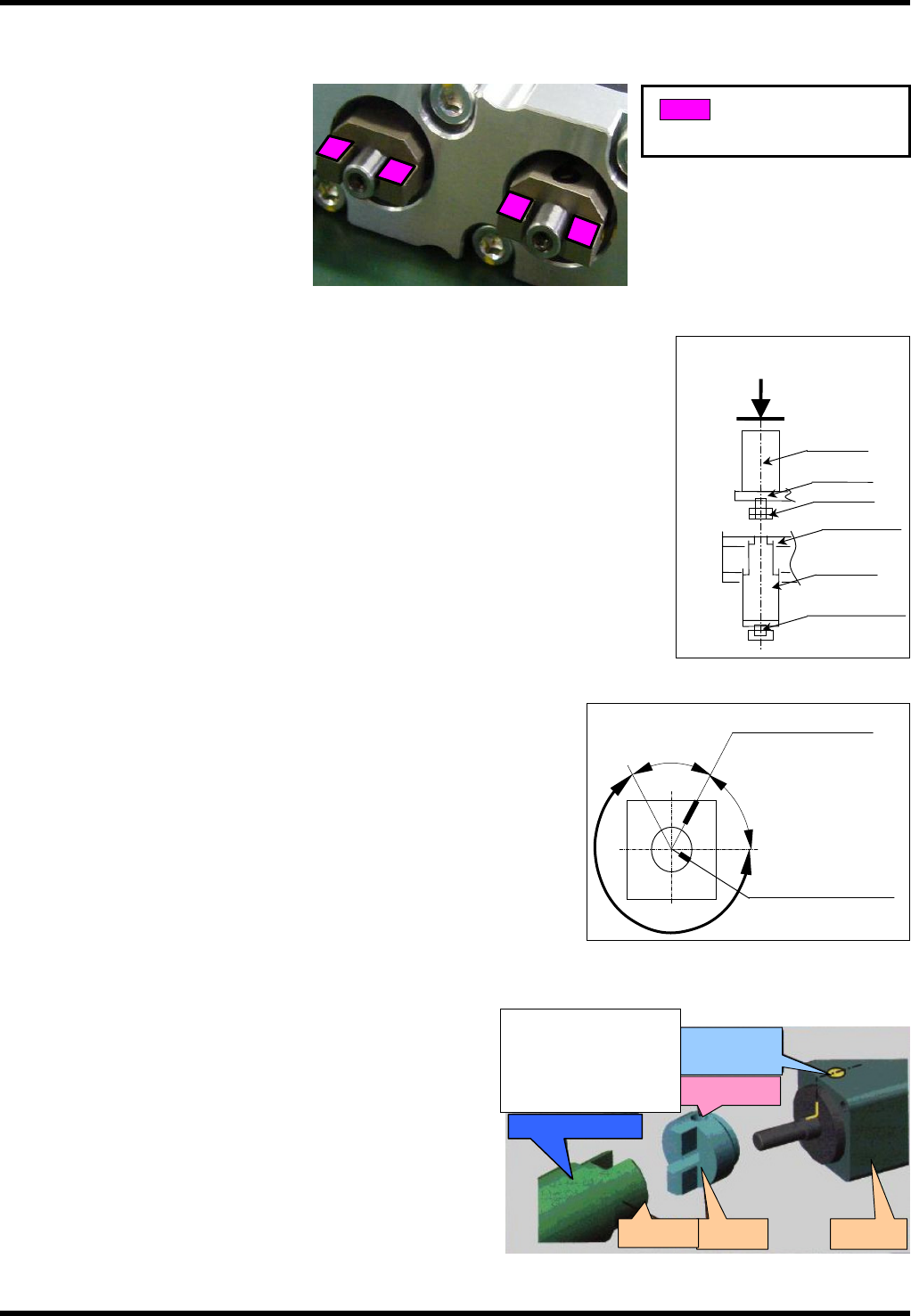

=注意=
在连接部涂敷润滑脂
5. 安装电机。
Z 电机的组装方法 (Z 电机和滚珠丝杠的组装方法)
将滚珠丝杠移动到上限止动器位置。(图 4)
为了使滚珠丝杠的一字型螺丝刀沟槽和接头的一字型螺丝刀面几乎成为同
一个方向，转动电机轴，并组装。(滚珠丝杠应保持上限止动器的位置)
此时，电机轴部的 C 频道输出位置不可配置于电机上部的 C 频道输出位置
的前后 60° 以内。
(应在图 5 中的 240° 范围内配置)
： 润滑脂的涂敷面
※背面也同样涂敷
润滑脂 : Panasonic LCG100
滚珠丝杠
电机
板
接头
托架
轴
A
(图 4)
电机上部的
C 频道输出位置
60°
60°
轴部的
C 频道输出位置
NG
NG
0K
(图 5)
螺钉孔位置
电机原点
记号
接头 Z 电机
轴
将接头与轴咬合时，电机
的记号位置和轴的螺钉
孔应分开 60°以上。
抬起到上端为止
