NPM 服务手册 EN1SCC-01-030-C0 SAFETY -5 因进行生产材料的补给·机种切换·调整等操 作而需要将手或身体的一部进 入机器的可动部内时，应遵守下述事项 机器会运转，有可能造成伤害。 另外，也有可能导致触电。 根据相应的作业内容，分为下述 3 个阶段。 进行控制 BOX 等的修理时 --------------------------------------------------------- - 停止…
NPM
服务手册
EN1SCC-01-030-C0
SAFETY-4
如果感觉到危险·异常情况，立即按紧急停止开关，停止运转
如果对危险·异常状况置之不理、继续运转，有可能导致事故和故障发生。
NPM
上有
2
个紧急停止开关。按下任何一个都可停止机器运转。
请按较近的开关。
连结
NPM
时，为了确保包括邻接设备开口部的安全，相邻接的设备也会停止。
待危险·异常解除后，再次开始运转。
(
包含相邻接的设备
)
要解除时，请将紧急停止开关向箭头所示的方向旋转。
危险
EJM9B-AB01
邻接设备
邻接设备
连结 3 台时
紧急停止开关
(
后面
)
紧急停止开关
(
前面
)
NPM
服务手册
EN1SCC-01-030-C0
SAFETY-5

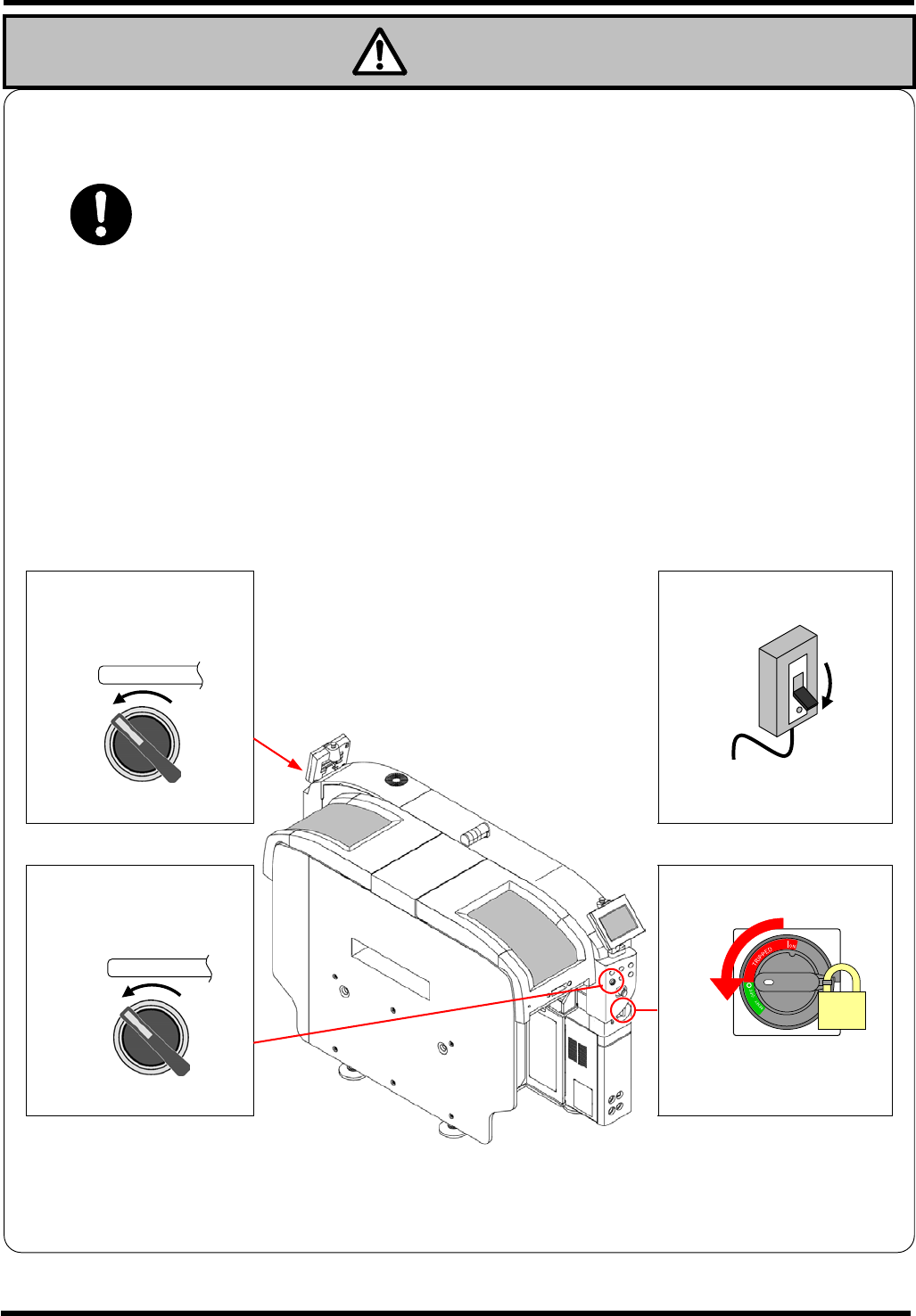

因进行生产材料的补给·机种切换·调整等操作而需要将手或身体的一部进
入机器的可动部内时，应遵守下述事项
机器会运转，有可能造成伤害。
另外，也有可能导致触电。
根据相应的作业内容，分为下述
3
个阶段。
进行控制
BOX
等的修理时
---------------------------------------------------------
-
停止从工厂向本机供给的电源。
通常的主电源
OFF
的操作
----------------------------------------------------------
-
更换传感器等的控制部分时
分解、更换部品时
将主电源开关置于
OFF
。
锁上主电源开关。
(
锁定
标记牌
)
机种切换及日常检查
-----------------------------------------------------------------
-
在吸嘴交换器内设置吸嘴时
进行本机器内部的维修时
将伺服开关置于
OFF
后，打开安
全盖。
将伺服开关置于
OFF
后，打开安全盖
停止向本机器供给电源
后面控制板
将本机器连接的断路器置
于
OFF
将伺服开关置于
OFF
后，打开安全盖
将主电源开关置于
OFF
。
前面控制板
危险
EJM9B-AA01
OFF SERVO ON
OFF SERVO ON
NPM
服务手册
EN1SCC-01-030-C0
SAFETY-6
使用直线马达时，请遵守下述事项
因磁力而有可能导致伤害或事故。另外，也有可能导致烫伤。
NPM
的
X
轴及
Y
轴是通过线性电机来驱动的。
由于直线马达使用非常强力的永久磁石，如果使用不当，即使主电源处于
OFF
状态，也将导致极度危险。
如维修作业等，在安全盖内进行作业之际，请务必遵守下述事项。
1.
安装心脏起搏器的人员，请勿在安全盖内进行作业。
2.
在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。
3.
由于直线马达的转子将成为高温
(
在
25
°
C
环境下成为
80
°
C
，在
35
°
C
环境下成为
90
°
C)
，请注意烫
伤。
运转停止后降低到室温，在某些场合需要花费
3
个小时以上。
4.
请勿拆开直线马达。
由于定子
(
磁石
)
的吸着力极强，如果拆开，则将非常危险。
危险
EJM9B-AM00
N610052923AA00
X 轴直线马达
Y 轴定子
(
磁石
)
Y 轴直线马达
Y 轴转子
X 轴转子
X 轴定子
(
磁石
)
