NPM 服务手册 4.6 8 吸嘴 头 EN1SCC-83-060-B0 4.6-10 组装轴部 / 插入轴。 将轴的编号和滚珠花键筒侧的编号向 同一个方向，将安装在已连接到 轴上的支架的 接头向外侧插入。 9. 吸嘴轴旋转停止部 涂敷润滑脂 对于板进行确认， 与盒之间的往返移动面以及轴承之间 的滚动面，润滑脂是否已被涂敷。 使用润滑脂 : Panasonic L CG100 确认往返移动 组装板后，在水平状态下确认往返移 …
NPM
服务手册
4.6 8 吸嘴头
EN1SCC-83-060-B0
4.6-9

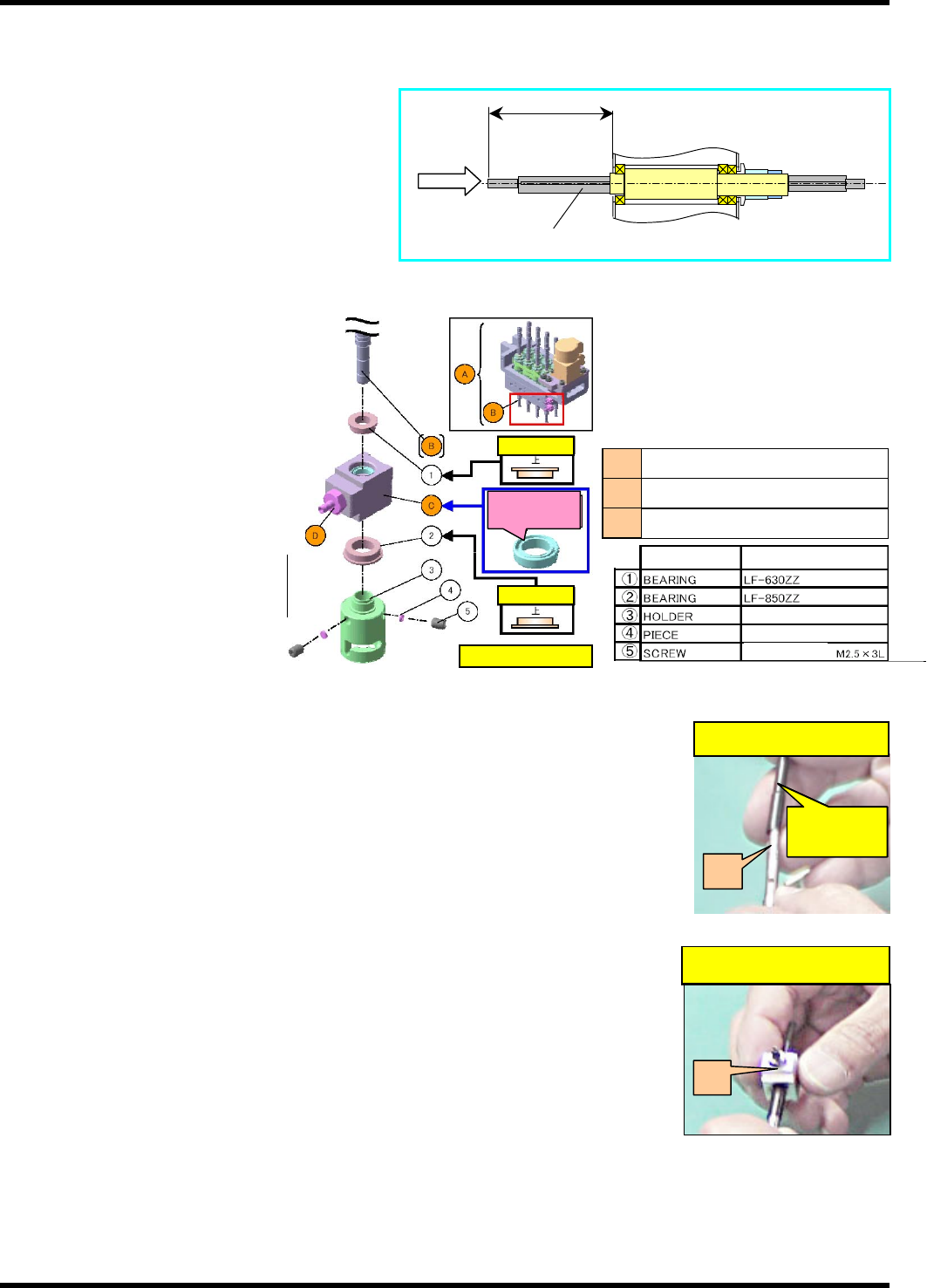

7. 在水平的状态下确认滚珠花键的往返移动抵抗值 (最大值) 。
A 尺寸在 38~ 78 mm 范围内进行测量。
=基准值=
滚珠花键单体往返移动值规格
1.5N 以下
8. 组装轴部。
在壳里插入滚珠花键。
=注意=
为了避免花键壳的 Y 衬垫破损，使用插入治具。
在插入治具上薄薄地涂敷润滑脂。
∗在后工序中，拔出插入治具时使用的润滑脂。(润滑脂=BARRIERTA IEL / V)
=注意=
拔出，卸下插入治具。
为了避免从 A 上脱落 B、从 B 上脱落衬垫，另外，为了不要使滚珠花键折曲，
请注意拔出治具。
目
F
A
滚珠花键
A
接头
滚珠花键
壳
B
C
①注意方向
C:确认衬垫的沟槽一面
向外层（两面）
②注意方向
∗组装在合计 12 处
零件名 型 号
内六角螺丝
Ⅱ．A+治具に B が入った状態
B
Ⅱ．将 A+治具插入 B中的状态
挿入治具
(仮治具)
Ⅰ．A に治具を入れる
A
Ⅰ．在 A 中插入治具
插入治具
(暂时治具)
插入治具
(暂时治具)
NPM
服务手册
4.6 8 吸嘴头
EN1SCC-83-060-B0
4.6-10

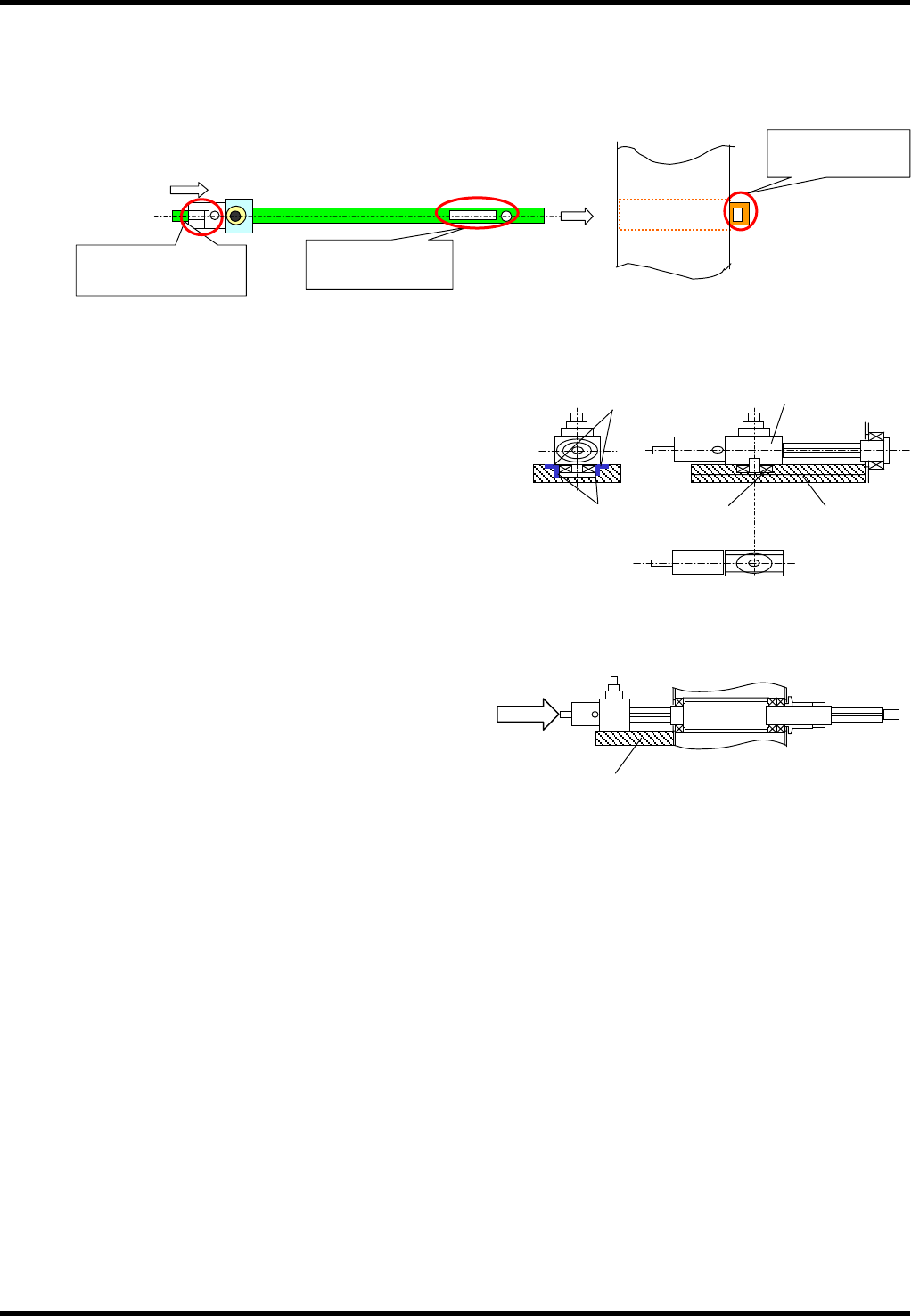

组装轴部 / 插入轴。
将轴的编号和滚珠花键筒侧的编号向同一个方向，将安装在已连接到轴上的支架的
接头向外侧插入。
9. 吸嘴轴旋转停止部
涂敷润滑脂
对于板进行确认，与盒之间的往返移动面以及轴承之间
的滚动面，润滑脂是否已被涂敷。
使用润滑脂: Panasonic LCG100
确认往返移动
组装板后，在水平状态下确认往返移动的抵抗值 (最大值) 。
将测定轴配置于板的上方，进行测量。
=规格值=
在 2N 以下
10. 组装周边部
11. 安装滚珠花键的滚珠丝杠的连接部。
12. 确认吸嘴支架的往返移动。
取下吸嘴支架的弹簧，在将其安装后，从往上面顶起的状态下让其自动落下时，确认吸嘴支架是否因自己重
量移动到下死点。
一边向壳的方向拉，一边暂时固
定止动螺丝
止动螺丝和孔/编号
的中心线一致
暂时固定有 L 字一方的
止动螺丝
滚珠花键
筒侧编号
往
返
移动面
滚动面
壳
板 轴承
板
Ｆ
NPM
服务手册
4.6 8 吸嘴头
EN1SCC-83-060-B0
4.6-11

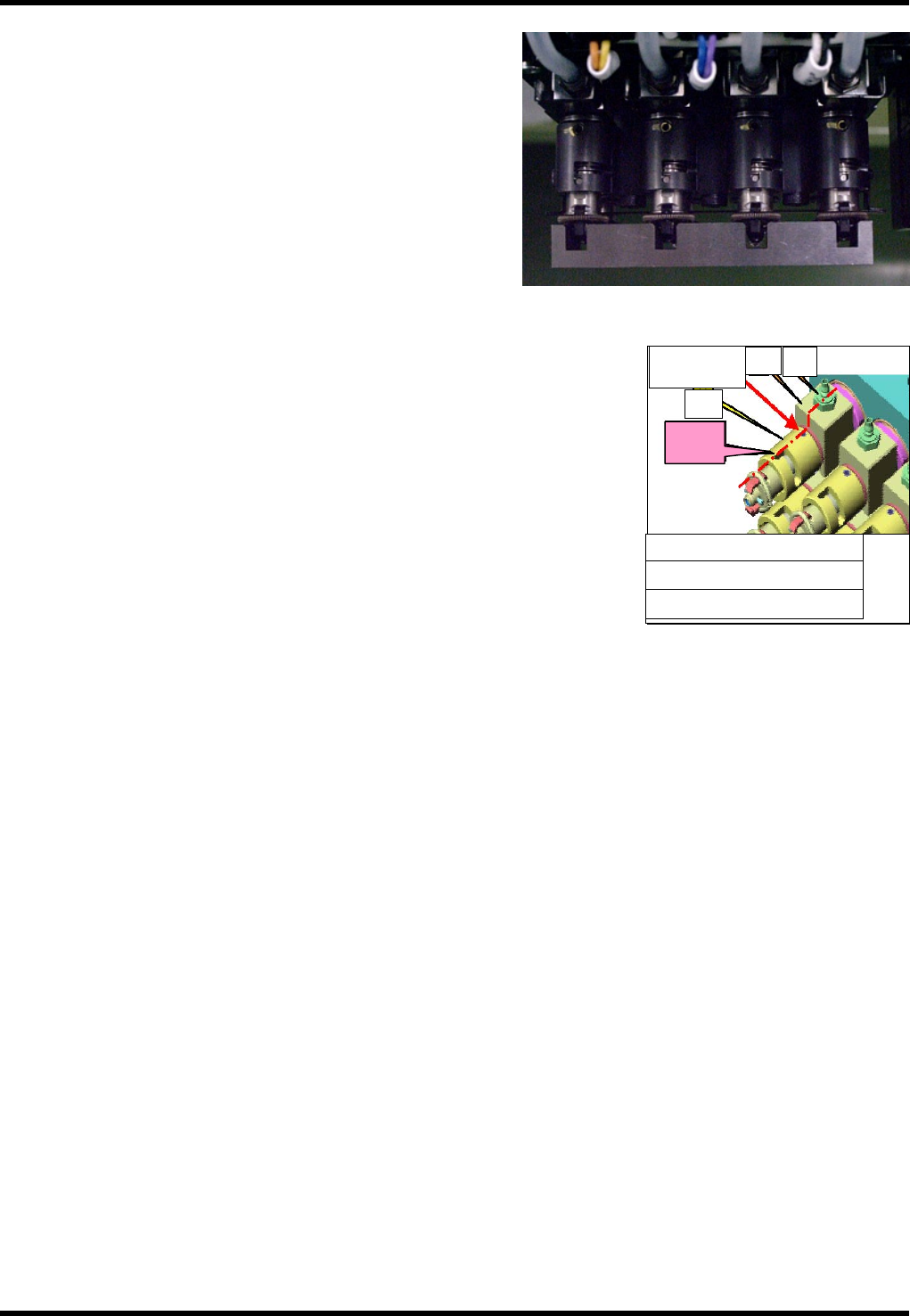

13. 调整吸嘴θ位置。
用吸嘴θ位置调整治具，调整θ方向，并组装。
=注意=
在滚珠花键上，将 C 用 SCREW 暂时固定住。
将 C 向 A 推进，使 A 接触到滚珠花键的有高度差的
部分 (直到没有间隙为止) ，按照右图调整固定方向，
将 C 用 (2 个) SCREW 固定住。
==头装置的安装方法，请参照‘4.4.1 头装置的安装’ 。
14. 安装好头装置以后，进行以下作业。
面补正 Z
治具站
SCREW
(M3)
A
B
C
A
壳
B
接头
C
支架
安装导轨
(纵槽)
