4.7.4 Z 电机的交换
Unit No. N610069507AA
4.4.1 头装置的拆卸和安装
4.7.4 Z 电机的交换
拆卸
7.
1. 卸下头装置。
== 请参照‘头装置的交换步骤书’
2. 拆下基板部的盖。(图 1)
3. 拔出 Z 电机的连接器。(CN1 / CN3) (图 2、3)
Z 电机
头基板部的盖
(图 1)
(图 2)
(图 3)
CN4 CN3 CN2 CN1
NPM
服务手册
4.7 2 吸嘴头
EN1SCC-83-070-B0
4.7-11

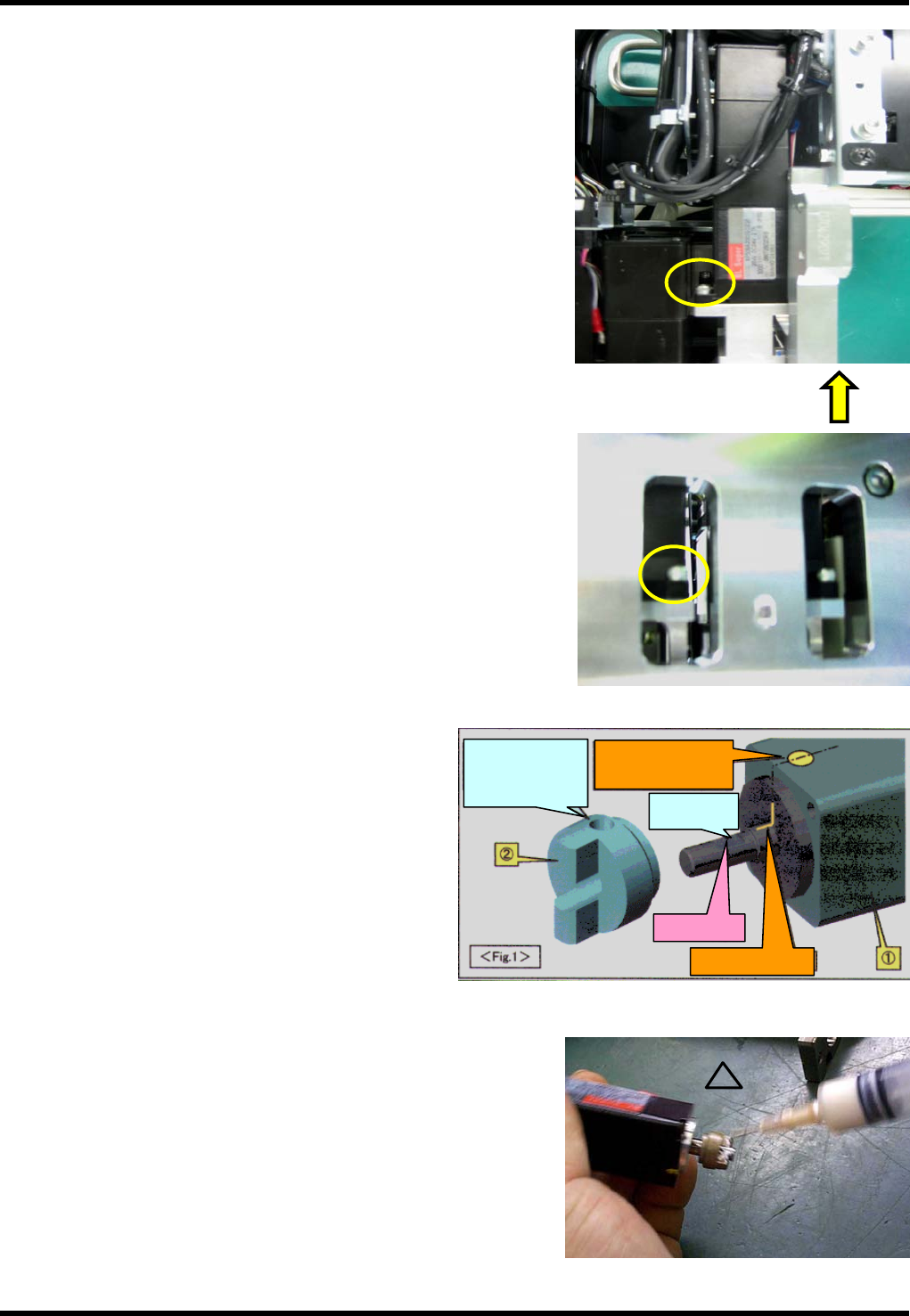

4. 卸下 Z 电机。(螺栓 2-M4) (图 4、5)
5. 拧下定位螺钉后，换上接头。(图 6)
6. 在连接部涂敷少量的润滑脂。(图 7)
=注意=
润滑脂 : Panasonic LCG100
1 根螺栓在板的背面
(图 4)
(图 5)
(图 7)
1
(图 6)
D
:
使②的全息设置孔和
①的
D
切割面一致
C
:
D
切割面
电机轴
A
:
厂商记载的标记
B
:
为了明确
A
位置，在 ①
的侧面上用黄色作标记
NPM
服务手册
4.7 2 吸嘴头
EN1SCC-83-070-B0
4.7-12
7. 组装 Z 电机 / 拧紧螺栓。
=注意=
将滚珠丝杠移动到原点位置。
(上限止动器在-2mm 的位置为原点)
使电机和 KR 装置的一字型螺丝刀面几乎向同一个方面。
此时，电机的原点标记应互相分开大约 90 度以上。
在刚 90 度的位置上犹豫将标记移动到左右的哪一方时，
对于电机主体的原点标记，使轴的标记位于时针方向的
一侧。
8. 插入连接器后，安装盖。
9. 安装头装置。
==请参照‘头装置的交换步骤书’
(图 8)
接头
接头
Z 电机
KR 装置
2
上限止动器
原点
接头的一字型
螺丝刀槽
接头的一字型
螺丝刀面
电机的
原点标记
从正上面看的图
○
全息设置
接头
作记号
×
