NPM 服务手册 4.8 交换台车部 EN1SCC-83-080B0 4.8-8
NPM
服务手册
4.8 交换台车部
EN1SCC-83-080B0
4.8-7

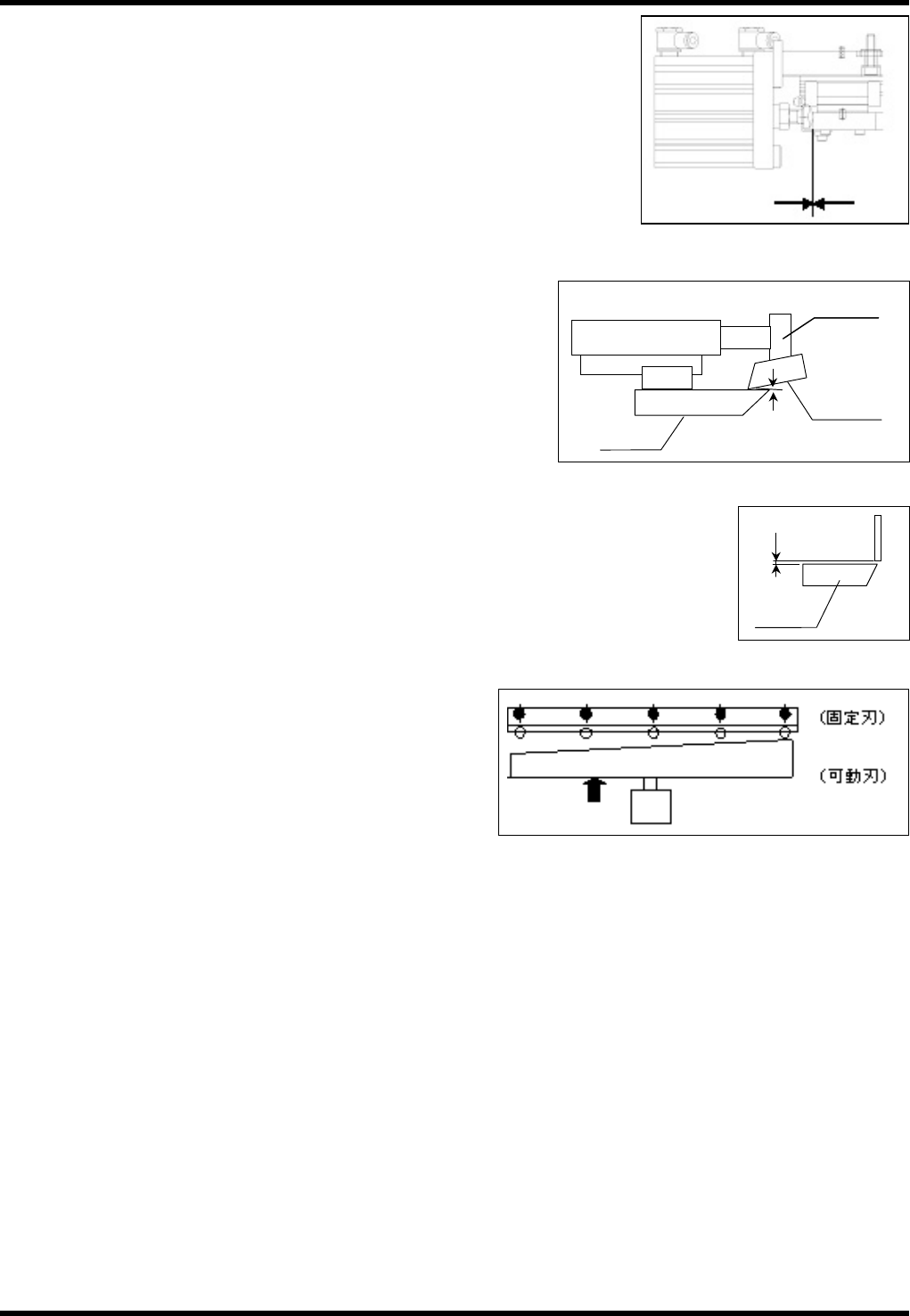

7. 确认汽缸和可动刀的连接间隙。(图 4)
=注意=
用目视确认没有间隙。
8. 在可动刀完全关闭的状态下，确认与固定刀之间的间隙。
(图 5)
=基准值=
间隙 : 0.01 ~ 0.02mm
=注意=
间隙规的 0.01mm 可通过，0.03mm 不通过就 OK 了。
不在基准值范围内时，用固定刀的安装块，进行调整。
9. 将可动刀之间间隙调整到基准值范围内后，安装溜槽导轨板。
(图 6)
=基准值=
间隙: 0.03 ~ 0.1mm
=注意=
间隙规的 0.03mm 可通过，0.15mm 不通过就 OK 了。
10. 预先剪成 20mm 宽度的打印纸，将其在 5 处 (均等) 剪
掉，确认是否能在全部位置上剪掉。
11. 安装盖 (两种) 后，将连接器托架对准调整销安装。
固定刀
可动刀
间隙
块
(图 5)
可动刀
间隙
(图 6)
没有间隙
(图 4)
(图 7)
NPM
服务手册
4.8 交换台车部
EN1SCC-83-080B0
4.8-8
NPM
服务手册
4.9 吸嘴交换器部
EN1SCC-83-090-B0
4.9-1

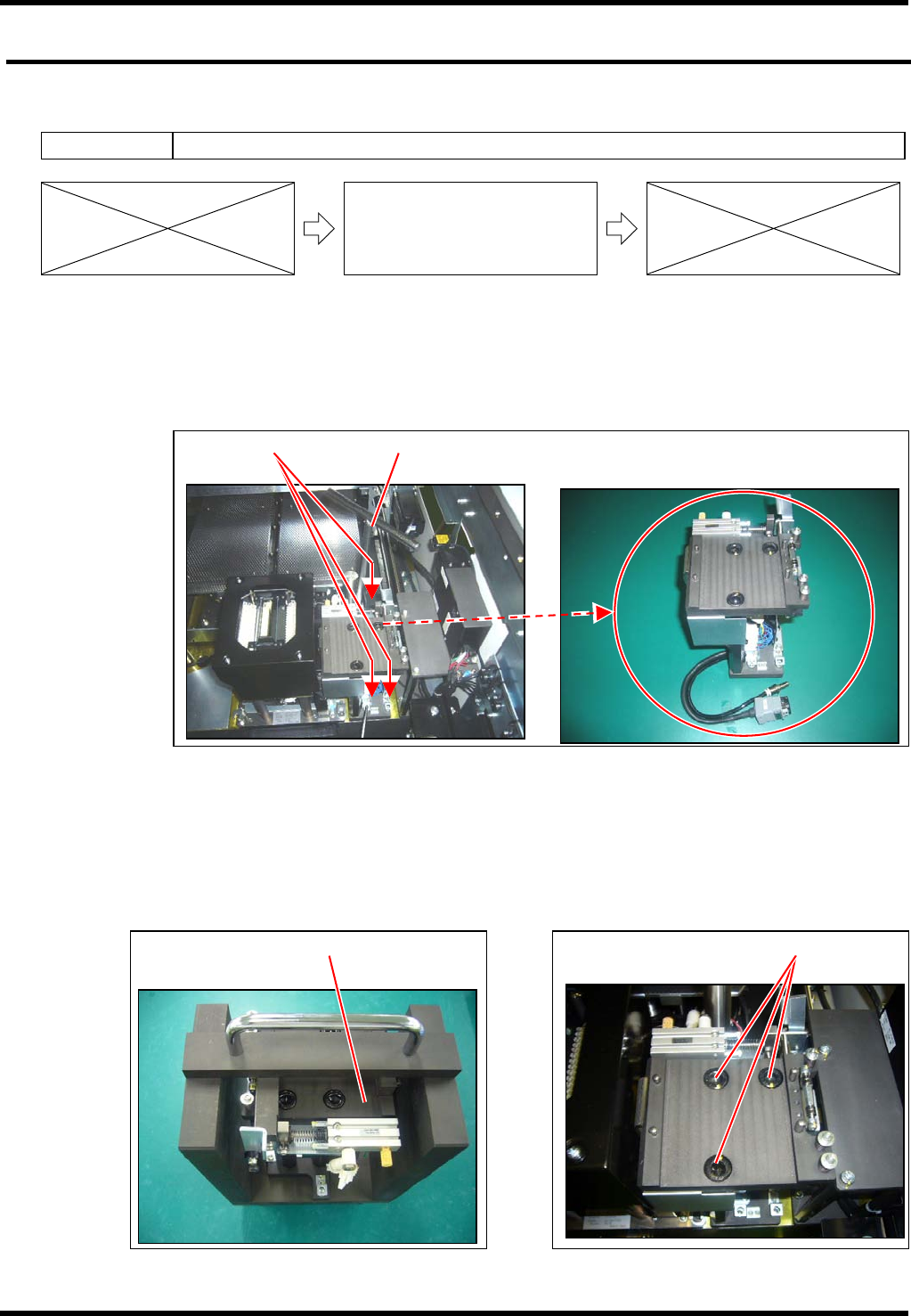

4.9. 吸嘴交换器部
EN1SCC-83-090-B0
4.9.1 吸头选购件驱动装置
Unit No. N610074583AA
4.9.1 吸头选购件驱动装置
=注意=
吸头选购件驱动部被调整销定位。
从上面，被螺栓 (3-M6×25) 固定。
(如果使用 T 型扳手，就容易装卸内侧。)
如果在中继部分卸下配线连接器和空气软管，即可卸下吸头选购件驱动装置。(图 1)
=注意=
上部板和汽缸的位置被治具调整。(图 2)
特别，请不要拧松上部板的固定螺栓 (3-M10×16) 。(图 3)
(图 1)
3-M6×25
T 型扳手
(图 2)
吸头选购件驱动装置
(图 3)
3-M10
×
16
