NPM 服务手册 4.11 选购件装置 EN1SCC-83-110-C0 4.1 1-3 装置 变更位置 料架规格 托盘规格 安全开关和止动器 料架浮起检测 ( 右 ) 传感器部 料架浮起检测 ( 左 )
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-2

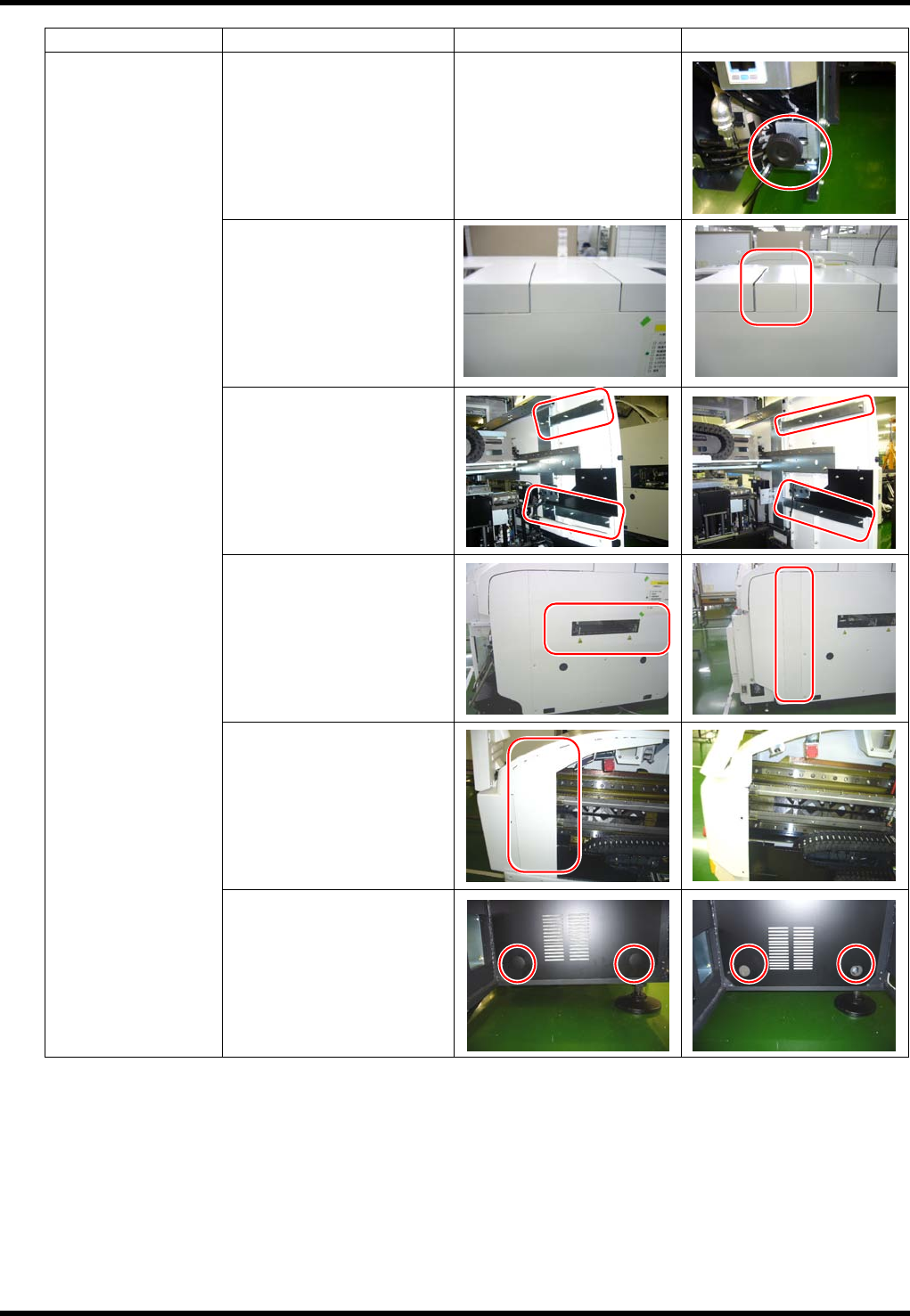

装置 变更位置 料架规格 托盘规格
下部固定托架
上部延长盖
盖安装框架
侧面延长盖
内部侧面盖
内部下部盖帽
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-3
装置 变更位置 料架规格 托盘规格
安全开关和止动器
料架浮起检测 (右)
传感器部
料架浮起检测 (左)
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-4
托盘料架装置的连接
=注意=
关于托盘料架的连接，在使用说明书的引入篇记载。请同时确认内容。
== 请参照‘安装篇 2.1.连接到摸块化贴装机’
== 请参照‘安装篇 2.2.托盘料架的吸着位置示教’

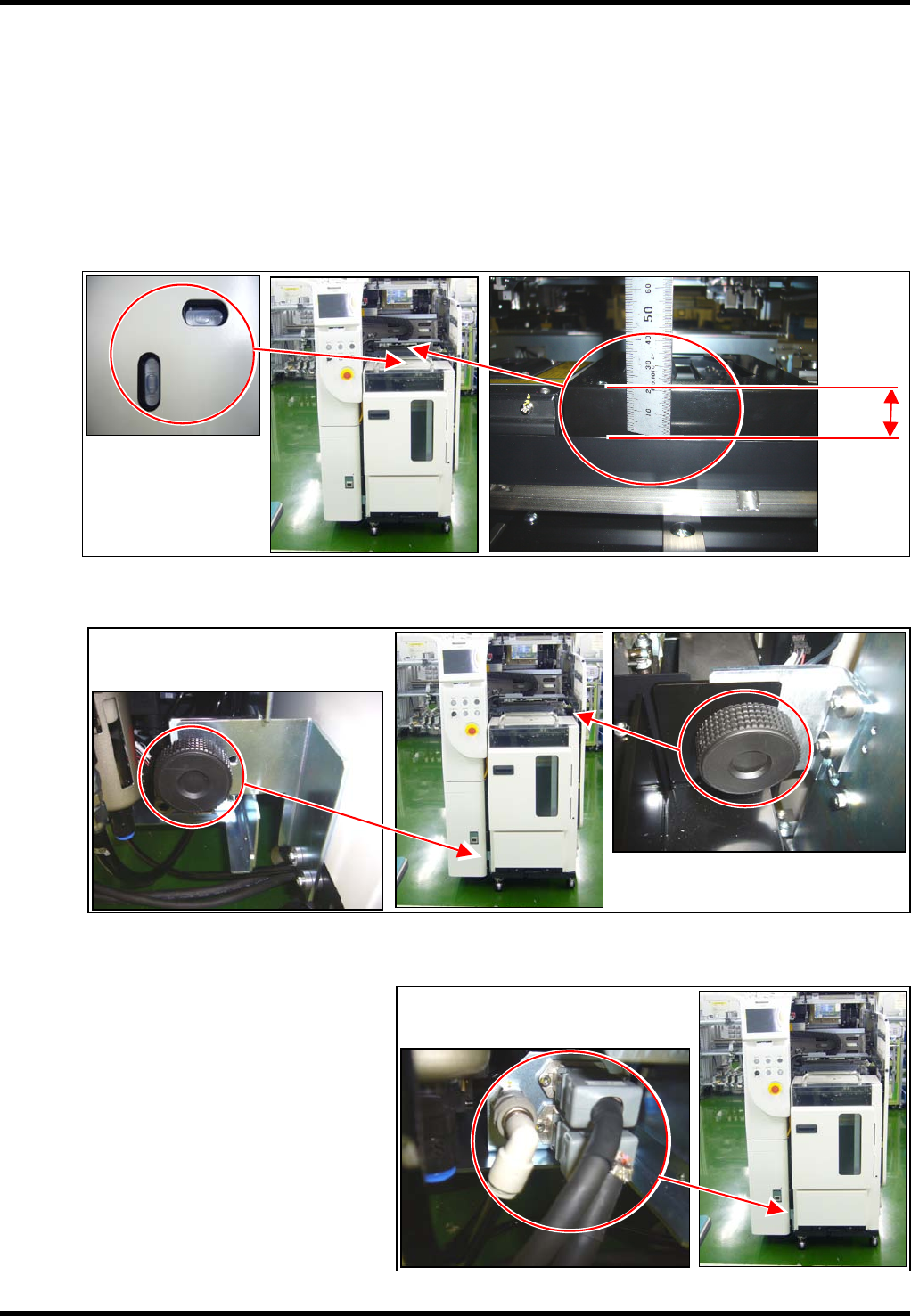

1. 用调整螺栓托盘料架的水平度和高度。(图 1)
=基准值=
托盘料架内侧盖和线性照相机上面的高度差: 19 ± 2mm
水平度: 在 0.3 mm 以内
2. 用右上内侧和左下部的手动手柄，将托盘料架固定在主体上。(图 2)
3. 将托盘料架的电缆和空气接头连接到主体上。(图 3)
(
图 2
)
(图 3）
(图 1)
19 ± 2
