NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-5
托盘料架连接部
=使用治具=
主体侧托盘料架连接块定位板: N610037222AA
托盘料架连接块定位板 : N610029242AA
=注意=
主体和托盘料架被主体侧的调整块和料架侧的调整销定位。
2.

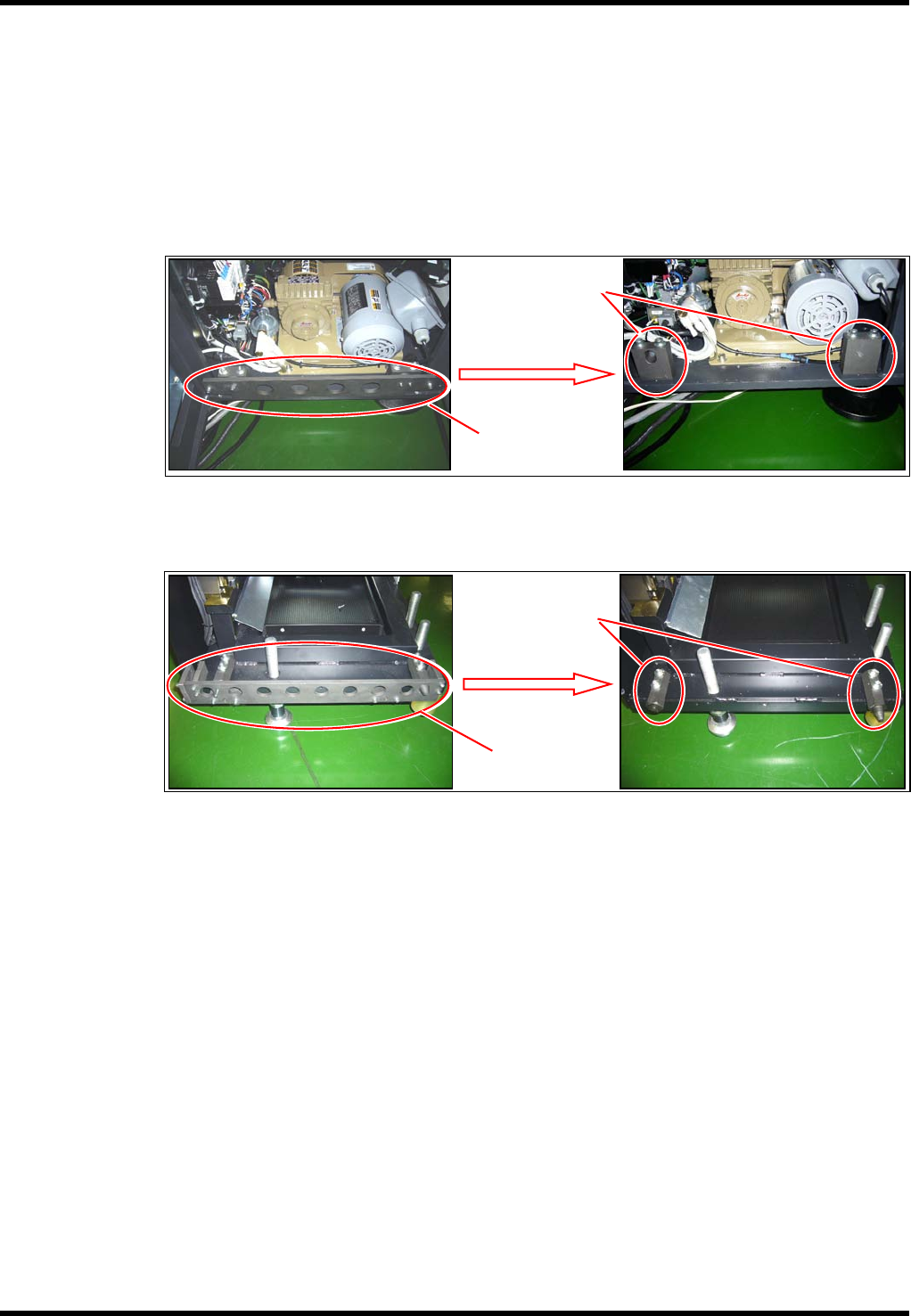

1. 用治具将托盘料架调整块定位，并安装在主体上。(图 1)
2. 用治具将托盘料架调整销定位，并安装在托盘料架上。(图 2)
(图 1)
治具
调整块
(图 2)
治具
调整销
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-6
4.11.2 单轨传送带站
Unit No. N610076441AA
4.11.2 单轨传送带站

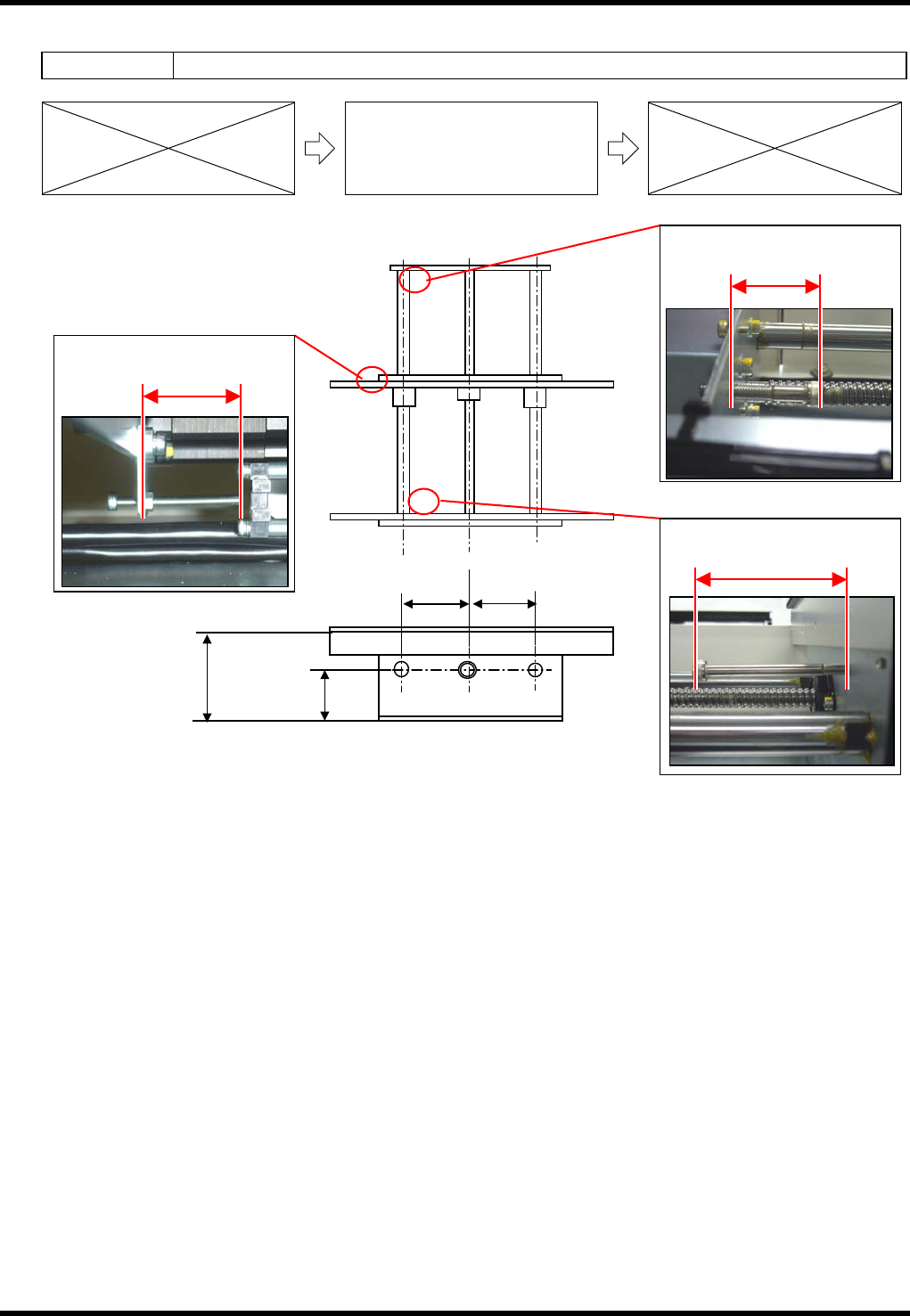

轨道宽度调整部和高度
=基准值=
滚珠丝杠和滑动轴之间的平行度: 在 0.02mm 以内
轨道高度和宽度
=使用治具=
块规
游标卡尺 / 标尺
千分表和磁性支架
=基准值=
轨道平面度: 在 0.2 mm 以内
轨道宽度平行度: 在 0.2 mm 以内
原点时轨道宽度显示: 481 mm
原点时轨道宽度: 481.5 mm+0.2 / 0
最小轨道宽度: 47 ~ 49 mm
最大轨道宽度: 501 ~ 503 mm
=提示=
关于轨道的高度和宽度，与主体部的单轨传送带相似。
== 关于轨道的高度和平面度，请参照‘4.2.2 搬送轨道的高度和平面度’。
== 关于轨道的宽度和平行度，请参照‘4.2.3 搬送轨道的宽度和平行度’。
72
157
76 76
30.6
轨道宽度检测挡板
7
0
.4 ±
0
.2
最小轨道宽度止动器
32.4 ± 0.2
最大轨道宽度止动器
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-7
电机设定和基板检测传感器的安装
3.
4.
1. 拉起电机后部的突起，配线部的盖就会打开。(图 1)
2. 拉起连接器，就可取下电机的电缆。(图 2)
打开盖，就看到 DIP 和旋转开关。
=注意=
捆束光纤传感器的电缆时，
为了防止光纤发生损伤，
使用专用的捆束带。(图 3)
8
ON
4 3 2 1
A
4 3 2 1
ON
M613
M612
M611
ON
4 3 2 1
8
照光
受光
HUB 站
ON
4 3 2 1
B
ON
4 3 2 1
D
M623
M622
M621
ON
4 3 2 1
B
照光
受
光
传送带站
(图 1)
(图 2)
出厂时的设定
(图 3)
N510039983AA
