NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-18
(图 4)
拔出空气软管
拔出连接器
(图 3)
盖安装螺栓
(图 2)
下部盖
(图 1)
料架工作台盖
4.11.6 基板支架装置 (双轨传送带)
Unit No. N610093412AA
4.11.6 基板支架装置
( 双轨传送带 )
基板支架装置的拆卸
基板支架装置的零件更换和调整，由于在机器内部进行作业比较困难，因此可以根据需要，从主体上将基板
支架装置卸下后，进行零件的交换和调整作业。
=使用治具=
基板支架手柄: N610100578AA
基板支架储存台 : N610056895AA 或者 N210116505AA
18.
1. 转换作业中卸下支撑销装置。
2. 卸下 FRONT 和 REAR 的交换台车后，将电源置于 OFF。
使用托盘料架时，先将电源置于 OFF 后卸下托盘料架。
3. 拆下前后的料架工作台盖。(图 1)
4. 拆下 REAR 侧下部盖。(图 2)
5. 拆下 REAR 侧的主体框架内的平板盖。(图 3)
平板盖被前侧的螺栓 (2 根) 固定住。内侧的螺栓用于挂上盖的导轨。
6. 拔出基板支架装置的配线连接器和空气软管。(图 4)
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-19
(图 1)
1
2
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
A
MP.177903-1
SW
A
MP.177911-1
A
MP.177898-1
1
2
3
4
1
2
3
4
A
MP.177900-1
A
MP.177908-1
机器主体侧
基板支架装置侧
7. 卸下基板支架装置的安装螺栓。
8. 在中间板上装上手柄，将装置向上拔出，放到储存台上。（图５）
(图 5)
=注意=
没有手柄时，拿住上部板向上拔，
有时中间板会进行滑动等动作，请注意不要被夹住。
19.
延长电缆的使用方法
在从主体上卸下了基板支架装置的状态下，需要对光传感器供电时，可使用延长电缆。
=使用治具=
基板支架延长电缆: N610095379AA (4 pin)
N610095380AA (9 pin)
=注意=
基板支架装置的气管处于被拆下的状态。
如将主体的电源置于 ON，气体就会喷出。
请用堵塞栓塞住基板支架装置的气管。
20.
1. 将基板支架装置和机器主体，用延长电缆连接。(图 1)
21.
(图 5)
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-20

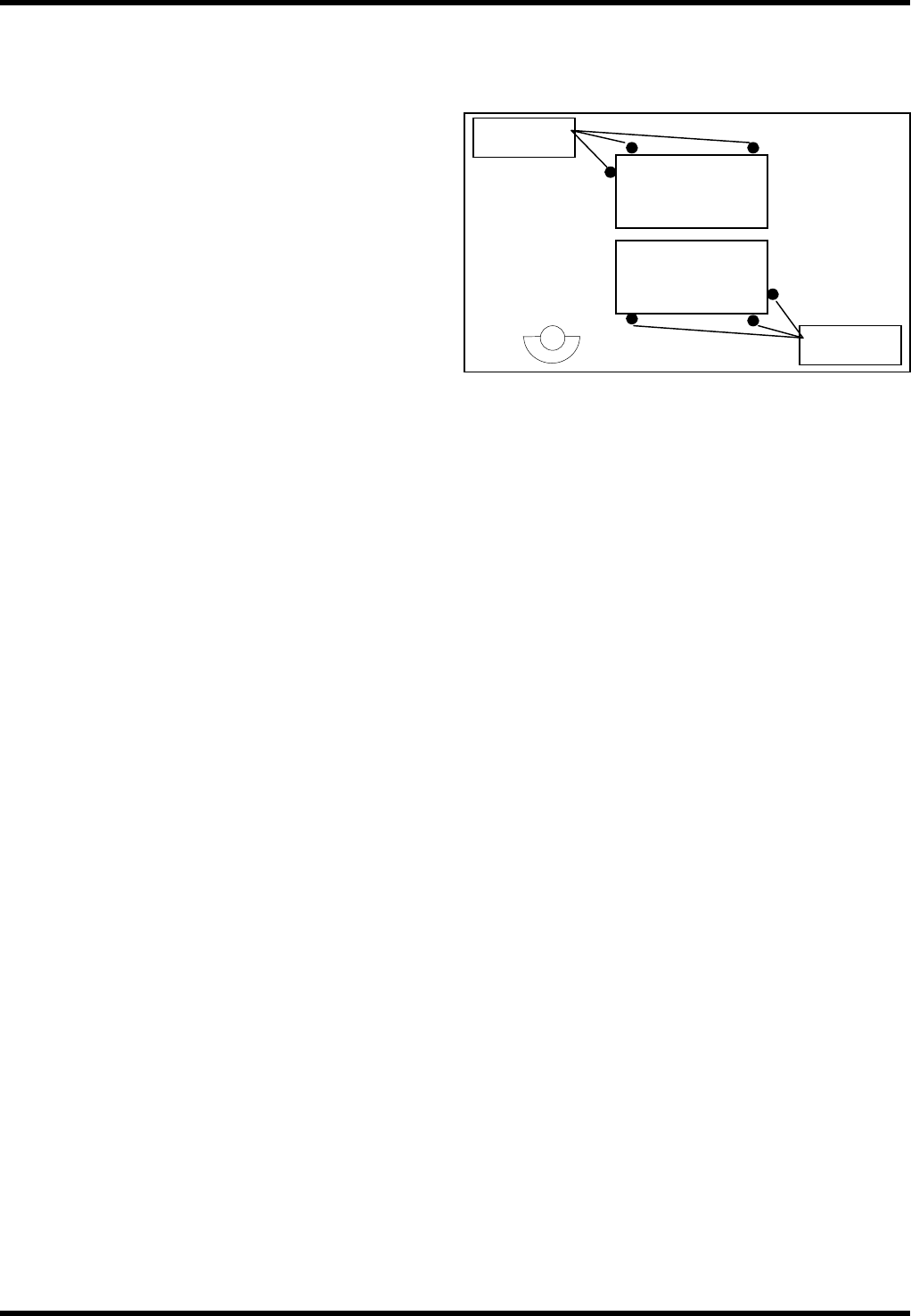

(图 1)
调整销
调整销
S1
S2
基板支架装置的安装
=注意=
基板支架装置的安装方法，按照前项的‘■基板支架装置的拆卸’ 相反步骤进行作业。
22.
1. 将基板支架装置安装在主体上。
=注意=
S1、S2 各个基板支架装置被 3根调整销定位。
(图 1)
2. 插入支撑装置的配线连接器和空气软管。
3. 安装 REAR 侧的主体框架内的平板盖。
4. 安装 REAR 侧的下部盖。
5. 安装前后的料架工作台盖。
6. 将电源置于 ON。
=注意=
7. 连接 FRONT 和 REAR 的交换台车。
8. 在转换作业中安装支撑销装置。
=注意=
通过基板支架装置的零件交换、调整等，支撑部的高度和平面度会发生变化。请进行基板支架的示教。
