NPM 服务手册 4.11 选购件装置 EN1SCC-83-110-C0 4.1 1-20 ( 图 1) 调整销 调整销 S1 S2  基板支架装置的安装 = 注意 = 基板支架装置的安装方法，按照前项 的 ‘ ■基板支架装置的拆卸 ’ 相反步骤进行作业。 22. 1. 将基板支架装置安装在主体 上。 = 注意 = S1 、 S2 各个基板支架装置 被 3 根调 整销定位。 ( 图 1) 2. 插入支撑装置的配线连接器 和空气软管。 …

100%1 / 400
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-19
(图 1)
1
2
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
A
MP.177903-1
SW
A
MP.177911-1
A
MP.177898-1
1
2
3
4
1
2
3
4
A
MP.177900-1
A
MP.177908-1
机器主体侧
基板支架装置侧
7. 卸下基板支架装置的安装螺栓。
8. 在中间板上装上手柄，将装置向上拔出，放到储存台上。（图５）
(图 5)
=注意=
没有手柄时，拿住上部板向上拔，
有时中间板会进行滑动等动作，请注意不要被夹住。
19.
延长电缆的使用方法
在从主体上卸下了基板支架装置的状态下，需要对光传感器供电时，可使用延长电缆。
=使用治具=
基板支架延长电缆: N610095379AA (4 pin)
N610095380AA (9 pin)
=注意=
基板支架装置的气管处于被拆下的状态。
如将主体的电源置于 ON，气体就会喷出。
请用堵塞栓塞住基板支架装置的气管。
20.
1. 将基板支架装置和机器主体，用延长电缆连接。(图 1)
21.
(图 5)
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-20
(图 1)
调整销
调整销
S1
S2
基板支架装置的安装
=注意=
基板支架装置的安装方法，按照前项的‘■基板支架装置的拆卸’ 相反步骤进行作业。
22.
1. 将基板支架装置安装在主体上。
=注意=
S1、S2 各个基板支架装置被 3根调整销定位。
(图 1)
2. 插入支撑装置的配线连接器和空气软管。
3. 安装 REAR 侧的主体框架内的平板盖。
4. 安装 REAR 侧的下部盖。
5. 安装前后的料架工作台盖。
6. 将电源置于 ON。
=注意=
7. 连接 FRONT 和 REAR 的交换台车。
8. 在转换作业中安装支撑销装置。
=注意=
通过基板支架装置的零件交换、调整等，支撑部的高度和平面度会发生变化。请进行基板支架的示教。
23.
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-21

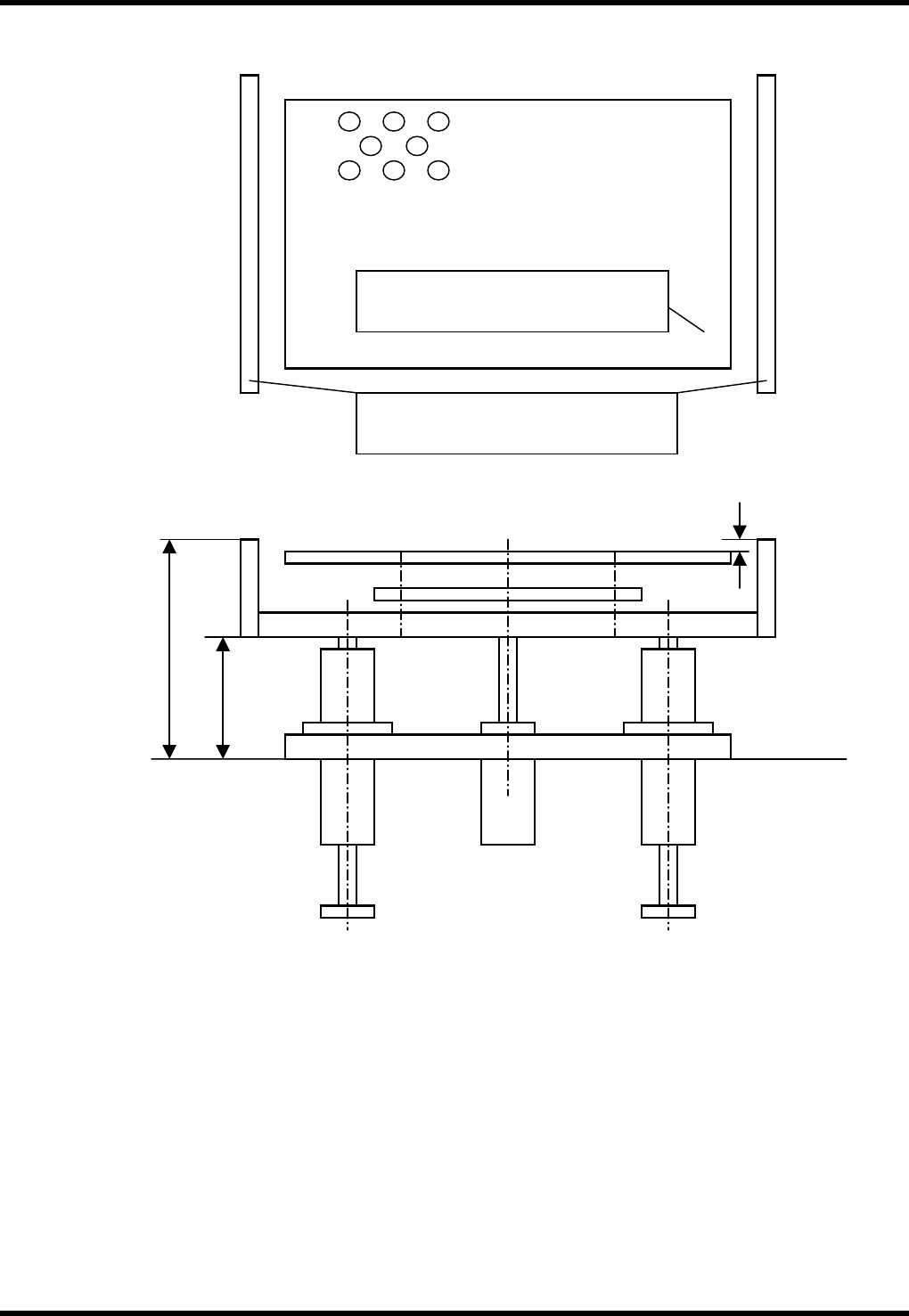

基板支架的概略尺寸
(1)
(2)
(3) (6)
(5)
(4)
d
(3)
(1)
(2)
(4)
(5)
支撑板平面度 : 0.05mm 以下
以
(1)为基准来测量(2) (3) (4) (5) (6)
支撑块平面度 : 0.1mm 以下
以
(1)为基准来测量(2) (3) (4) (5)
117.5±0.05
CYL
77.5
3.6±0.05
基础面
