NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-23

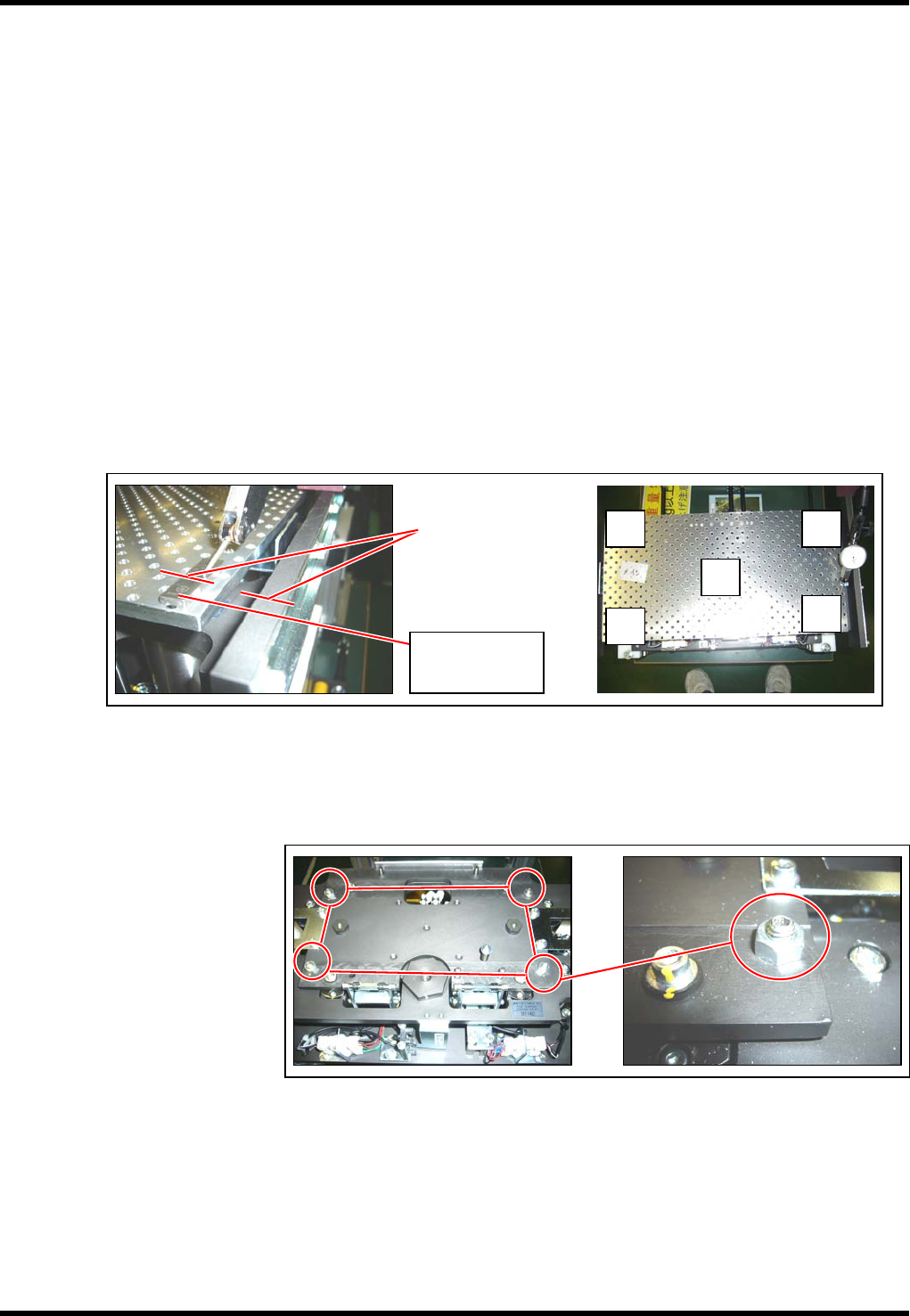

支撑块高度、平面度
=注意=
支撑高度是以支撑板为基准的。
先要完成前项的 ’ 支撑板的高度和平面度’ 的确认和调整。
=使用的治具=
块规组件: 3.6 mm
千分表和磁性支架
26.
1. 在支撑块上面放上 3.6 mm 的块规。
2. 用磁性支架将千分表设置于贴装头部。
3. 测定比较块规与支撑板的上面。(图 1)
测定支撑块的 5 处。
=基准值=
支撑板与支撑块的高低差: 3.6 ± 0.05 mm
支撑块的平面度: 0.1 mm 以下
=注意=
支撑块的高度与平面度是由块下部的止动器螺栓来调整的。(图 2)
(图 2)
(1)
(2)(3)
(4)
(5)
比较测定
块规
t = 3.6 mm
(图 1)
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-24
（图１）
速度控制器
支撑上下的气缸调整
27.
1. 调整基板支撑板的上下速度。
=注意=
速度控制器是附在电磁阀上的。
上升和下降的速度控制器旋钮的目标位置，都是在从全闭状态下向打开方向转动 3 周的位置。
=基准值=
上升时: 0.9 s
下降时: 1.1 s
阀的连接器 No.
下降 上升
轨道 2
R4137 R4136
轨道 1
R4135 R4134
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-25
72
157
95
35
76 76
轨道 2
最大轨道宽度止动器
61.1
轨道 2
最小轨道宽度止动器
76.4
轨道 1 双轨时
最小轨道宽度止动器
70.4
轨道 1 双轨时
最大轨道宽度止动器
12.1
2.8 ± 0.1
导轨
架
轨道高度
(离基础面的)
157 ± 0.5
4.11.7 双轨传送带站
Unit No. N610100486AA
4.11.7 双规传送带站
搬送轨道宽度调整部
轨道高度、导轨位置
=使用治具=
块规
游标卡尺 / 标尺
千分表和磁性支架
=基准值=
轨道高度: 157 ± 0.5 mm
轨道平面度: 0.1 mm 以下
架与导轨的高低差: 2.8 mm + 0.1/0
