NPM 服务手册 4.11 选购件装置 EN1SCC-83-110-C0 4.1 1-25 72 157 95 35 76 76 轨道 2 最大轨道宽度止动器 61.1 轨道 2 最小轨道宽度止动器 76.4 轨道 1 双轨时 最小轨道宽度止动器 70.4 轨道 1 双轨时 最大轨道宽度止动器 12.1 2.8 ± 0.1 导轨 架 轨道高度 (离基础面的) 157 ± 0.5 4.11.7 双轨传送带站 Unit No. N61010…
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-24

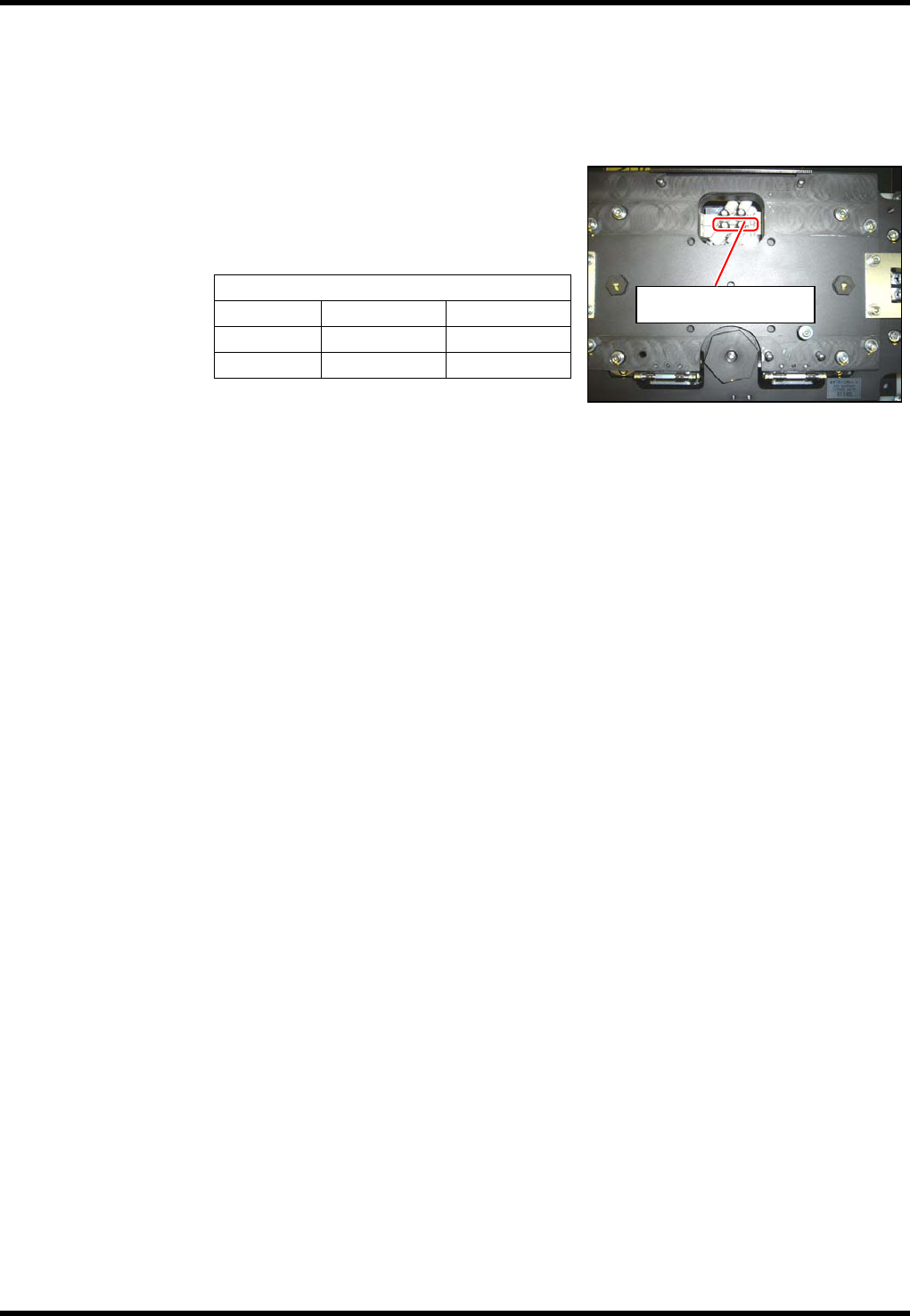

（图１）
速度控制器
支撑上下的气缸调整
27.
1. 调整基板支撑板的上下速度。
=注意=
速度控制器是附在电磁阀上的。
上升和下降的速度控制器旋钮的目标位置，都是在从全闭状态下向打开方向转动 3 周的位置。
=基准值=
上升时: 0.9 s
下降时: 1.1 s
阀的连接器 No.
下降 上升
轨道 2
R4137 R4136
轨道 1
R4135 R4134
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-25
72
157
95
35
76 76
轨道 2
最大轨道宽度止动器
61.1
轨道 2
最小轨道宽度止动器
76.4
轨道 1 双轨时
最小轨道宽度止动器
70.4
轨道 1 双轨时
最大轨道宽度止动器
12.1
2.8 ± 0.1
导轨
架
轨道高度
(离基础面的)
157 ± 0.5
4.11.7 双轨传送带站
Unit No. N610100486AA
4.11.7 双规传送带站
搬送轨道宽度调整部
轨道高度、导轨位置
=使用治具=
块规
游标卡尺 / 标尺
千分表和磁性支架
=基准值=
轨道高度: 157 ± 0.5 mm
轨道平面度: 0.1 mm 以下
架与导轨的高低差: 2.8 mm + 0.1/0
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-26
PH (1)
PH (4)PH (3)
PH (2)
266±0.1
轨道的宽度
延长传送带(L)
PH-No
传感器名称 连接器 No. 轨道宽度
PH (4)
轨道 2 原点检测
B1G00R 255.5 mm
PH (3)
单轨模式检测
B1202R
固定为单轨模式时
PH (2)
单轨模式原点检测
B1E00R 460.5 mm
PH (1)
轨道 1 原点检测
B1E01R 216.5 mm
延长传送带(R)
PH-No
传感器名称 连接器 No. 轨道宽度
PH (4)
轨道 2 原点检测
B1H00R 255.5 mm
PH (3)
单轨模式检测
B1F02R
固定为单轨模式时
PH (2)
单轨模式原点检测
B1F00R 460.5 mm
PH (1)
轨道 1 原点检测
B1F01R 216.5 mm
固定轨道之间的间距: 266 ±0.1 mm
轨道 1 单轨原点时轨道宽度: 460.5 +0.2 / 0 mm
轨道 1 双轨原点时轨道宽度: 216.5 +0.2 / 0 mm
轨道 1 双轨时最大轨道宽度: 218 ±0.5 mm
轨道 1 双轨时最大轨道宽度止动螺栓长度(参考值): 12.1 mm
轨道 1 双轨时最小轨道宽度: 47 ±0.5 mm
轨道 1 双轨时最小轨道宽度止动螺栓长度(参考值): 70.4 mm
轨道 2 原点时轨道的宽度: 216.5 +0.2 / 0 mm
轨道 2 最大轨道宽度: 257.5 ±0.5 mm
轨道 2 最大轨道宽度止动螺栓长度(参考值): 61.1 mm
轨道 2 最小轨道宽度: 47 ±0.5 mm
轨道 2 最小轨道宽度止动螺栓长度(参考值): 76.4 mm
