NPM 服务手册 4.11 选购件装置 EN1SCC-83-110-C0 4.1 1-26 PH (1) PH (4) PH (3) PH (2) 266±0.1 轨道的宽度 延长传送带 (L) PH-No 传感器名称 连接器 No. 轨道宽度 PH (4) 轨道 2 原点检测 B1G00R 255.5 mm PH (3) 单轨模式检测 B1202R 固定为单轨模式时 PH (2) 单轨模式原点检测 B1E00R 460.5 mm …
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-25
72
157
95
35
76 76
轨道 2
最大轨道宽度止动器
61.1
轨道 2
最小轨道宽度止动器
76.4
轨道 1 双轨时
最小轨道宽度止动器
70.4
轨道 1 双轨时
最大轨道宽度止动器
12.1
2.8 ± 0.1
导轨
架
轨道高度
(离基础面的)
157 ± 0.5

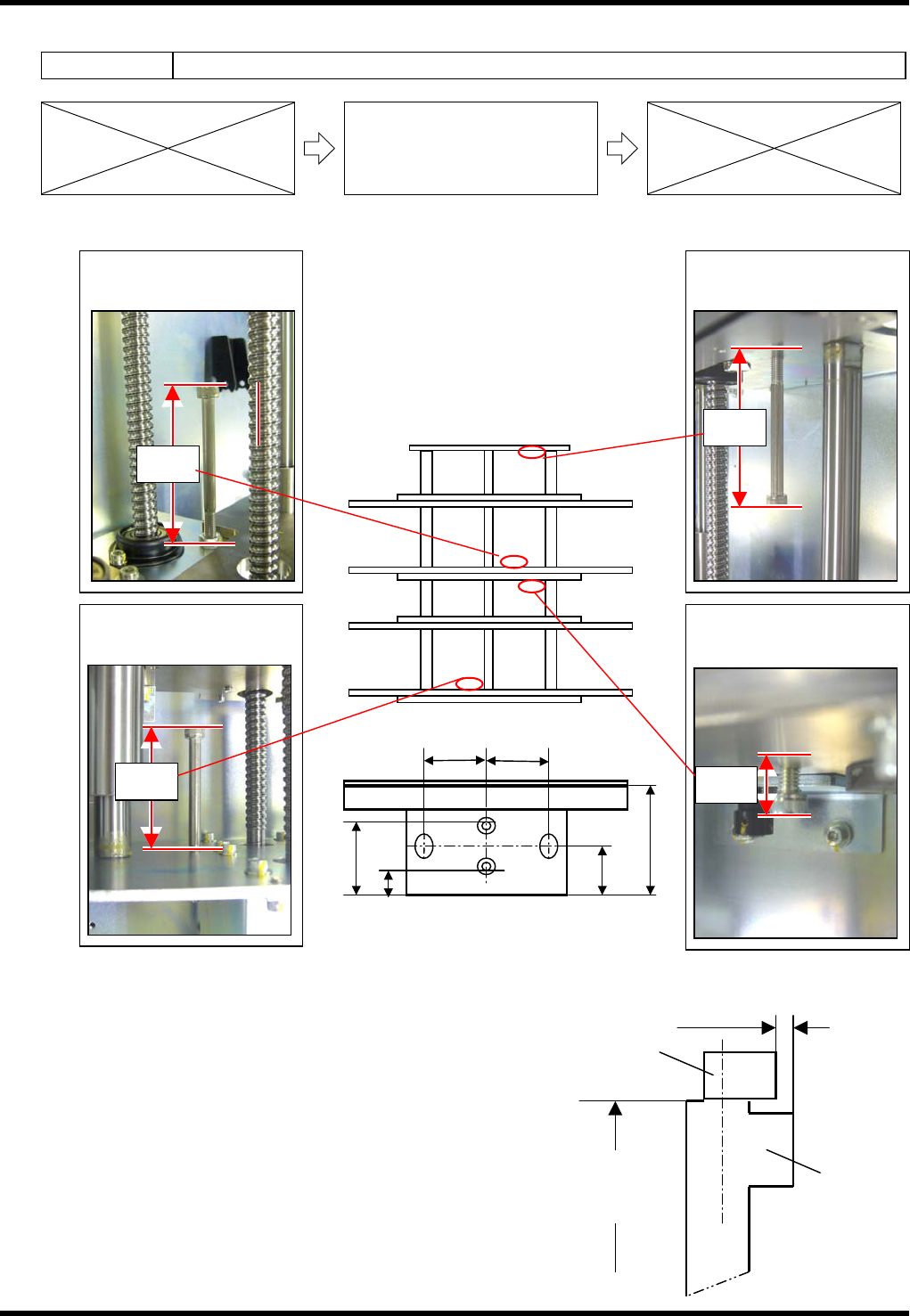

4.11.7 双轨传送带站
Unit No. N610100486AA
4.11.7 双规传送带站
搬送轨道宽度调整部
轨道高度、导轨位置
=使用治具=
块规
游标卡尺 / 标尺
千分表和磁性支架
=基准值=
轨道高度: 157 ± 0.5 mm
轨道平面度: 0.1 mm 以下
架与导轨的高低差: 2.8 mm + 0.1/0
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-26
PH (1)
PH (4)PH (3)
PH (2)
266±0.1
轨道的宽度
延长传送带(L)
PH-No
传感器名称 连接器 No. 轨道宽度
PH (4)
轨道 2 原点检测
B1G00R 255.5 mm
PH (3)
单轨模式检测
B1202R
固定为单轨模式时
PH (2)
单轨模式原点检测
B1E00R 460.5 mm
PH (1)
轨道 1 原点检测
B1E01R 216.5 mm
延长传送带(R)
PH-No
传感器名称 连接器 No. 轨道宽度
PH (4)
轨道 2 原点检测
B1H00R 255.5 mm
PH (3)
单轨模式检测
B1F02R
固定为单轨模式时
PH (2)
单轨模式原点检测
B1F00R 460.5 mm
PH (1)
轨道 1 原点检测
B1F01R 216.5 mm
固定轨道之间的间距: 266 ±0.1 mm
轨道 1 单轨原点时轨道宽度: 460.5 +0.2 / 0 mm
轨道 1 双轨原点时轨道宽度: 216.5 +0.2 / 0 mm
轨道 1 双轨时最大轨道宽度: 218 ±0.5 mm
轨道 1 双轨时最大轨道宽度止动螺栓长度(参考值): 12.1 mm
轨道 1 双轨时最小轨道宽度: 47 ±0.5 mm
轨道 1 双轨时最小轨道宽度止动螺栓长度(参考值): 70.4 mm
轨道 2 原点时轨道的宽度: 216.5 +0.2 / 0 mm
轨道 2 最大轨道宽度: 257.5 ±0.5 mm
轨道 2 最大轨道宽度止动螺栓长度(参考值): 61.1 mm
轨道 2 最小轨道宽度: 47 ±0.5 mm
轨道 2 最小轨道宽度止动螺栓长度(参考值): 76.4 mm
NPM
服务手册
4.11 选购件装置
EN1SCC-83-110-C0
4.11-27
出厂时的设定
(图 1)
(图 2)
(图 4)
N510039983AA
延长传送带( L )
9
ON
4 3 2 1
M614
8
M611
ON
1 2 3 4
M612
ON
1 2 3 4
8
ON
4 3 2 1
M615
9
A
M616
M613
ON
4 3 2 1
A
ON
4 3 2 1
T
T
R
R
M622
ON
1 2 3 4
B
延长传送带( R )
C
ON
4 3 2 1
M624
D
M626
M623
ON
4 3 2 1
D
ON
4 3 2 1
M621
ON
1 2 3 4
B
ON
4 3 2 1
M625
C
T
T
R
R
电机的设定和基板检测传感器的安装
2. 拉起电机后部的突起部后，就可打开配线部的盖。（图 1）
3. 拉开连接器后，就可取下电机的电缆。（图 2）
打开盖后，就能看到 DIP 开关和旋转开关。
=注意=
捆束光纤传感器的电缆时，
为了防止光纤发生损伤，
要使用专用的捆束带。(图 4)
