NPM 服务手册 5.1 控制系统体系 EN1SCC-14-010-B0 5.1-4 支撑驱动器装置 功能 : 进行支撑电机的控制。 CN9K621 CN4K621 CN8K621 CN1K621 CN5K621 CN6K621 CN7K621 CN3K621 CN2K621 CN1K621 将 DIP SW 的 1,2 置于 ON
NPM
服务手册
5.1 控制系统体系
EN1SCC-14-010-B0
5.1-3
5.1.3 板的说明

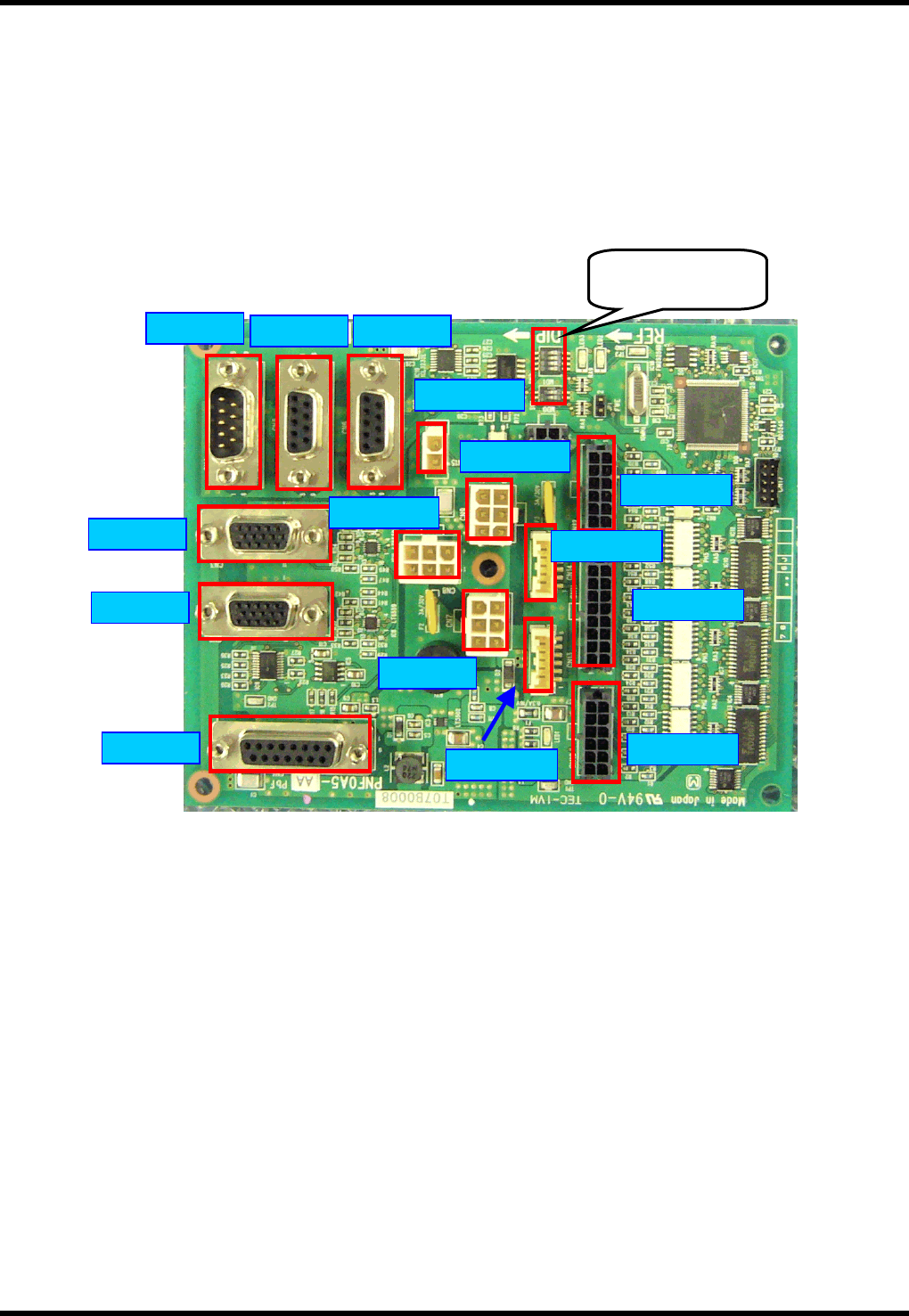

操作切换板
功能 : 进行操作面板 薄膜软键的输入、以及前后触摸屏的切换。
操作开关和邻接 I / O 的信息，通过 RS-232C 通知给主机 CPU (P9) 。
将所输入的触摸屏的信息，通过 RS-232C 通知给主机 CPU (P9) 。
控制 FRONT 和 REAR 的触摸屏，以及操作键的有效和无效。
CN4K32
CN5K32 CN6K32
CN1K32
CN2K32
CN1K32
CN10K32
CN11K32
CN12K32
CN15K32
CN9K328
CN8K328
CN7K32
CN14K32
CN15K32
将 DIP SW 全部
置于
OFF
NPM
服务手册
5.1 控制系统体系
EN1SCC-14-010-B0
5.1-4

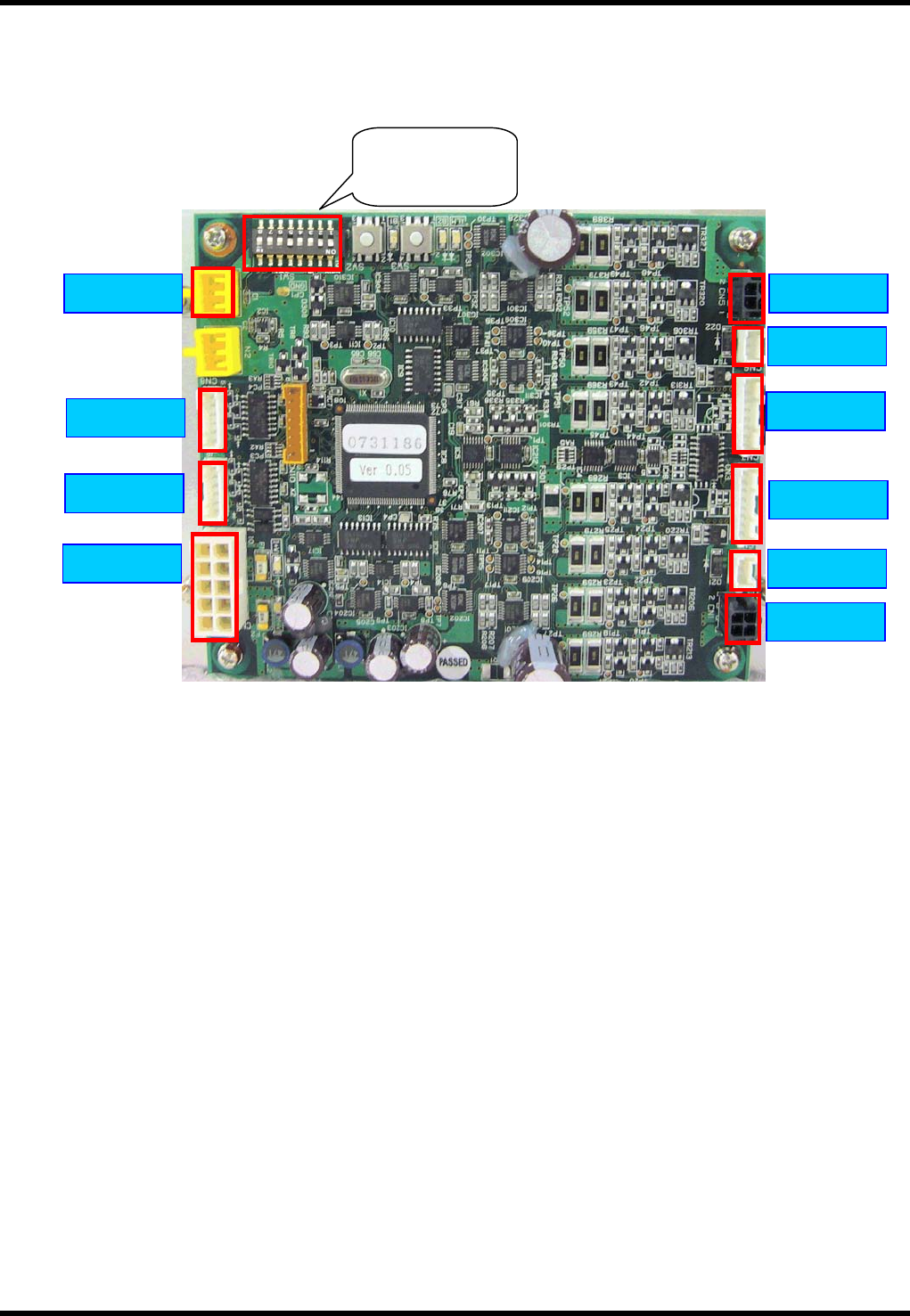

支撑驱动器装置
功能 : 进行支撑电机的控制。
CN9K621
CN4K621
CN8K621
CN1K621 CN5K621
CN6K621
CN7K621
CN3K621
CN2K621
CN1K621
将 DIP SW 的
1,2 置于 ON
NPM
服务手册
5.1 控制系统体系
EN1SCC-14-010-B0
5.1-5

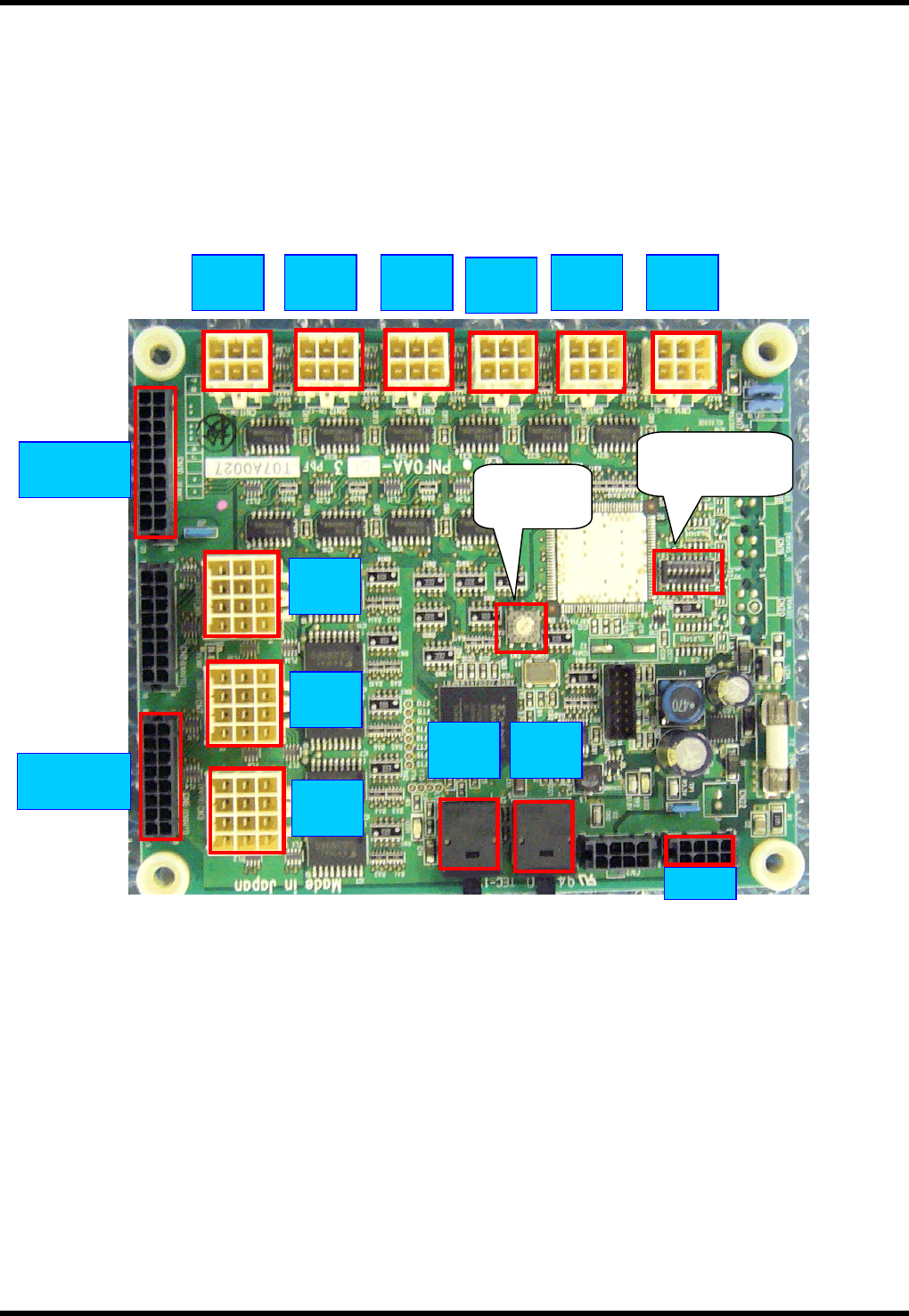

环 I / O 负荷基板
功能 : 连接到 P9 控制器的轴＆I / O 控制板 (PNFCAA) 上搭载的 Ring 通信的 I / O 负荷板。
CN11
(IN5)
CN12
(IN4)
CN13
(IN3)
CN14
(IN2)
CN15
(IN1)
CN16
(IN0)
CN11
(IN5)
CN11
(IN5)
CN11
(IN5)
CN10
(EXIN1)
CN6
(EXOUT1)
CN4
(RX)
CN3
(TX)
CN1
旋转 SW
置于 2
将 DIP SW 全
部置于 OFF
